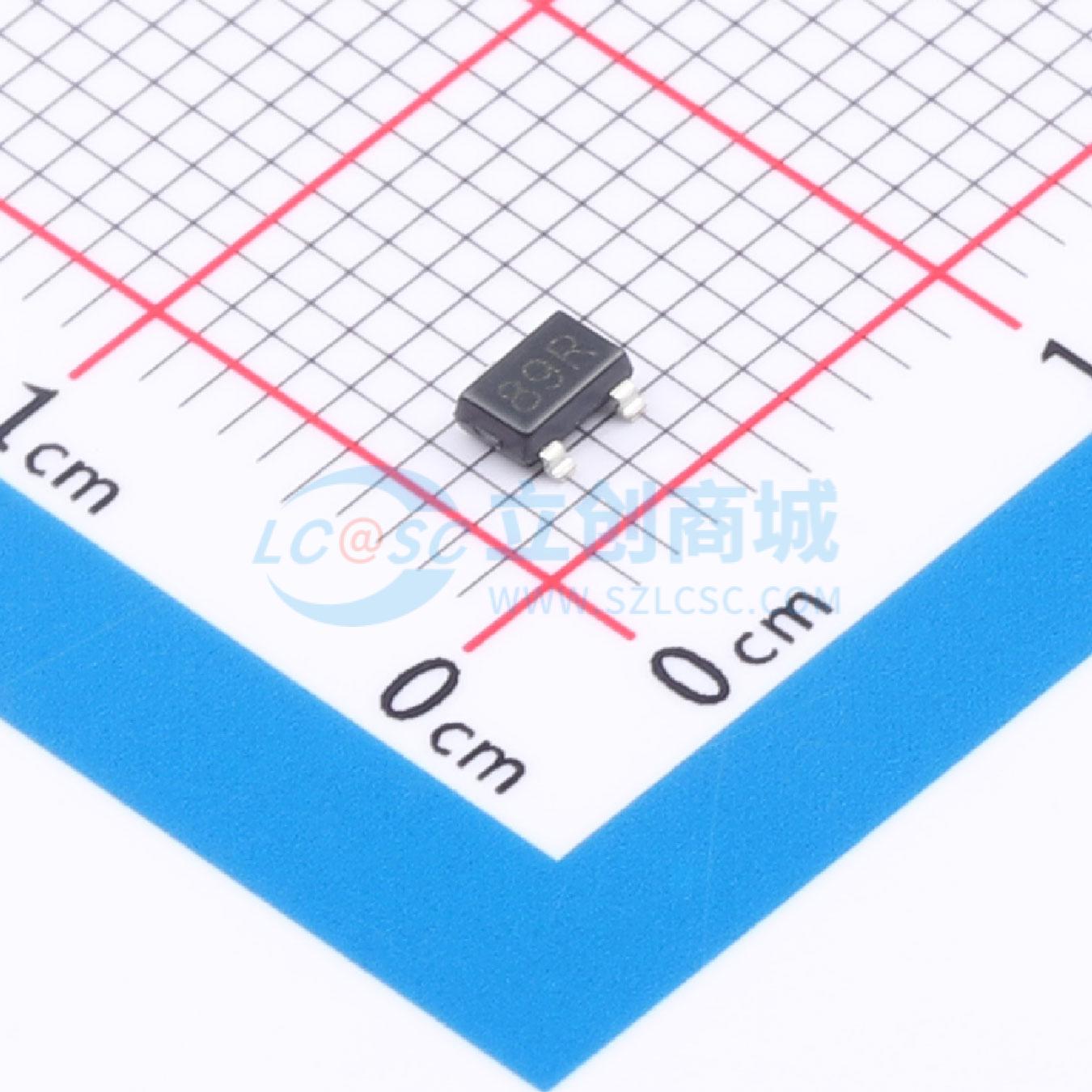

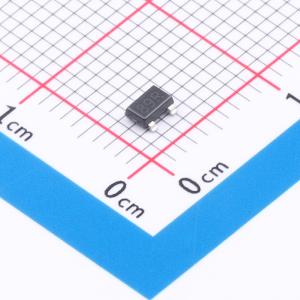

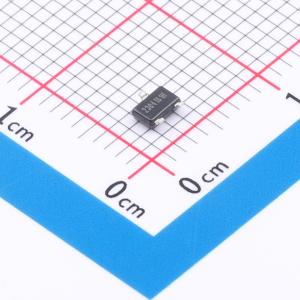

温馨提醒：图片仅供参考，商品以实物为准
A1389LLHLT-RP9-T
带模拟输出的线性霍尔效应传感器IC，采用微型薄型表面贴装封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A1389LLHLT-RP9-T
- 商品编号
- C3715965
- 商品封装
- SOT-23W
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | - | |
| 灵敏度 | -9mV/Gs | |
| 灵敏度温漂 | 0.12%/℃ | |
| 线性度 | ±1.5% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 9mA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 输出电压钳位；欠压锁定 |
商品概述
线性输出霍尔效应传感器的新应用，如位移和角位置，需要更高的精度和更小的封装尺寸。Allegro A1388和A1389线性霍尔效应传感器IC专门设计以满足这两个要求。这些温度稳定的器件有表面贴装和通孔封装两种类型。每个器件的精度通过终线优化得到提高。每个器件都具有非易失性存储器，可针对给定应用或电路优化器件灵敏度和静态电压输出（QVO：无磁场时的输出）。通过在Allegro终线测试中对灵敏度和QVO的温度系数进行编程，A1388和A1389的优化性能可在整个工作温度范围内保持。这些比例式霍尔效应传感器IC提供与施加磁场成比例的电压输出。静态电压输出调整为电源电压的约50%。这些线性器件的特性使其非常适合需要高精度的汽车和工业应用，并且它们可在-40°C至150°C的扩展温度范围内工作。每个BiCMOS单片电路集成了一个霍尔元件、用于减少霍尔元件固有灵敏度漂移的温度补偿电路、一个小信号高增益放大器、一个钳位低阻抗输出级和一种专有的动态失调消除技术。A1388和A1389传感器IC有两种封装样式。LH是用于表面贴装应用的SOT - 23W样式微型薄型封装。UA是用于通孔安装的3引脚超小型单列直插式封装（SIP）。两种封装均无铅（Pb），采用100%雾锡引线框架电镀。
商品特性
- 5.0V电源工作
- 在Allegro编程QVO温度系数以提高精度
- 微型封装选项
- 高带宽、低噪声模拟输出
- 高速斩波方案可最大程度减少工作温度范围内的QVO漂移
- 温度稳定的静态电压输出和灵敏度
- 温度循环后具有精确的可恢复性
- 输出电压钳位提供短路诊断功能
- 欠压锁定（UVLO）
- 宽环境温度范围：-40°C至150°C
- 抗机械应力
- 针对严格的汽车应用增强了EMC性能
应用领域
汽车和工业应用
