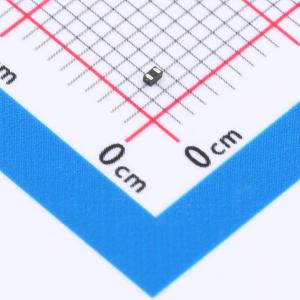

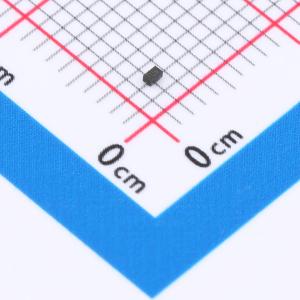

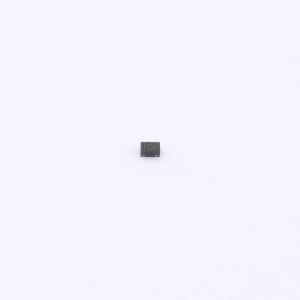

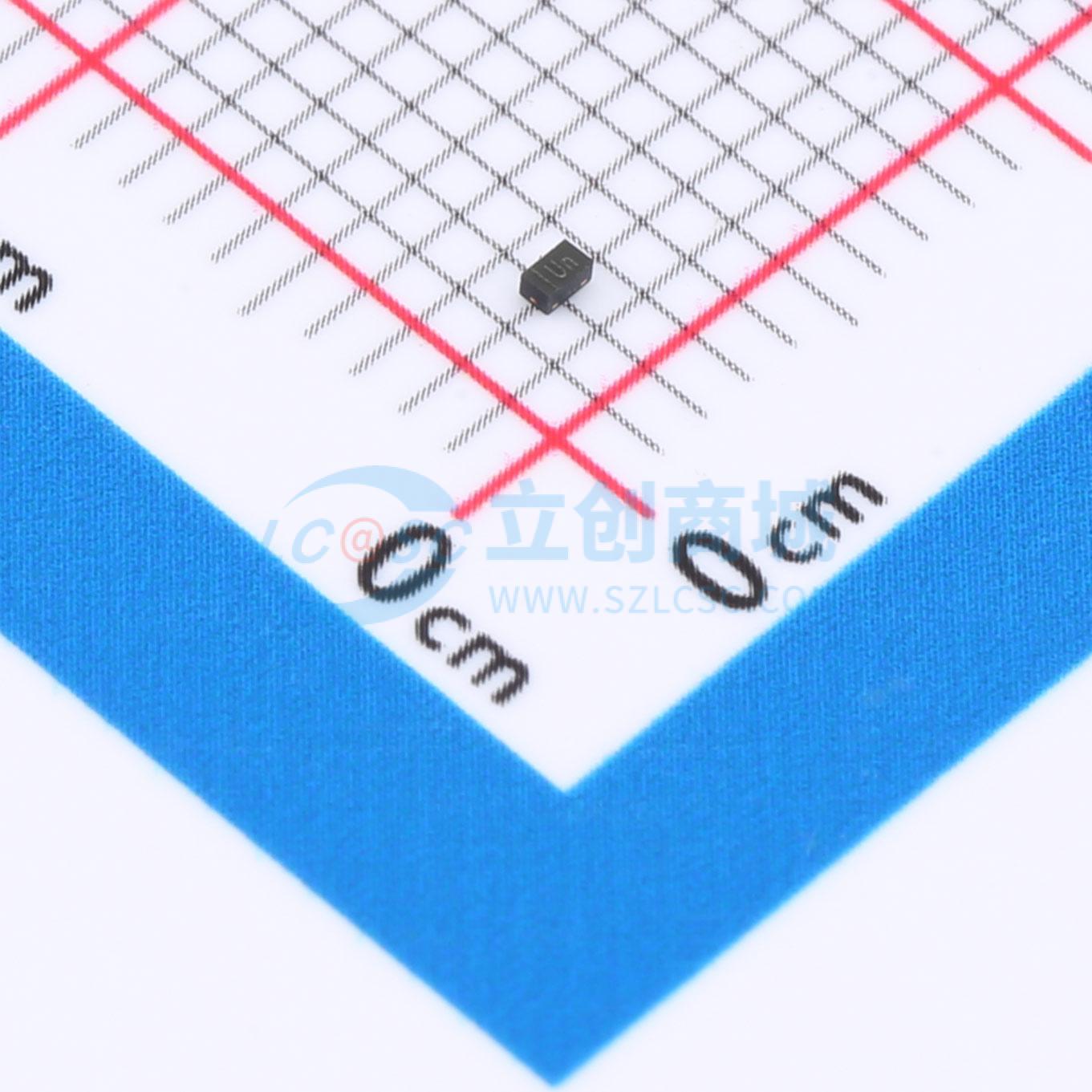

AQ1250-01ETG
单向分立瞬态电压抑制二极管，通用浪涌保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单向TVS采用专有硅雪崩技术制造。这些二极管为电子设备提供高ESD（静电放电）保护水平。TVS可以安全地吸收±30 kV的重复ESD冲击（IEC 61000-4-2中定义的接触和空气放电），而不会有任何性能下降。此外，每个TVS可以安全地消散IEC 61000-4-5第二版中定义的50A 8/20μs浪涌事件。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ1250-01ETG
- 商品编号
- C3714896
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.7V | |
| 峰值脉冲电流(Ipp) | 50A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.2V | |
| 反向电流(Ir) | 20nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 120pF |
商品概述
AQ1250-01ETG 单向 TVS 采用专有的硅雪崩技术制造。这些二极管为电子设备提供高水平的 ESD（静电放电）保护。AQ1250 TVS 可以安全吸收重复的 ±30 kV ESD（接触放电和空气放电，符合 IEC 61000-4-2 标准），而不会出现任何性能下降。此外，每个 TVS 可以安全耗散 50A 8/20us 的浪涌事件（符合 IEC 61000-4-5 第二版标准）。
