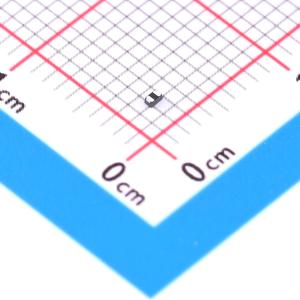

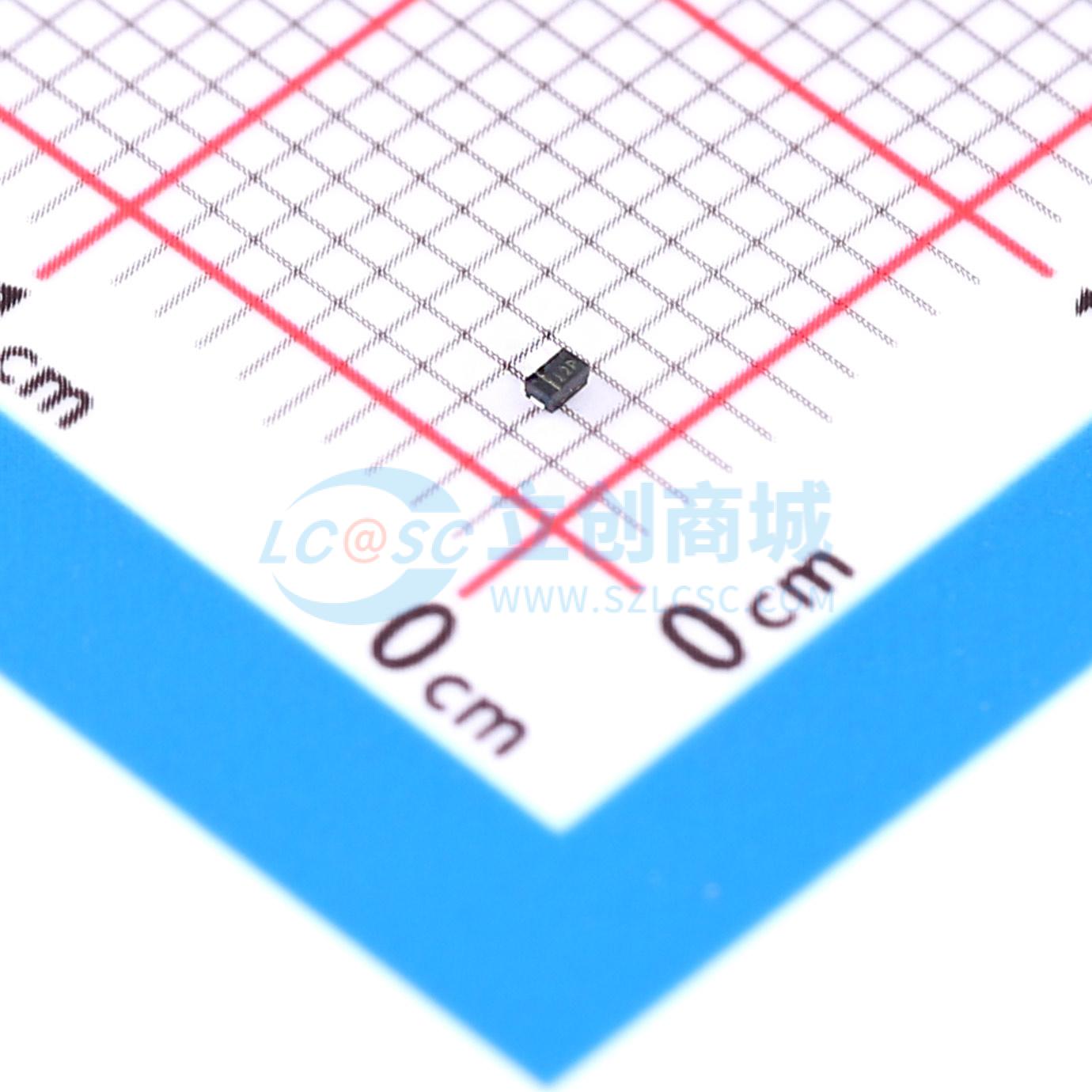

温馨提醒：图片仅供参考，商品以实物为准

VCUT0714BHD1HG3-08

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: VCUT0714BHD1HG3-08
商品编号: C3714907
商品封装: DFN1006-2A
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	7V；14V
	钳位电压	15V；30V
	峰值脉冲电流(Ipp)	3.6A@8/20us；2A@8/20us

商品概述

VCUT0714BHD1是一款双向但不对称（BiAs）的静电放电（ESD）保护器件，可将正、负过压瞬变钳位到地。该器件连接在信号线或数据线与地之间，在-7 V至+14 V或-14 V至+7 V的指定工作范围内，具有高隔离度（低漏电流、小电容）。由于采用微型DFN1006 - 2A封装，引脚短且封装尺寸小，线路电感非常低，因此能够以最小的过冲或下冲对静电放电等快速瞬变进行钳位。

商品特性

超紧凑型DFN1006 - 2A封装
有符合AEC - Q101标准的产品
封装高度低
单线路ESD保护
工作范围：-7 V至+14 V或-14 V至+7 V
低漏电流<0.1 μA
低负载电容，典型值CD = 8 pF
静电放电抗扰度符合IEC 61000 - 4 - 2标准，接触放电±25 kV，空气放电±30 kV
e3 - 引脚框架外露侧壁镀锡 - 可通过标准视觉检测（AOI，自动光学检测）检查焊接情况 - 无需X射线检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	峰值脉冲功率(Ppp)	50W；61W
	击穿电压	7.3V；14.5V
	反向电流(Ir)	-
	类型	TVS
