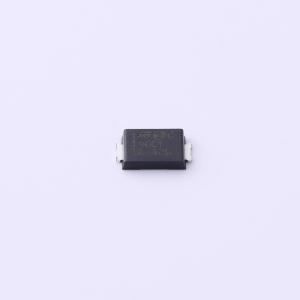

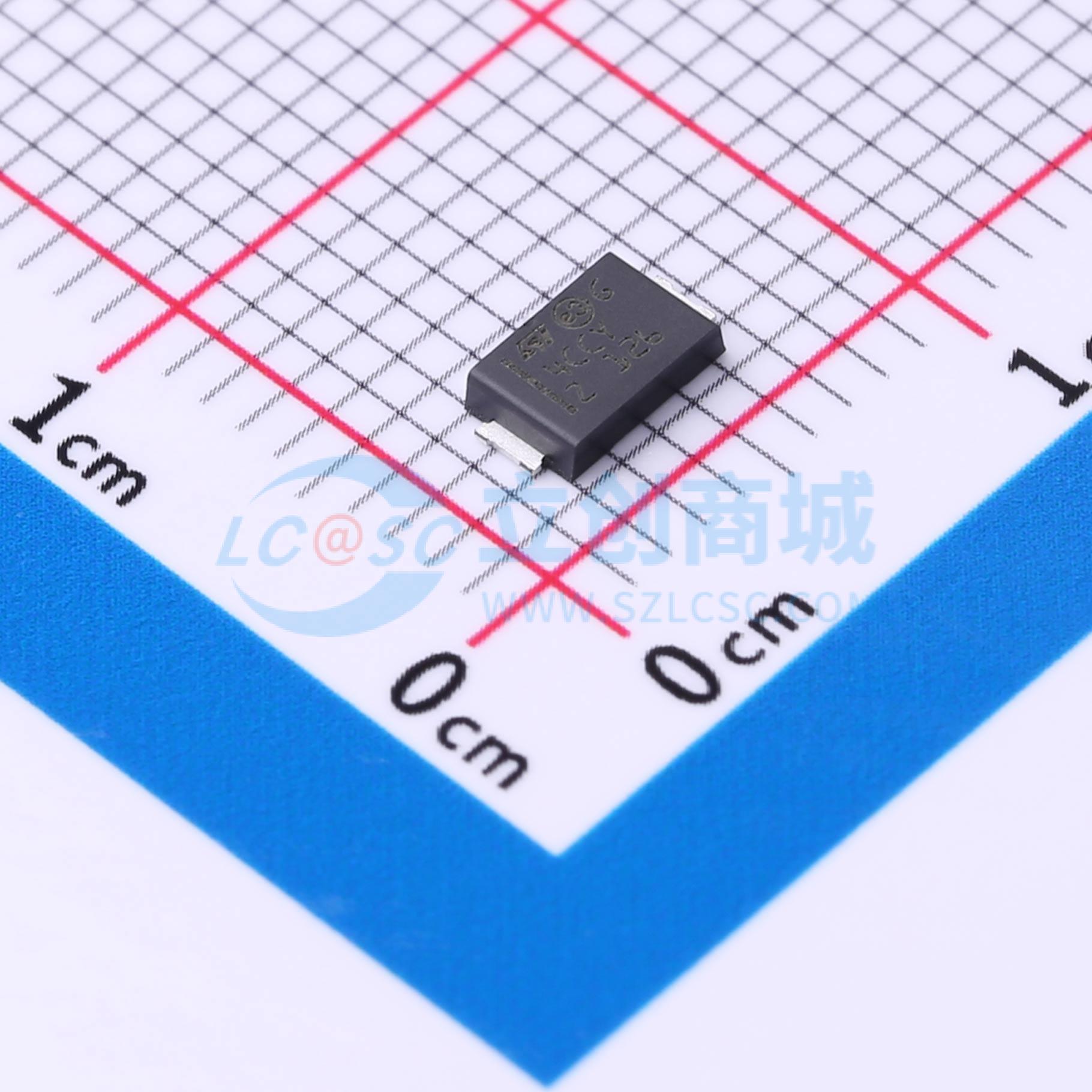

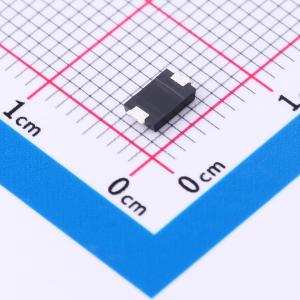

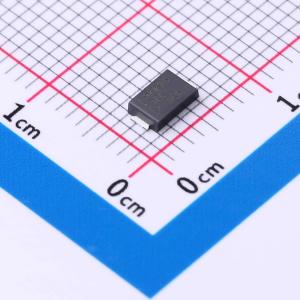

温馨提醒：图片仅供参考，商品以实物为准
SMA4F36AY
单向TVS 36V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMA4FY 瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，使其免受 ISO 7637 系列标准定义的浪涌影响，并能抵御符合 ISO 10605 标准的静电放电。平面技术使其适用于对低漏电流和高结温有要求的高端电路，以提供长期可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMA4F36AY
- 商品编号
- C3714040
- 商品封装
- SMA-flat
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 76V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA4FY 瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，使其免受 ISO 7637 系列标准定义的浪涌影响，并能抵御符合 ISO 10605 标准的静电放电。 平面技术使其适用于对低漏电流和高结温有要求的高端电路，以提供长期可靠性和稳定性。
商品特性
- 单向
- 通过 AEC-Q101 认证
- 峰值脉冲功率：400 W（10/1000 μs）和 2.5 kW（8/20 μs）
- 扁平薄型封装：1 mm
- 关断电压范围为 5 V 至 188 V
- 单向类型
- 低漏电流：25 ℃ 时为 0.2 μA，85 ℃ 时为 1 μA
- 最高工作结温（Tj max）：175 ℃
- 在最高结温时具备高功率能力：高达 200 W（10/1000 µs）
- 引脚表面处理：雾锡电镀
- 符合 UL94 V0 标准
- J-STD-020 湿度敏感等级 1 级
- 符合 J-STD-002、JESD 22-B102 E3 和 MIL-STD-750 方法 2026
- 通过 JESD-201 2 级晶须测试
- 符合 IPC7531 焊盘尺寸要求，采用 JEDEC 注册封装外形
- IEC 61000-4-4 4 级：4 kV
- ISO10605、IEC 61000-4-2，C = 150 pF - R = 330 Ω，超过 4 级：30 kV（接触放电）、30 kV（空气放电）
- ISO10605，C = 330 pF，R = 330 Ω，超过 4 级：30 kV（接触放电）、30 kV（空气放电）
- ISO7637-2（不适用于反向关断电压（VRM）低于电池电压的器件） 脉冲 1：Vs = -150 V 脉冲 2a：VS = +112 V 脉冲 3a：VS = -220 V 脉冲 3b：VS = +150 V
