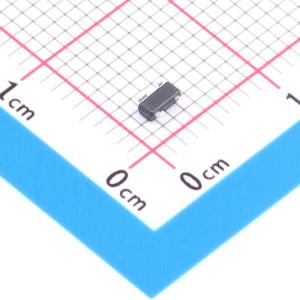

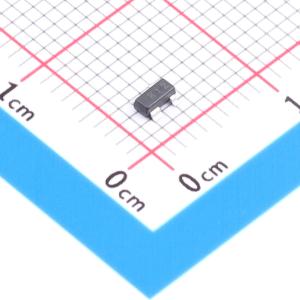

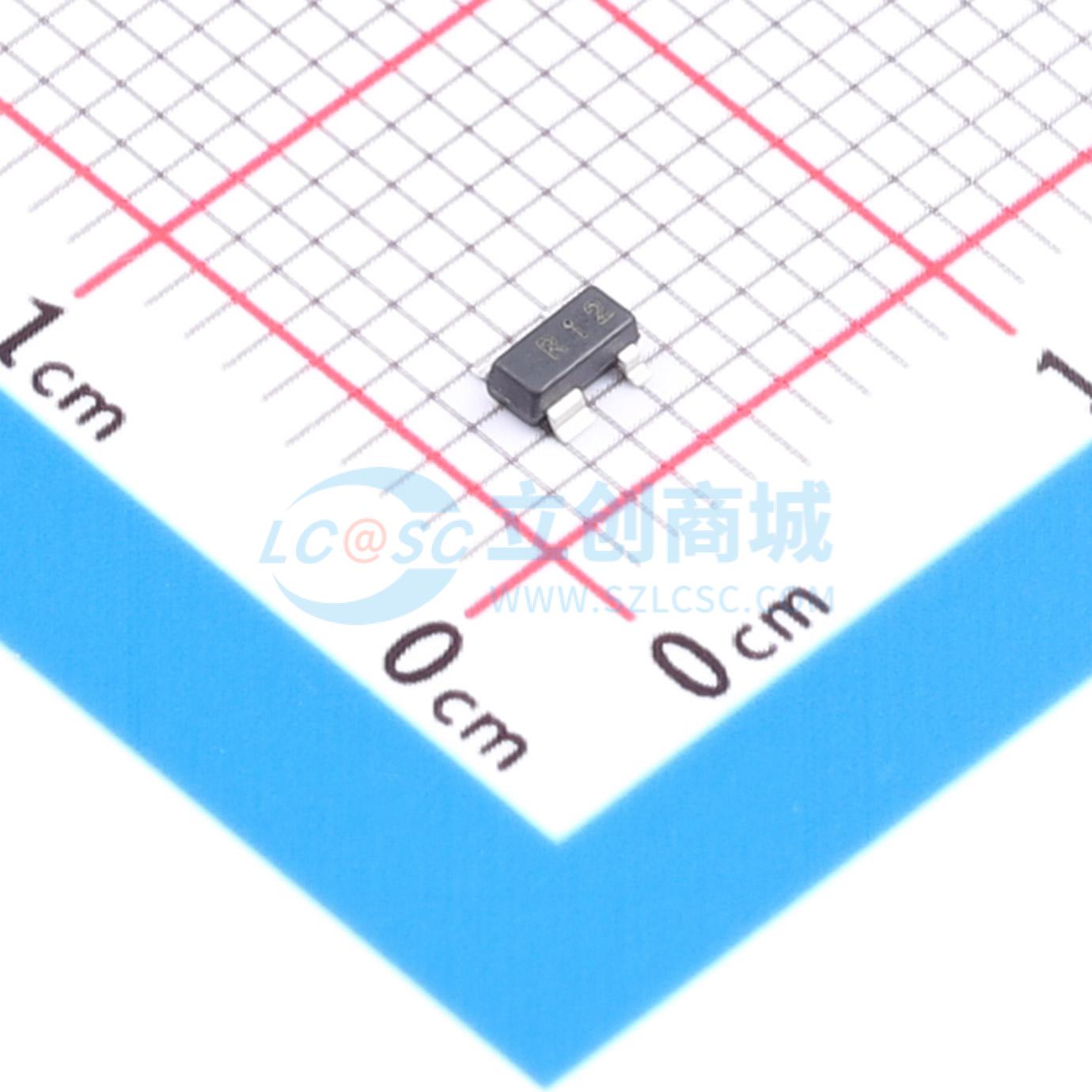

SR12.TCT
单向 12V 16A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- SR12.TCT
- 商品编号
- C3714059
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 31V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。SR12专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电、电气快速瞬变和闪电引起的过电压影响。SR12的独特设计将四个浪涌额定、低电容的引导二极管和一个TVS二极管集成在单个封装内。在瞬态条件下，引导二极管将瞬态引导至电源线的正侧或地。内部TVS二极管可防止电源线上的过压，保护任何下游元件。低电容阵列配置允许用户保护两条高速数据或传输线路。低电感结构可最大限度地减少高电流浪涌期间的电压过冲。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±15kV (空气放电)、±8kV (接触放电)，IEC 61000-4-4 (EFT) 40A (5/50ns)，IEC 61000-4-5 (闪电) 0.5kV, 12A (8/20μs)
- 集成内部TVS二极管的浪涌额定二极管阵列
- 保护两条I/O线路
- 工作电压：12伏特
- 低电容（典型值5pF），适用于高速接口
- 低钳位电压
- 固态硅雪崩技术
应用领域
- ADSL
- 工业电子
- RS-422接口
- 便携式电子设备
- 微控制器输入保护
- WAN/LAN设备
