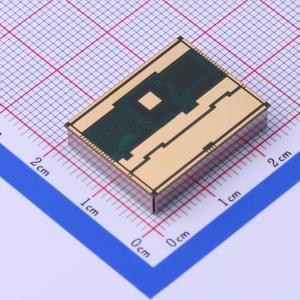

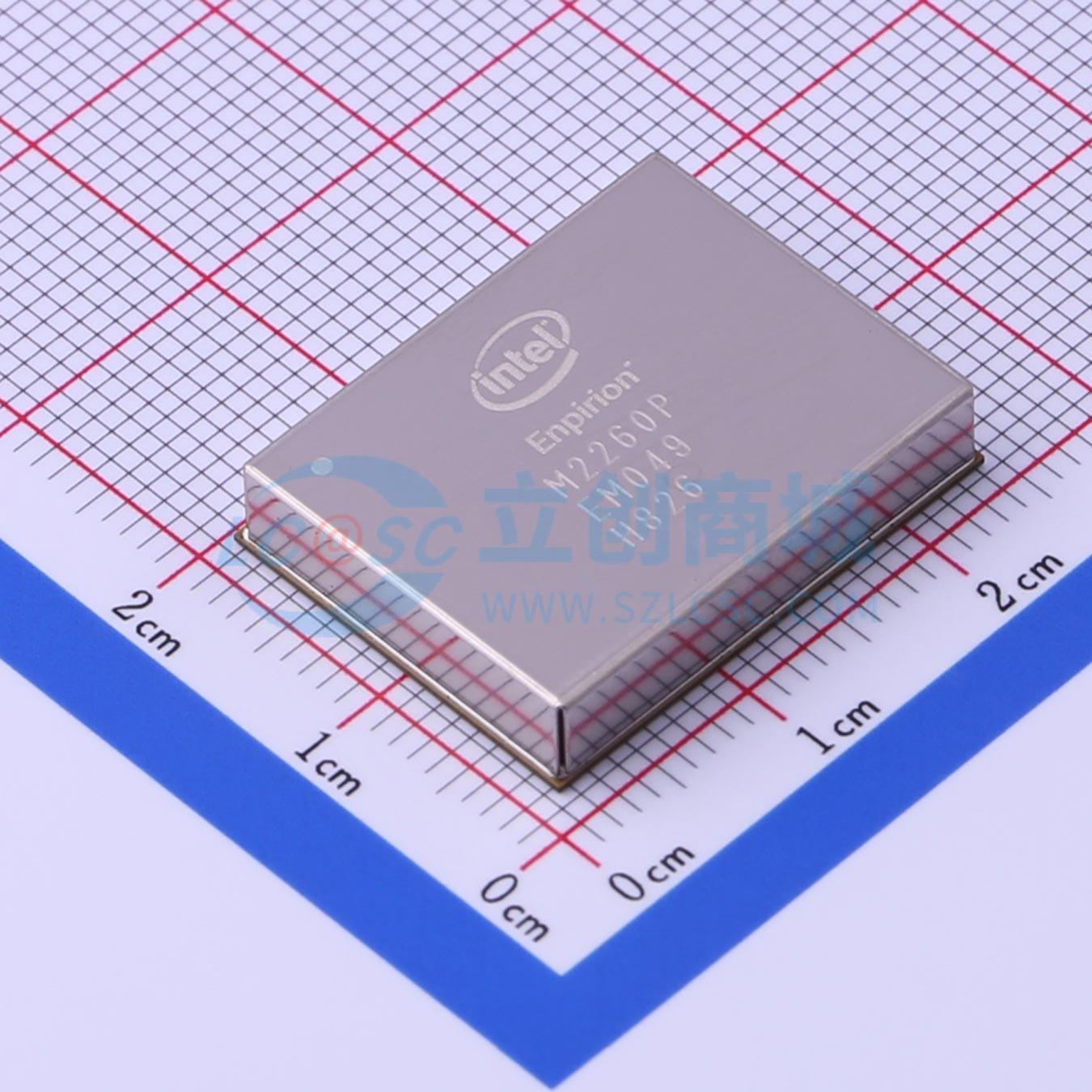

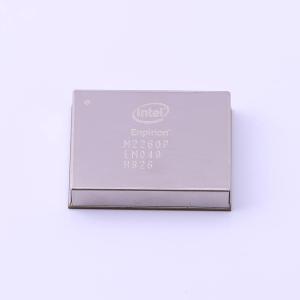

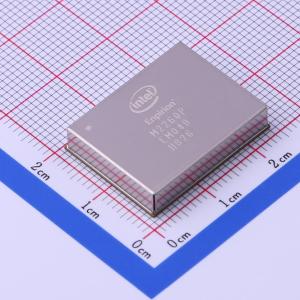

EM2260P01QI

EM2260是一款完全集成的60A PowerSoC同步双相降压转换器。它具备先进的数字控制器、栅极驱动器、同步MOSFET和高性能电感。完整解决方案仅需输入和输出滤波电容以及少量小信号元件。符合PMBus 1.3版的接口可实现设置、控制和遥测功能。 差分远程感测和±0.5%的设定点精度可在线路、负载和温度变化时实现精确调节。极低的纹波进一步降低了精度不确定性，为当今的FPGA、ASIC、处理器和DDR存储设备提供了同类最佳的静态调节性能。 在任何应用中，可通过两种方法对EM2260进行配置和控制，既可以使用板载电阻采用引脚绑定模式，也可以使用PMBUS接口。客户还可以在工程评估期间使用PMBUS接口对器件进行配置，该接口具有高度的灵活性和可编程性，而在器件投入生产时则可使用引脚绑定模式。先进的数字控制技术确保了稳定性和出色的动态性能，并且无需外部补偿元件。英特尔Enpirion数字电源配置器为与器件通信和配置器件提供了一个用户友好且易于使用的界面。

• 集成数字控制器、电感和FET
• 宽输入电压范围4.5V至16V，输出电压范围0.5V至1.3V
• 60A连续电流，在80℃（输入电压12V，输出电压0.9V）时无热降额
• 23mm×18mm×5.0mm FN封装
• 输入电压为12V、输出电压为1.2V时，效率达88%
• 满足所有高性能FPGA要求
• 数字环路实现同类最佳瞬态响应
• 在线路、负载、温度变化时设定点精度约为0.5%
• 输出纹波低至峰峰值10mV
• 差分远程感测
• 可在预偏置输出下单调启动
• 优化的FPGA配置存储在非易失性存储器中
• 可通过PMBus编程
• 输出电压裕度调节、启动和关断延迟
• 可编程警告、故障及响应
• 无需PMBus即可运行
• 用于设置输出电压的RVSET电阻
• 用于基于单电阻补偿的RTUNE电阻
• 可编程过流响应
• 锁存关断（默认）
• 打嗝模式
• 用于复杂时序控制的跟踪引脚
• 符合RoHS标准，湿度敏感度等级3级，可承受260℃回流焊

• 高性能FPGA核心电源
• ASIC和处理器电源轨
