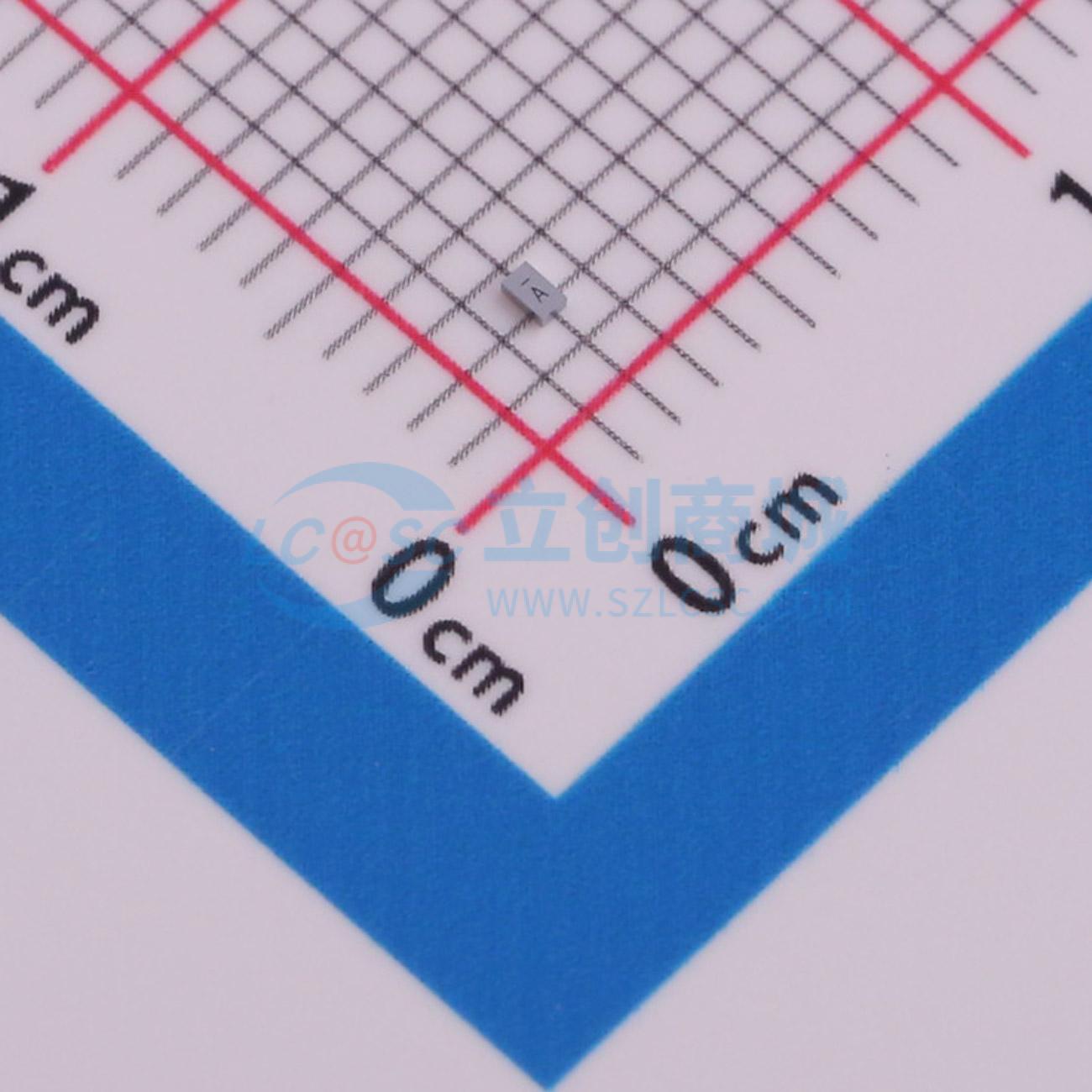

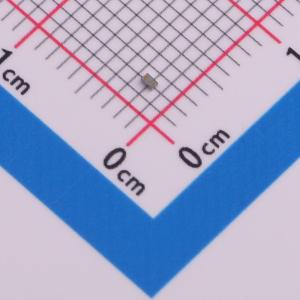

温馨提醒：图片仅供参考，商品以实物为准
ESDA17P20-1F2
单向ESD 15V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDA17P20 - 1F2是一款单向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。这款ESD抑制器非常适合需要节省PCB空间的应用，如手机及配件、可穿戴设备、USB总线、电池线路。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA17P20-1F2
- 商品编号
- C3713569
- 商品封装
- SOD-882T
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 190pF |
商品概述
ESDA17P20 - 1F2是一款单向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。 这款ESD抑制器非常适合需要节省PCB空间的应用，如手机及配件、可穿戴设备、USB总线、电池线路。
商品特性
- 峰值脉冲功率：600 W（8/20 µs）
- 关断电压：15 V
- 单向类型
- 低泄漏电流：25 ℃时为80 nA
- 最大工作结温：150 ℃
- 引脚镀层：镀金
- 符合IPC7531焊盘尺寸和JEDEC注册封装外形
- IEC 61000 - 4 - 2，C = 150 pF - R = 330Ω，超过4级：30 kV（接触放电）30 kV（空气放电）
应用领域
- 手机及配件
- 可穿戴设备
- USB总线
- 电池线路
