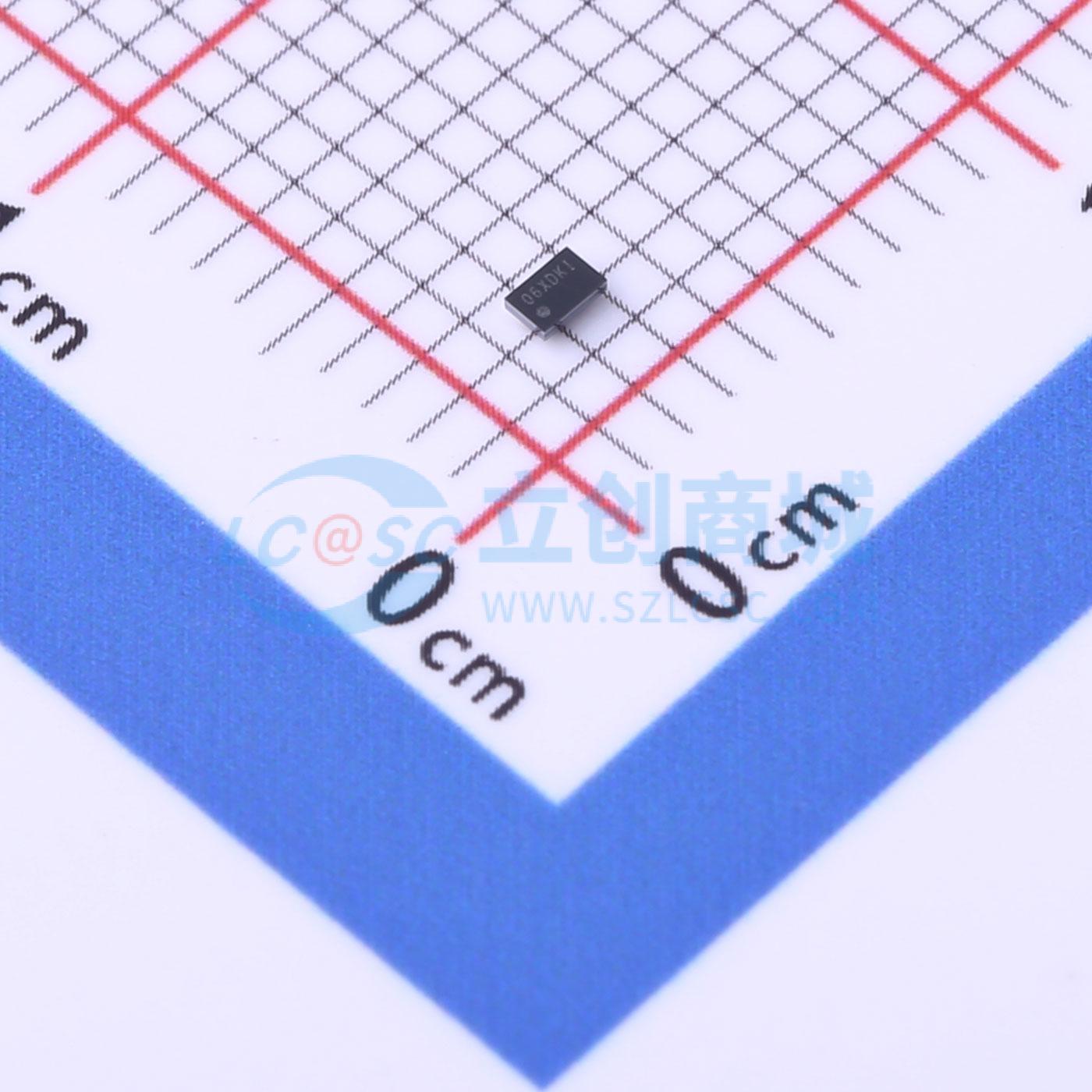

TPS22964CYZPR

TPS22963/64是一款小型、具有受控导通功能的超低导通电阻（RON）负载开关。该器件包含一个低导通电阻（RDSON）的N沟道MOSFET，可在1 V至5.5 V的输入电压范围内工作，开关电流最高可达3 A。集成式电荷泵为NMOS开关提供偏置，以实现较低的开关导通电阻。该开关由一个开/关输入（ON）控制，此输入能够直接与低压GPIO控制信号连接。为避免浪涌电流，TPS22963/64器件的上升时间由内部进行控制。 TPS22963/64具备反向电流保护功能。当电源开关禁用时，该器件不允许电流流向开关的输入端。反向电流保护功能仅在器件禁用时生效，以便在某些应用中允许有意的反向电流（开关启用时）。 TPS22963/64采用节省空间的小型6引脚WCSP封装，可在-40℃至85℃的自由空气温度范围内工作。

• 集成N沟道负载开关
• 输入电压范围：1 V至5.5 V
• 内部导通FET的RDSON = 8 mΩ（典型值）
• 超低导通电阻：在VIN = 5 V时，RON = 13 mΩ（典型值）
• 在VIN = 3.3 V时，RON = 14 mΩ（典型值）
• 在VIN = 1.8 V时，RON = 18 mΩ（典型值）
• 最大连续开关电流3 A
• 反向电流保护（禁用时）
• 低关断电流（760 nA）
• 低阈值1.3 V GPIO控制输入
• 受控压摆率以避免浪涌电流
• 快速输出放电（仅TPS22964）
• 六引脚晶圆级芯片尺寸封装（显示标称尺寸 - 详情见附录）
• 0.9 mm x 1.4 mm，间距0.5 mm，高度0.5 mm（YZP）
• 静电放电（ESD）性能符合JESD 22标准 - 2 kV人体模型（A114 - B，II类）
• 500 V带电器件模型（C101）

• 智能手机
• 笔记本电脑
• 超级本
• 平板电脑
• 计算机固态硬盘（SSD）
• 数字电视/IP机顶盒
• 销售点（POS）终端
• 媒体网关
