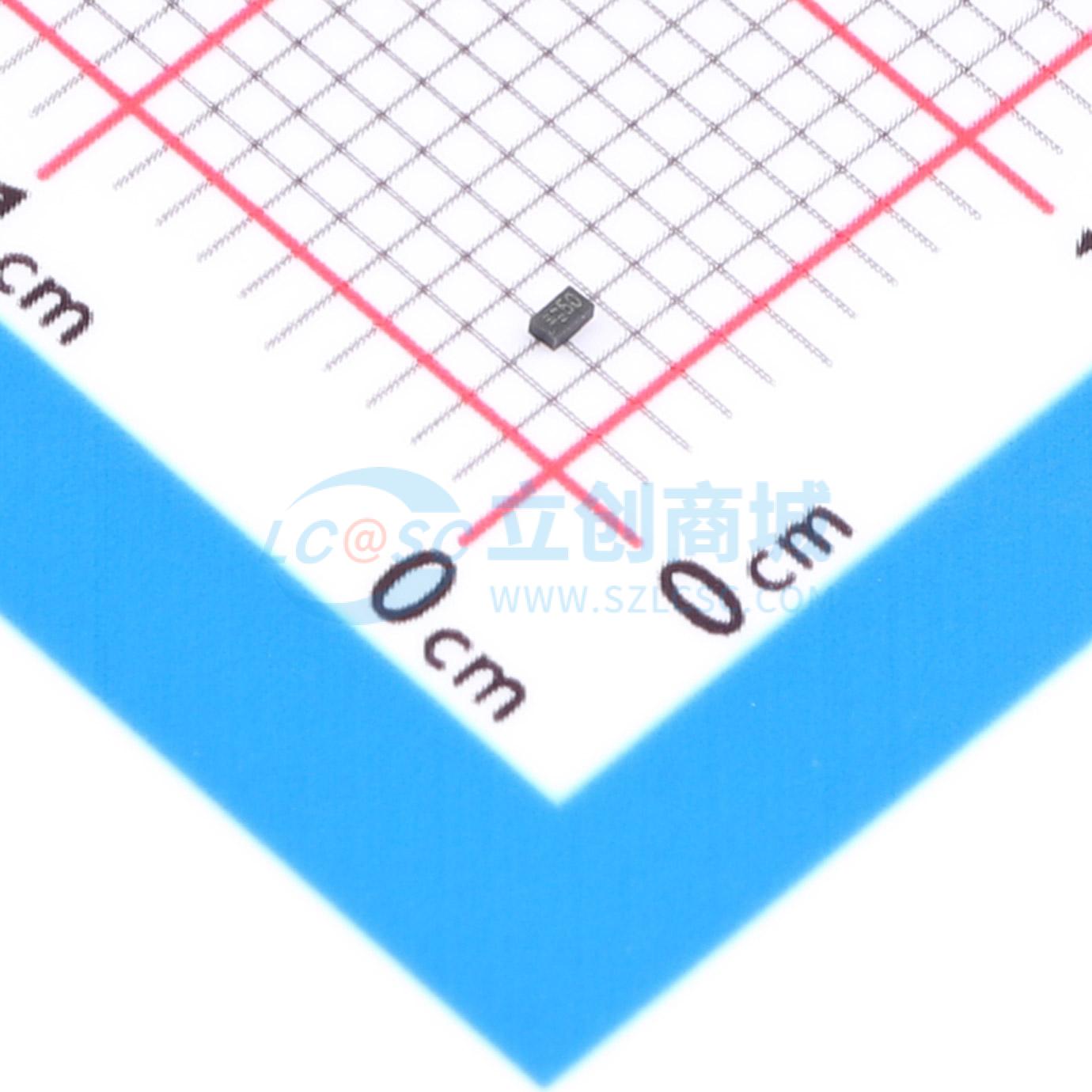

RCLAMP0512TQTNT
TVS 5V截止 20A@1.2/50us峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0512TQTNT
- 商品编号
- C3710277
- 商品封装
- SGP1006-3T
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | - | |
| 反向电流(Ir) | - | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | - | |
| 类型 | - |
商品概述
RClamp0512TQ专为高速端口提供二次浪涌和静电放电（ESD）保护而设计。RClamp0512TQ将低电容、浪涌额定转向二极管与高功率瞬态电压抑制器（TVS）集成在一起。该TVS采用回滞或“撬棒”技术，以最小化器件钳位电压，并具有20A（tp = 8/20μs）的高浪涌电流能力。其ESD特性表现为高ESD耐受电压（根据IEC 61000 - 4 - 2标准为±30kV）和极低的动态电阻（典型值为0.075欧姆）。每个器件可保护两条工作电压为5V的线路，并符合AEC - Q100一级标准（-40至+125°C），适用于汽车应用。 RClamp0512TQ采用3引脚SGP1006N3T封装。尺寸为1.0 x 0.6mm，标称高度仅为0.4mm。引脚采用无铅镍金镀层。直通式封装设计简化了PCB布局。
商品特性
- 瞬态保护能力：
- IEC 61000 - 4 - 2（ESD）：30kV（空气放电），30kV（接触放电）
- IEC 61000 - 4 - 4（EFT）：4kV（5/50ns）
- IEC 61000 - 4 - 5（雷击）：20A（8/20μs）
- ISO - 10605（ESD）：30kV（空气放电），30kV（接触放电）
- 符合AEC - Q100一级标准
- 极小的PCB占用面积：0.6mm²
- 可保护两条高速数据线
- 工作电压：5V
- 低电容：最大3pF
- 动态电阻：0.075欧姆（典型值）
- 固态硅雪崩技术
应用领域
- 汽车应用
- 工业设备
- 集成磁件/RJ - 45连接器
- 10/100/1000以太网
- 2.5GbE
- USB2.0
