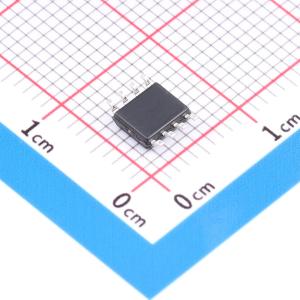

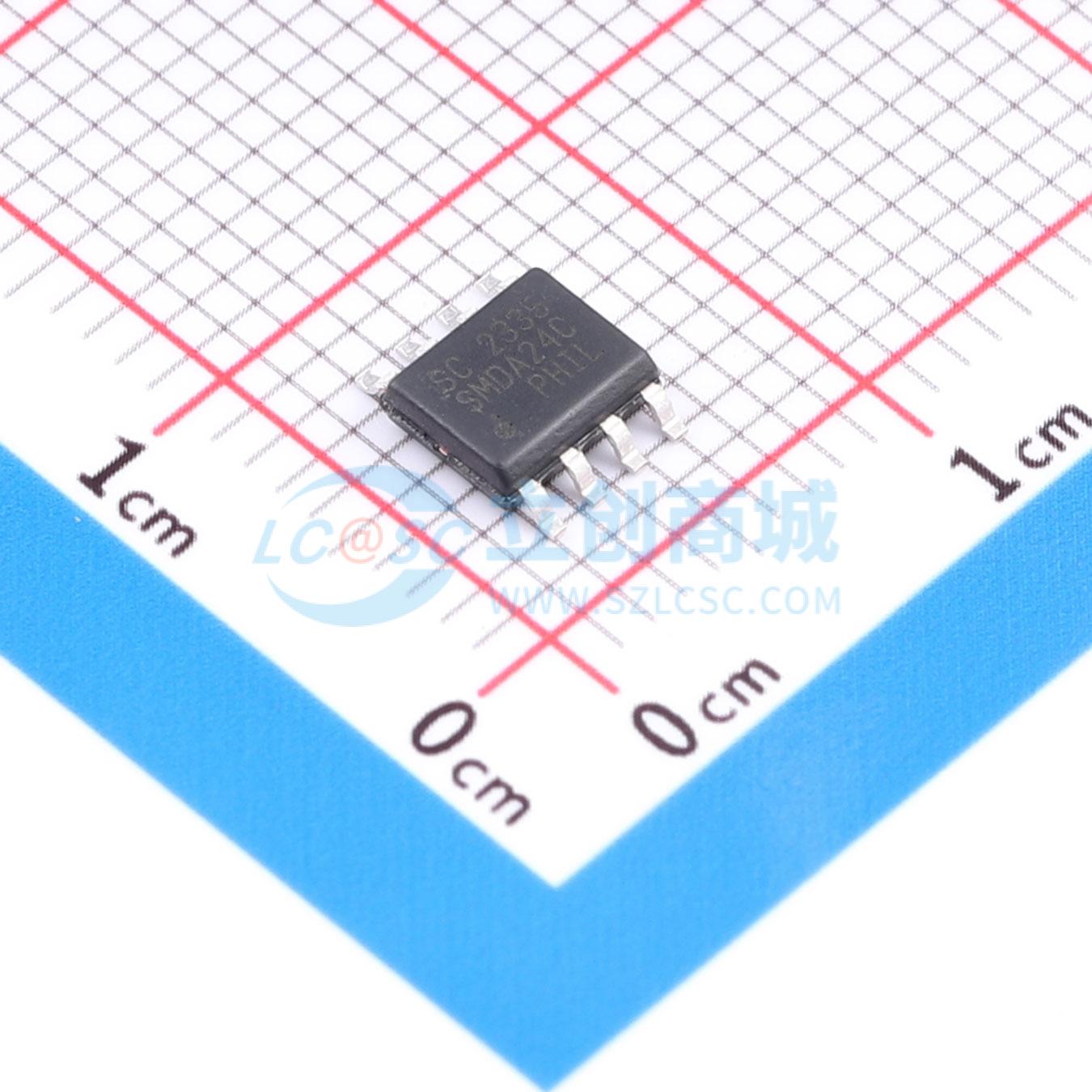

SMDA24C.TBT
用于四线保护的双向TVS阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列 TVS 阵列旨在为敏感电子设备提供双向保护，防止因 ESD、闪电和其他电压引起的瞬态事件造成损坏或锁存。每个器件可保护四条数据或 I/O 线，工作电压为 5V、12V、15V 和 24V。TVS 二极管是专门为瞬态抑制而设计的固态器件，具有快速响应时间、低工作和钳位电压以及无器件老化等特性。低外形 SO-8 封装允许用户用一个封装保护多达四条独立线路。该系列适用于保护敏感半导体组件，如微处理器、ASIC、收发器、传感器和 CMOS 存储器。该系列器件可满足 IEC 61000-4-2 标准的 ESD 抗扰度要求，适用于空气和接触放电 4 级。
- 品牌名称
- SEMTECH
- 商品型号
- SMDA24C.TBT
- 商品编号
- C3711194
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品概述
SMDAxxC系列TVS阵列旨在为敏感电子设备提供双向保护，防止其因ESD、雷击和其他电压引起的瞬态事件而损坏或锁存。每个器件可保护四条数据或I/O线路。它们有5V、12V、15V和24V的工作电压可供选择。TVS二极管是专门为瞬态抑制而设计的固态器件。它们具有用于电路板级保护的理想特性，包括快速响应时间、低工作和钳位电压以及无器件老化。薄型SO - 8封装允许用户用一个封装保护多达四条独立线路。SMDAxxC系列适用于保护敏感半导体组件，如微处理器、ASIC、收发器、传感器和CMOS存储器。SMDAxxC系列器件可用于满足IEC 61000 - 4 - 2标准中空气和接触放电4级的ESD抗扰度要求。
商品特性
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns），IEC 61000 - 4 - 5（雷击）12A（8/20μs）
- 双向保护
- 小型SO - 8封装
- 保护四条I/O线路
- 工作电压：5V、12V、15V和24V
- 低泄漏电流
- 低工作和钳位电压
- 固态硅雪崩技术
应用领域
- 数据和I/O线路
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 仪器仪表
- 局域网/广域网设备
