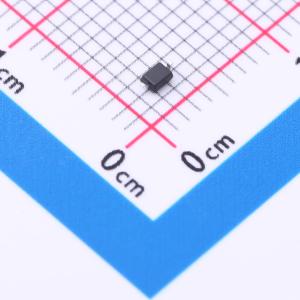

SD12-01FTG
单向ESD 12V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单向SD系列专为低速和直流应用的电子设备而设计。它能保护任何敏感设备免受静电放电（ESD）和其他瞬态事件的损害。SD系列可安全承受±80kV（接触放电，符合IEC 61000 - 4 - 2标准）的反复ESD冲击，性能不会下降，并且能以极低的钳位电压安全耗散30A（SD05）的8/20μs感应浪涌电流（符合IEC 61000 - 4 - 5第二版标准）
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SD12-01FTG
- 商品编号
- C3709518
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 22.5V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
单向SD系列专为低速和直流应用的电子设备而设计。它能保护任何敏感设备免受静电放电（ESD）和其他瞬态事件造成的损坏。 SD系列可安全吸收±30kV（接触放电，IEC 61000 - 4 - 2）的重复性ESD冲击，且性能不会下降，还能以极低的钳位电压安全耗散30A（SD05）的8/20μs感应浪涌电流（IEC61000 - 4 - 5第2版）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷击，30A（IEC 61000 - 4 - 5第2版规定的8/20μs）SD05
- 低钳位电压
- 低漏电流
- 小型SOD323封装，适配0805焊盘
- 通过AEC - Q101认证
- 符合RoHS标准且无铅
- 湿度敏感度等级
应用领域
-开关/按钮-测试设备/仪器仪表-销售点终端-医疗设备-笔记本电脑/台式机/服务器-计算机外设-汽车电子
