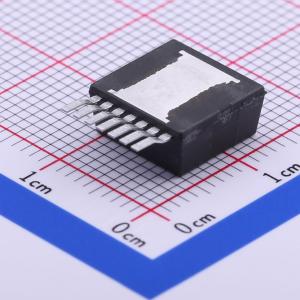

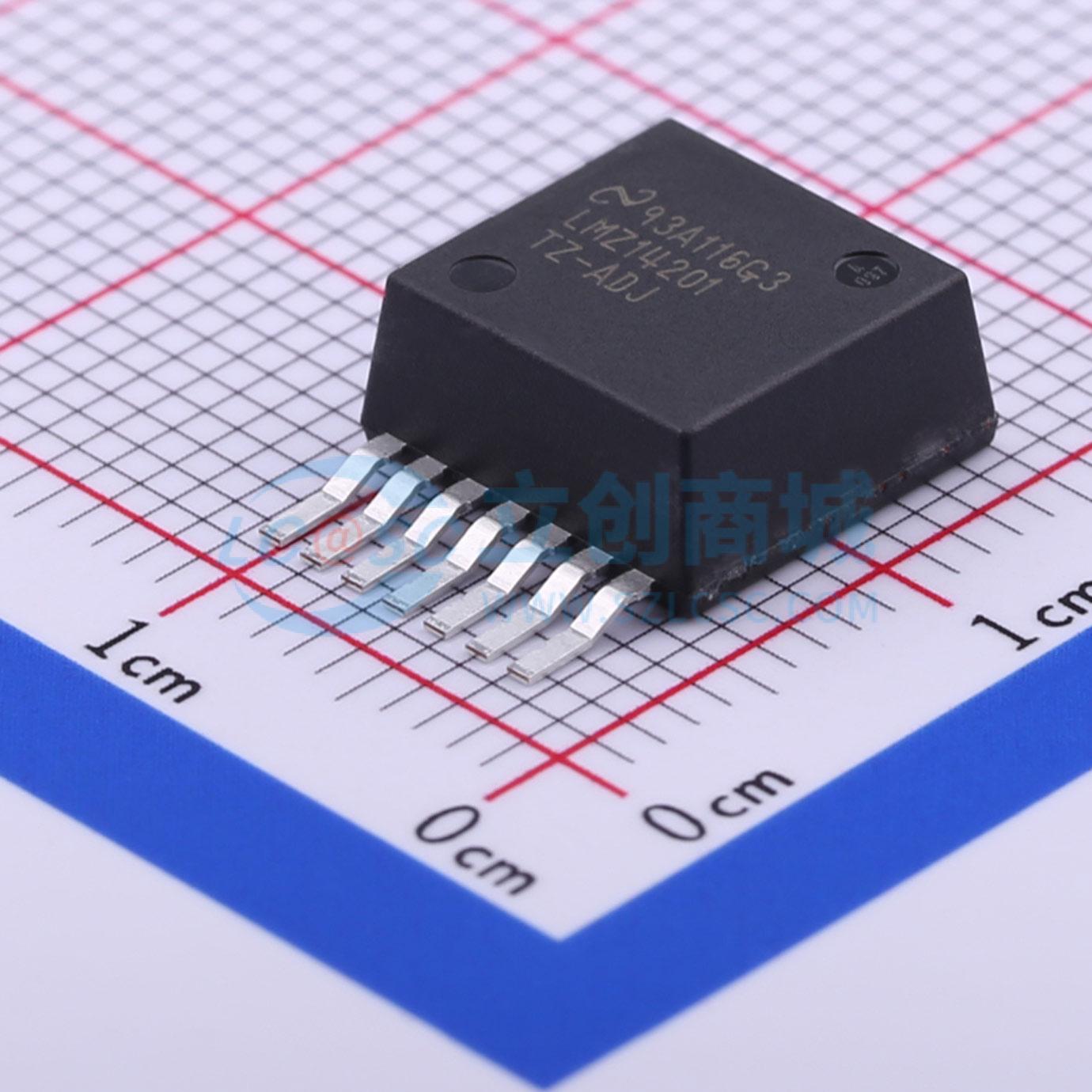

LMZ14201TZ-ADJ/NOPB
6V到42V，1A可调输出电源模块
- 描述
- LMZ14201 SIMPLESWITCHER 是一款易于使用的降压DC-DC解决方案,可在6V到42V的输入电压范围内提供高达1A的可调输出电流。该模块具有集成屏蔽电感,适用于点负载转换,具有灵活的启动顺序和简单的PCB布局。它还提供了针对浪涌电流和故障的保护措施,工作温度范围为-40°C到125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ14201TZ-ADJ/NOPB
- 商品编号
- C431482
- 商品封装
- TO-PMOD-7
- 包装方式
- 编带
- 商品毛重
- 2.484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~42V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMZ14201 SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达1A的负载，具备出色的功率转换效率、线性和负载调节能力以及输出精度。LMZ14201采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ14201可接受6V至42V的输入电压轨，并提供低至0.8V的可调且高精度输出电压。LMZ14201仅需三个外部电阻和四个外部电容即可完成电源解决方案。LMZ14201设计可靠且坚固，具备以下保护功能：热关断、输入欠压锁定（UVLO）、输出过压保护、短路保护、输出电流限制，并允许在预偏置输出下启动。单个电阻可将开关频率调节至最高1MHz。
商品特性
- 集成屏蔽电感
- 简单的PCB布局
- 利用外部软启动和精密使能实现灵活的启动顺序
- 防止浪涌电流和故障，如输入欠压锁定和输出短路
- 结温范围：-40℃至125℃
- 单个外露焊盘和标准引脚排列，便于安装和制造
- 为FPGA和ASIC供电时具有快速瞬态响应
- 低输出电压纹波
- 引脚兼容系列：LMZ1420x（最大42V，3A、2A、1A）；LMZ1200x（最大20V，3A、2A、1A）
- 完全支持WEBENCH电源设计工具
- 最大总输出功率6W
- 最高1A输出电流
- 输入电压范围6V至42V
- 输出电压范围0.8V至6V
- 效率高达90%
- 在高环境温度下工作无热降额
- 高效率可减少系统发热
- 按照EN55022 B类标准测试，辐射发射（EMI）低
- 外部元件数量少
应用领域
- 12V和24V输入轨的负载点转换
- 对时间要求严格的项目
- 空间受限且有高散热要求的应用
- 负输出电压应用
