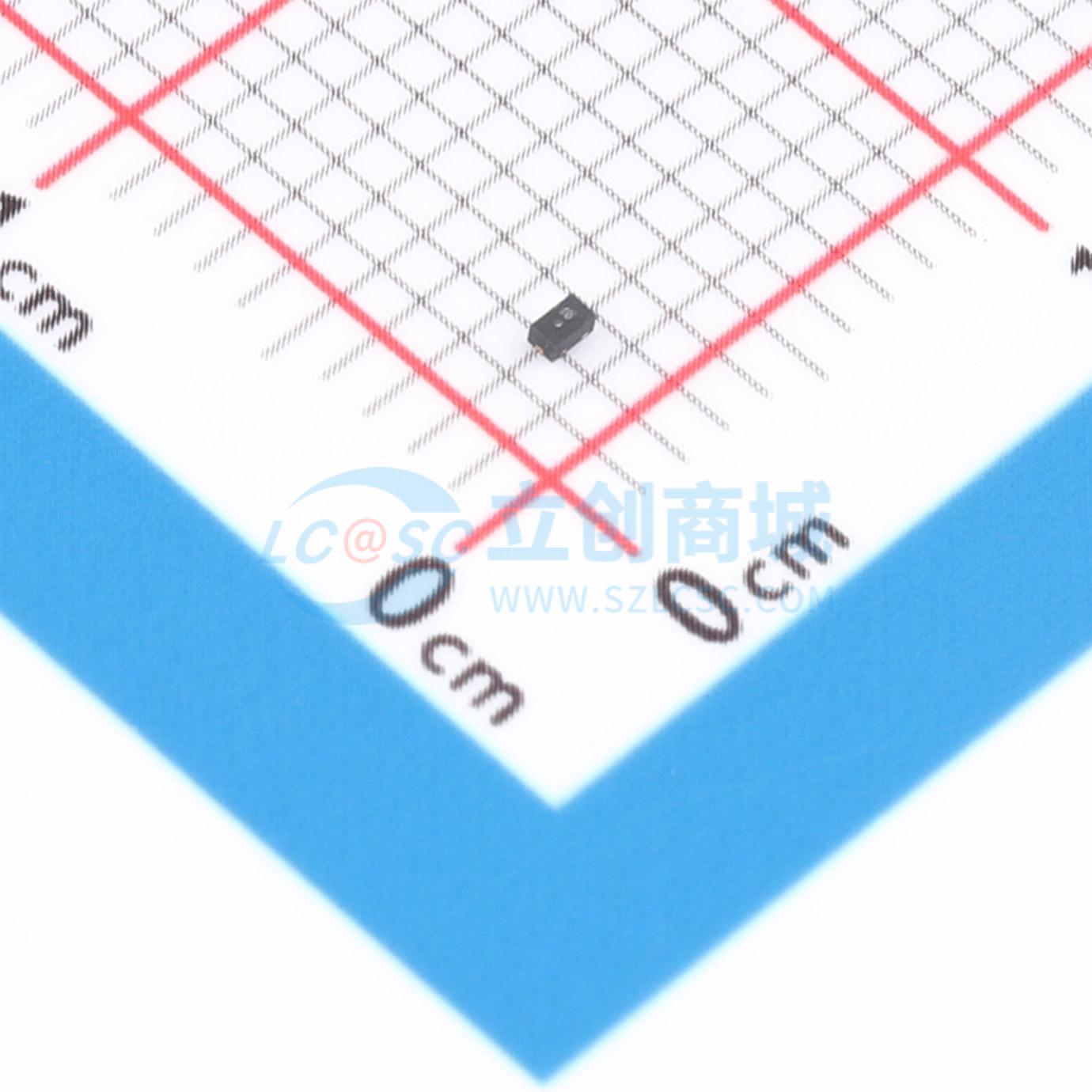

温馨提醒：图片仅供参考，商品以实物为准
AQ1005-01ETG
AQ1005-01ETG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ1005-01ETG
- 商品编号
- C3709417
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.0135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15.6V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
AQ1005 TVS 包含采用专有硅雪崩技术制造的背对背击穿二极管，为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些坚固的二极管能够安全吸收超过 IEC 61000 - 4 - 2 国际标准（4 级，±8 kV 接触放电和±15 kV 空气放电）规定的最大水平的重复性 ESD 冲击，且性能不会下降。背对背配置为数据线提供对称的 ESD 保护。
商品特性
- ESD，符合 IEC 61000 - 4 - 2 标准，±30kV 接触放电，±30kV 空气放电
- ESD，符合 ISO 10605 标准，330pF、330Ω，±30kV 接触放电，±30kV 空气放电
- EFT，符合 IEC 61000 - 4 - 4 标准，40A（5/50ns）
- 防雷，8A（符合 IEC 61000 - 4 - 5 第二版定义的 8/20）
- 30pF 的低电容（@ VR = 0V）
- 5V 时 0.1μA 的低泄漏电流
- SOD882 封装尺寸与 0402 封装尺寸兼容
- 通过 AEC - Q101 认证
- 无卤素、无铅且符合 RoHS 标准
- 具备生产件批准程序（PPAP）能力
应用领域
- 移动电话
- 智能手机
- 摄像机
- 便携式医疗设备
- 数码相机
