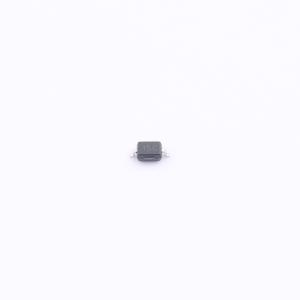

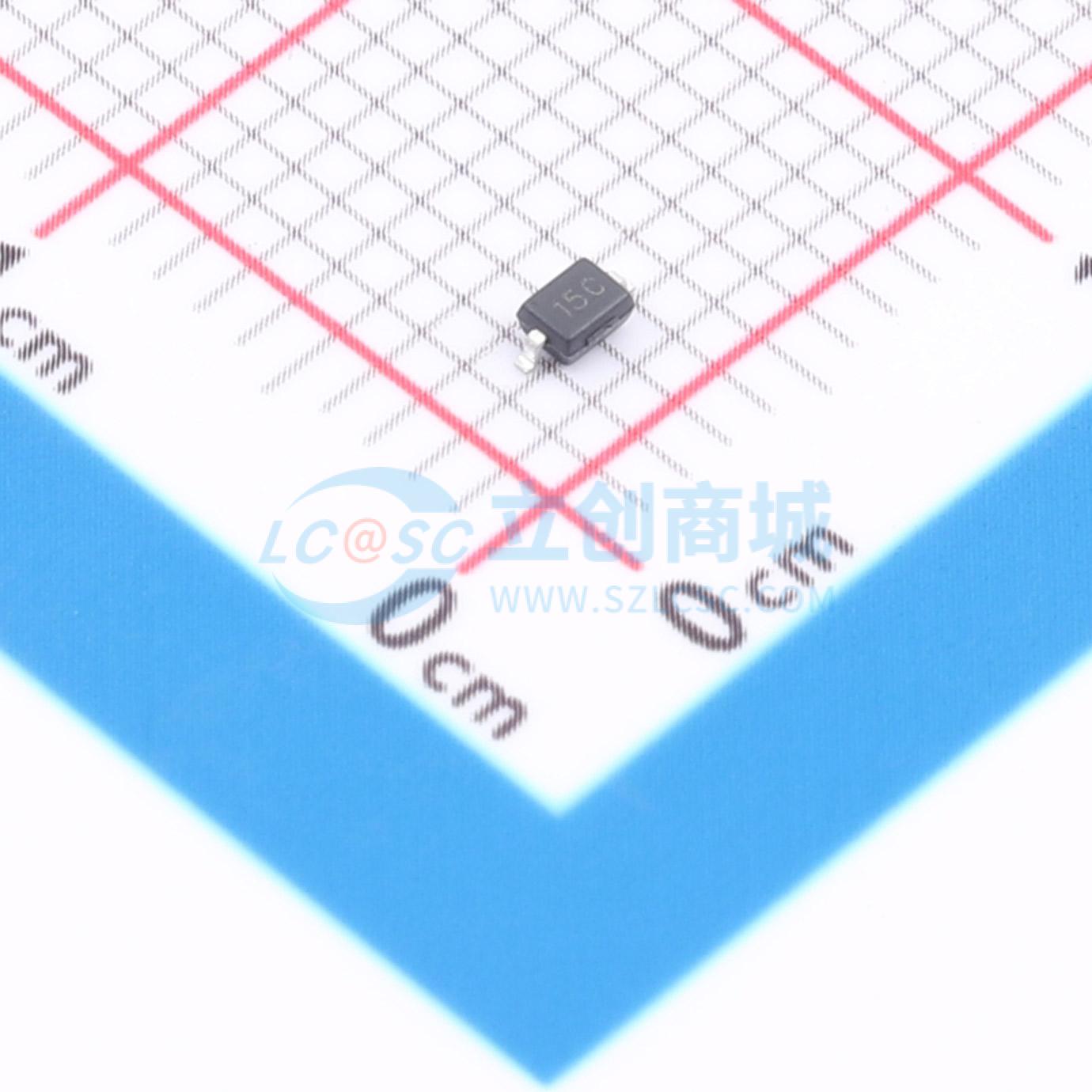

温馨提醒：图片仅供参考，商品以实物为准
AQ4023-01FTG-C
单向TVS 15V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AQ4023系列分别将低电容转向二极管与一个或两个雪崩击穿二极管集成，以实现单向或双向保护，可抵御静电放电（ESD）和雷电感应浪涌事件。这些元件可根据IEC 61000 - 4 - 5第二版标准安全吸收高达12A的浪涌电流（脉冲持续时间tp = 8 / 20μs），且性能不会下降，同时根据IEC 61000 - 4 - 2国际标准，其最低ESD防护能力为±30kV。低负载电容和高浪涌能力使其非常适合保护电信端口，如+DSL以及其他高压、高速传统接口
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ4023-01FTG-C
- 商品编号
- C3708453
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 37.5V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.3pF |
