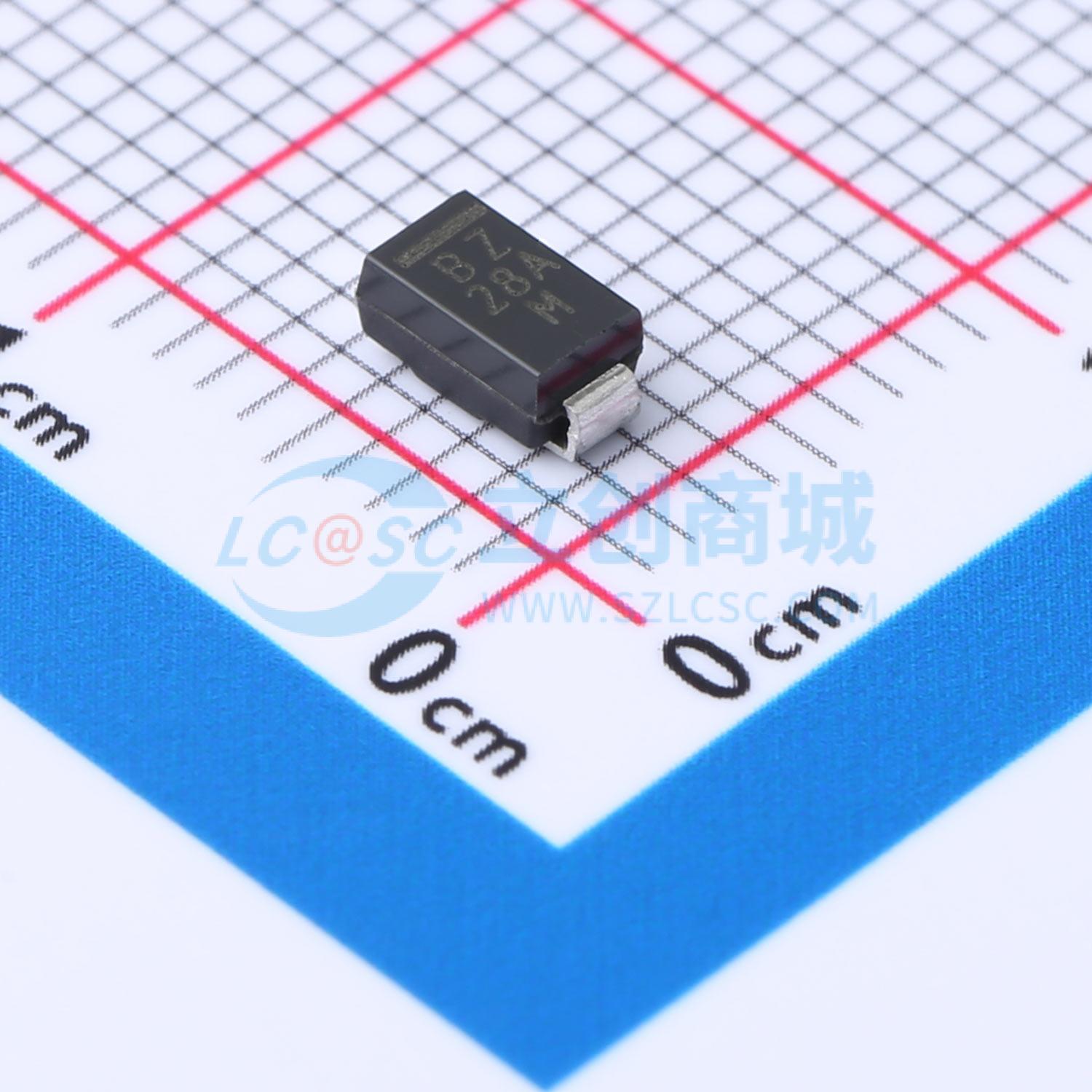

温馨提醒：图片仅供参考，商品以实物为准
SMAJ24AHM3_A/H
单向TVS 24V截止 峰值浪涌电流：10.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低轮廓封装。 适用于自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 具有10/1000 μs波形、重复率（占空比）为0.01%时，峰值脉冲功率能力为400 W（78 V以上为300 W）。 出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业、汽车和电信领域的IC、MOSFET、传感器单元信号线等产生的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ24AHM3_A/H
- 商品编号
- C3707126
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 10.3A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 双向使用时请选用 CA 后缀（例如 SMAJ10CA）。
- 电气特性在两个方向均适用。
- 提供薄型封装。
- 适合自动贴装。
- 采用玻璃钝化芯片结。
- 提供单向和双向 RoHS 合规产品。
- 采用 HALOGEN 10/1000 μs 波形时，具有 400 W 峰值脉冲功率能力，重复率（占空比）：0.01%（78 V 以上为 300 W）。
- 出色的钳位能力。
- 响应时间极快。
- 浪涌电阻增量低。
- 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度为 260 ℃。
- 可提供 AEC-Q101 认证产品 - 汽车级订购代码：基础型号 P/NHE3 或 P/NHM3。
应用领域
- 用于敏感电子设备，保护其免受由感性负载开关和雷击在 IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线中产生的电压瞬变影响。
优惠活动
购买数量
(1800个/圆盘，最小起订量 1 个)个
起订量：1 个1800个/圆盘
总价金额：
￥ 0.00近期成交1单
