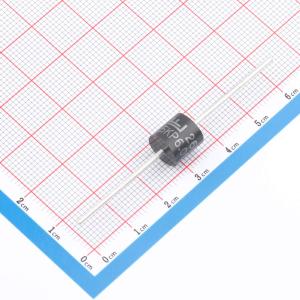

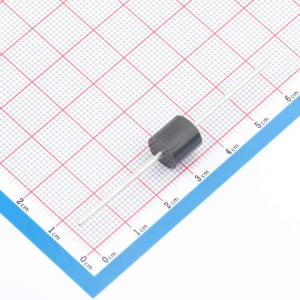

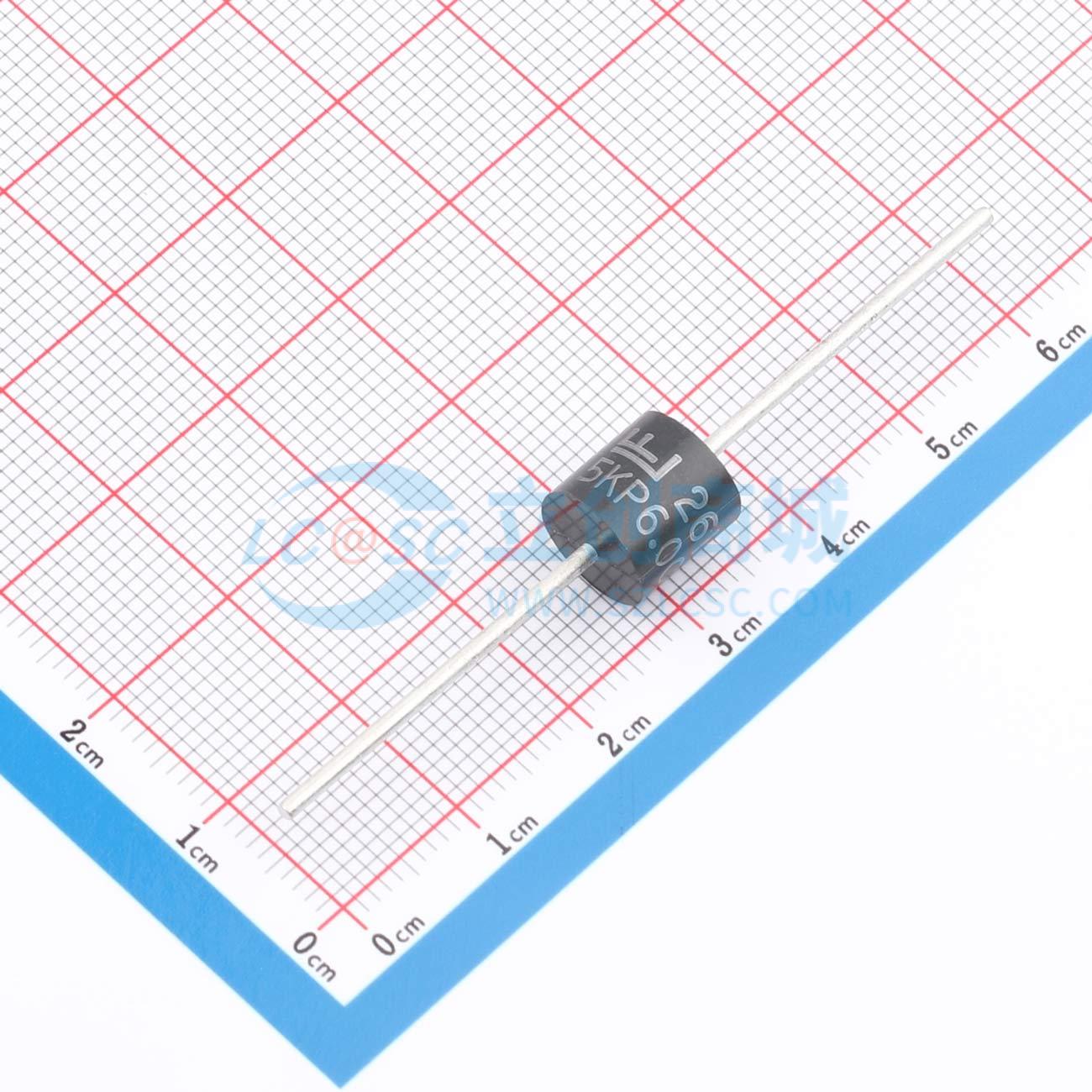

5KP6.0CA-B
TVS 6V截止 495.1A峰值脉冲
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 5KP6.0CA-B
- 商品编号
- C3705546
- 商品封装
- P600
- 包装方式
- 编带
- 商品毛重
- 3.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 495.1A | |
| 峰值脉冲功率(Ppp) | 5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.67V | |
| 反向电流(Ir) | 5mA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
5KP系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 在10/1000μs波形下具有5kW的峰值脉冲能力，重复率（占空比）为0.01%
- P600封装中的玻璃钝化芯片结
- 快速响应时间：通常从0伏到最小击穿电压小于1.0ps
- 出色的钳位能力
- 典型故障模式是因过压或过流而短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC 61000 - 4 - 2静电放电30kV（空气）、30kV（接触）
- 符合IEC 61000 - 4 - 4的数据线路电快速瞬变保护
- 低增量浪涌电阻
- 当最小击穿电压大于12V时，典型反向漏电流小于2μA
- 保证高温回流焊接：260°C / 40秒 / 0.375英寸（9.5mm）引脚长度，5磅（2.3kg）拉力
- 结温下的击穿电压 = 25°C时的击穿电压 x (1 + 温度系数 x (结温 - 25))（温度系数典型值为0.1%）
- UL认可的化合物，符合V - 0阻燃等级
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 电信应用
- 计算机应用
- 工业应用
- 消费电子应用
