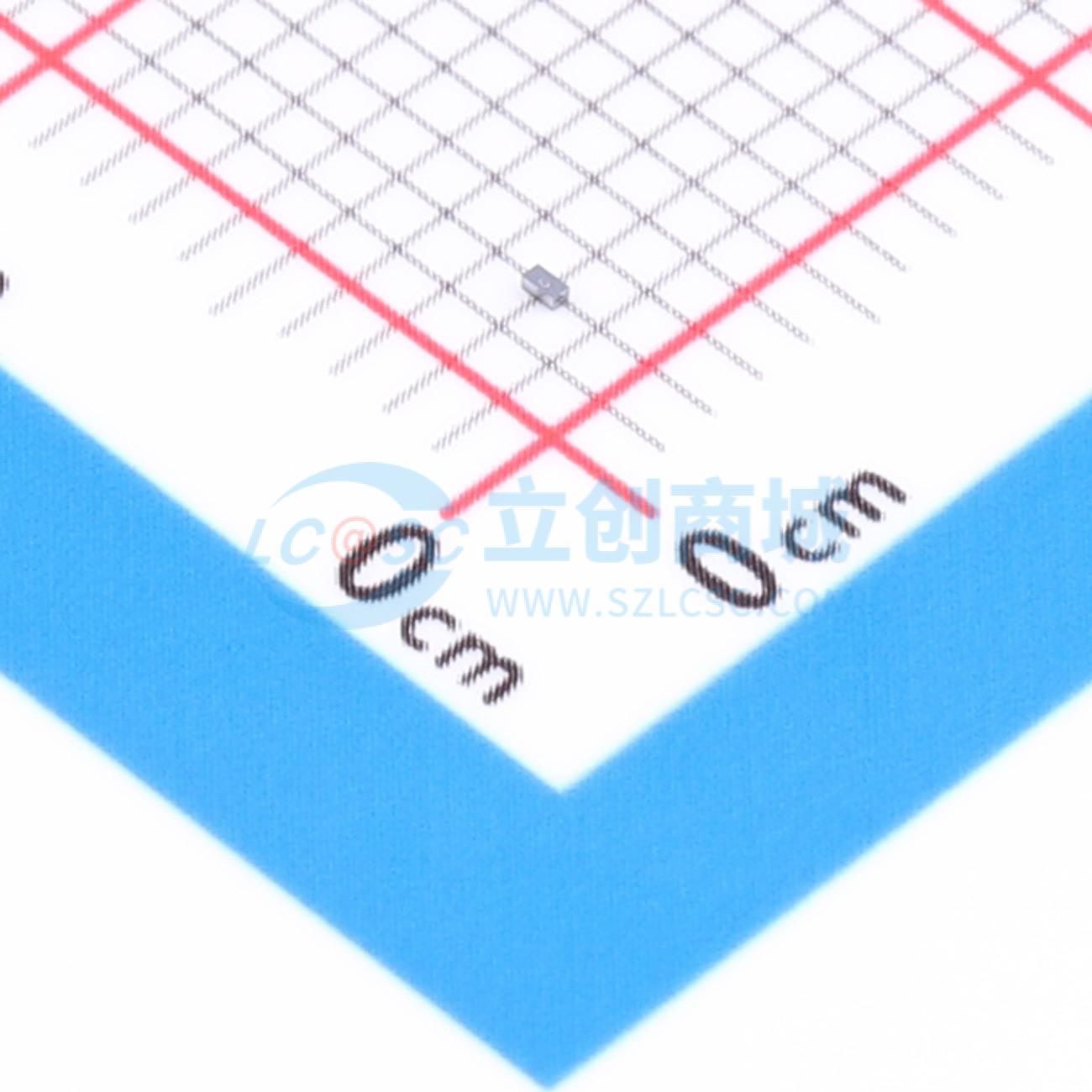

温馨提醒：图片仅供参考，商品以实物为准
SP4337-01WTG
低电容ESD保护TVS二极管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP4337-01WTG
- 商品编号
- C3705682
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.8V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.18pF |
商品概述
SP4337专为保护高速接口免受静电放电（ESD）影响而设计，例如高清多媒体接口（HDMI）、DisplayPort接口、Thunderbolt和USB 3.1 Gen 1。信号线由典型值为0.18 pF的低线路电容的TVS二极管保护。SP4337能够安全吸收高达±15 kV接触放电的重复性ESD冲击，超过了IEC 61000 - 4 - 2标准的4级（±8 kV接触放电）。出色的低电容、钳位能力、低泄漏和快速响应时间，使该器件成为保护高速数据线的理想解决方案。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，±15 kV接触放电，±15 kV空气放电
- EFT，符合IEC 61000 - 4 - 4标准，40 A（5/50 ns）
- 防雷，7 A（符合IEC 61000 - 4 - 5第二版中定义的8/20波形）
- 低电容0.18 pF（典型值，VR = 0 V时）
- 采用节省空间的0201封装
- 无卤、无铅且符合RoHS标准
应用领域
- USB 4.0
- HDMI
- DisplayPort
- Thunderbolt
- 2.5G/5G/10G以太网
