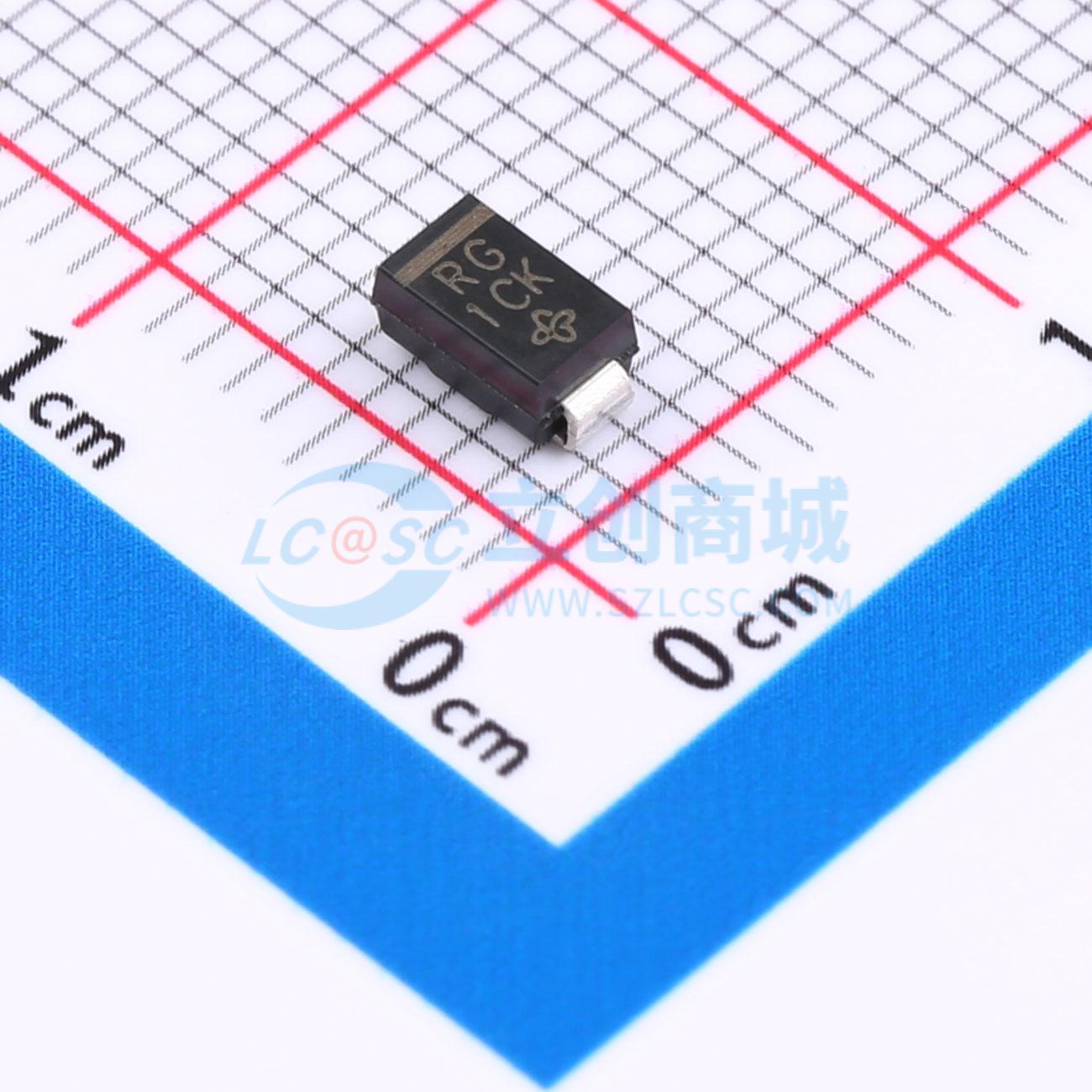

SMAJ58A-E3/5A实物图

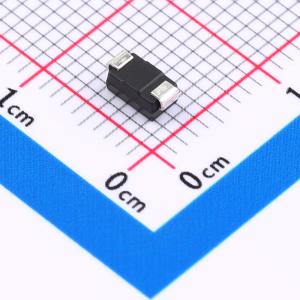

  • SMAJ58A-E3/5A商品缩略图

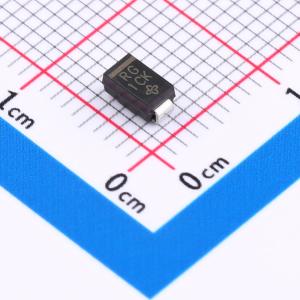

  • SMAJ58A-E3/5A商品缩略图
  • SMAJ58A-E3/5A商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMAJ58A-E3/5A

SMAJ58A-E3/5A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：低轮廓封装。 适用于自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 具有10/1000 μs波形、重复率（占空比）为0.01%时，峰值脉冲功率能力为400 W（78 V以上为300 W）。 出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业、汽车和电信领域的IC、MOSFET、传感器单元信号线等产生的电压瞬变。
品牌名称
VISHAY(威世)
商品型号
SMAJ58A-E3/5A
商品编号
C3705534
商品封装
DO-214AC(SMA)​
包装方式
编带
商品毛重
0.129克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)58V
钳位电压93.6V
峰值脉冲电流(Ipp)4.3A
峰值脉冲功率(Ppp)400W
属性参数值
击穿电压64.4V
反向电流(Ir)1uA
工作温度-55℃~+150℃
类型TVS

商品特性

  • 双向使用时请选用 CA 后缀（例如 SMAJ10CA）。
  • 电气特性在两个方向均适用。
  • 提供薄型封装。
  • 适合自动贴装。
  • 采用玻璃钝化芯片结。
  • 提供单向和双向 RoHS 合规产品。
  • 采用 HALOGEN 10/1000 μs 波形时，具有 400 W 峰值脉冲功率能力，重复率（占空比）：0.01%（78 V 以上为 300 W）。
  • 出色的钳位能力。
  • 响应时间极快。
  • 浪涌电阻增量低。
  • 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度为 260 ℃。
  • 可提供 AEC-Q101 认证产品 - 汽车级订购代码：基础型号 P/NHE3 或 P/NHM3。

应用领域

  • 用于敏感电子设备，保护其免受由感性负载开关和雷击在 IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线中产生的电压瞬变影响。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(7500个/圆盘，最小起订量 5 个)
