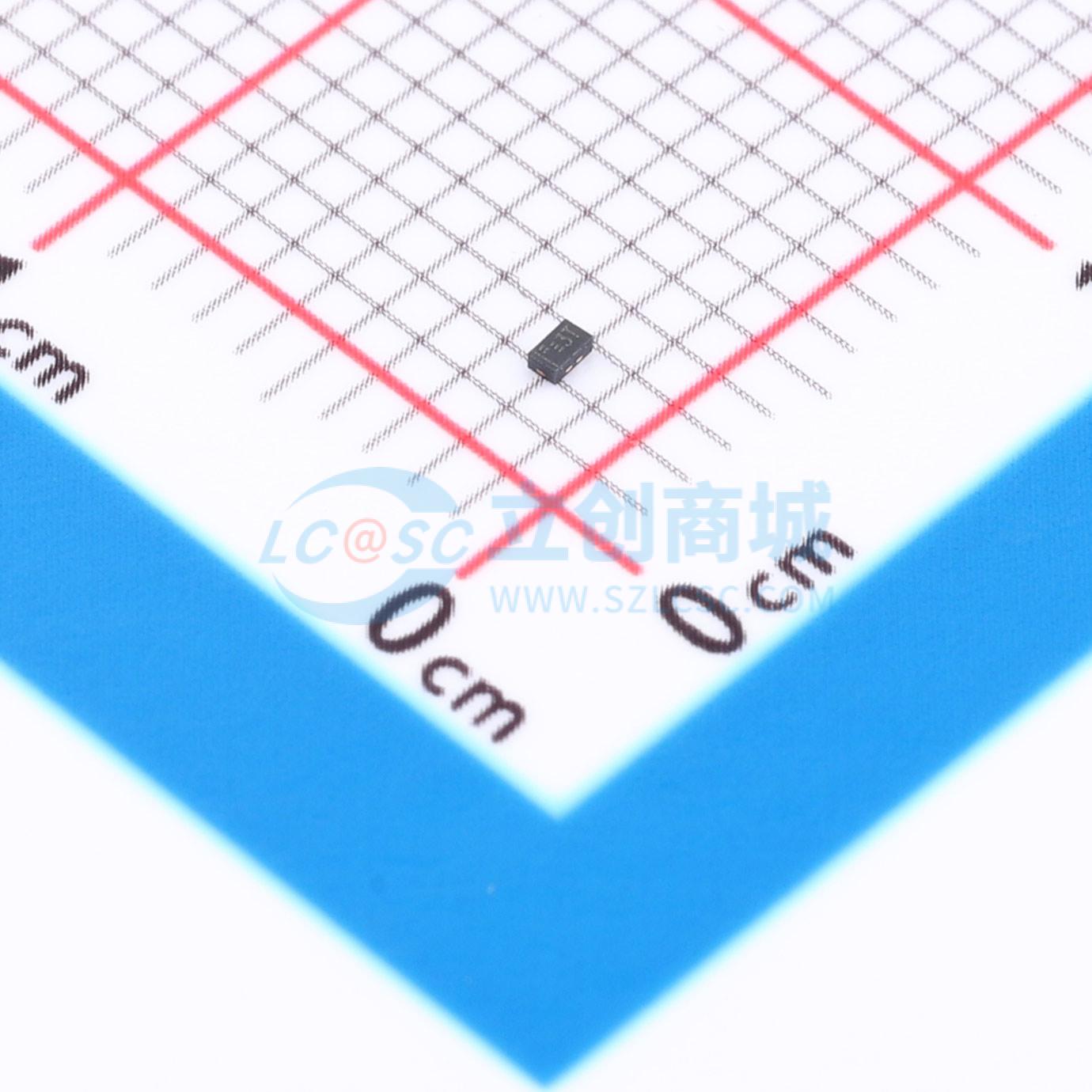

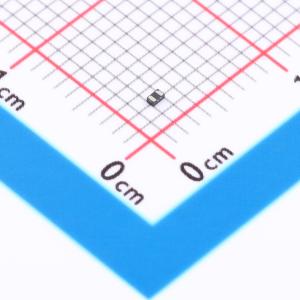

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0531TQTCT
双向TVS 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp是一种超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。该器件专门设计用于保护连接到高速数据和传输线的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。其最大电容仅为0.80pF，可用于超过2.5GHz的电路，且不会造成信号衰减，可满足IEC 61000-4-2的ESD抗扰度要求。采用2引脚SLP1006P2T封装，尺寸为1.0×0.6×0.4mm，引脚间距为0.65mm，具有无铅涂层
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0531TQTCT
- 商品编号
- C3705205
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.010912克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
