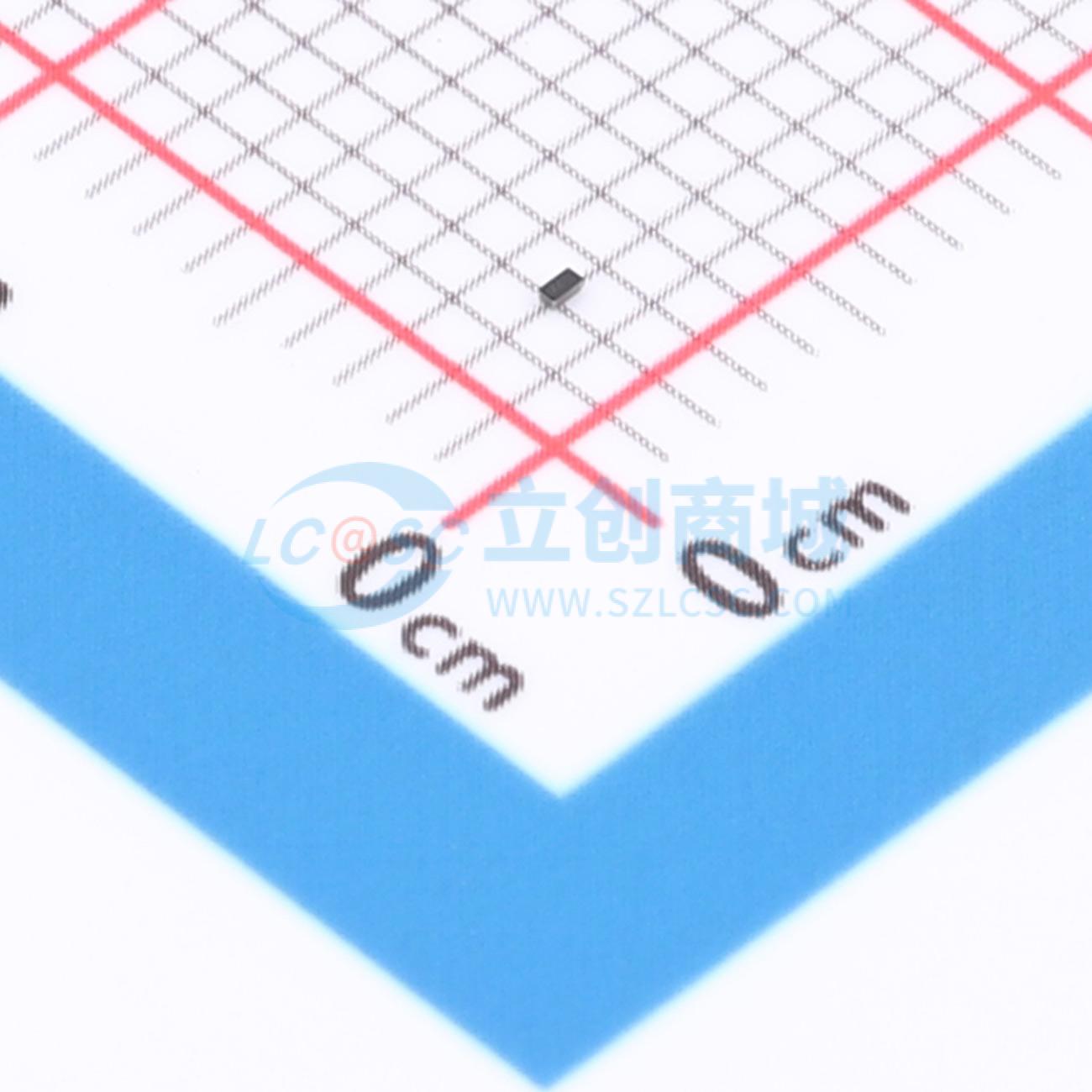

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP3371ZCTFT

TVS 3.3V截止 9A峰值脉冲

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一种超低电容的“飞法钳位”ESD保护器件，专为保护高速差分线路而设计。它具有快速响应时间、低工作电压和钳位电压以及无器件退化等特性。其最大电容为0.25pF，可用于雷电接口和USB 3.2高速线路。由于其高峰值脉冲电流能力（9A，tp = 8/20μs），这些器件也可用于EOS保护。每个器件可保护一条工作电压高达3.3伏的高速数据线。采用DFN 0.60×0.30×0.25mm 2引脚封装，小封装使设计人员能够在不适合使用阵列的应用中灵活保护单条线路。
品牌名称: SEMTECH
商品型号: RCLAMP3371ZCTFT
商品编号: C3705892
商品封装: 0201
包装方式: 编带
商品毛重: 0.015932克(g)

商品参数

商品概述

RClamp3371ZC 是一款专为保护高速差分线路而设计的超低电容“FemtoClamp”ESD 保护器件。它具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压与箝位电压，且器件性能无衰减。该器件具有极佳的 ESD 保护特性，突出表现为低峰值 ESD 箝位电压和高 ESD 耐受电压。其最大电容为 0.25pF，适用于 Thunderbolt 和 USB 3.2 高速线路。由于具备高峰值脉冲电流能力，这些器件也可用于过电应力保护。每个器件可保护一条工作电压高达 3.3V 的高速数据线。RClamp3371ZC 采用 DFN 0.60×0.30×0.25 mm 2引脚封装，小巧的封装为设计者在不适合使用阵列的应用中保护单条线路提供了灵活性。

商品特性

ESD 与过电应力保护
ESD 耐受电压
超低电容：最大 0.25pF
极小的 PCB 占用面积
保护一条高速数据线
工作电压：3.3V
低反向漏电流：在 V_R = 3.3V 时最大为 50nA
固态硅雪崩技术

应用领域

USB 3.2 Gen 2
HDMI 1.4 和 HDMI 2.0
USB Type-C
Thunderbolt
HD-SDI

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	7V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	65W

	属性	参数值
	击穿电压(VBR)	5.5V
	反向电流(Ir)	50nA
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.25pF
