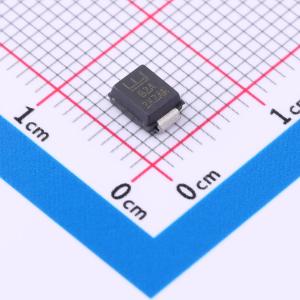

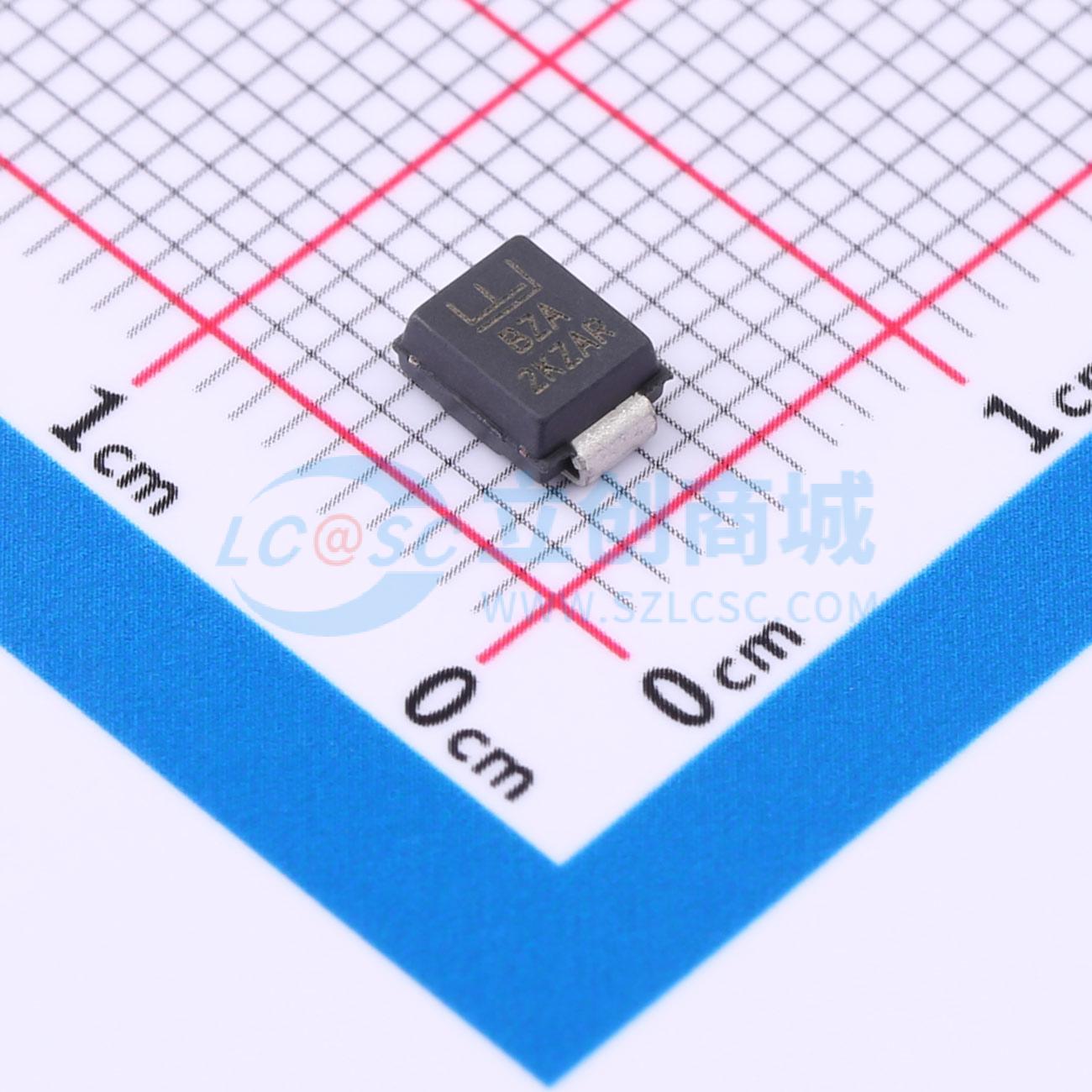

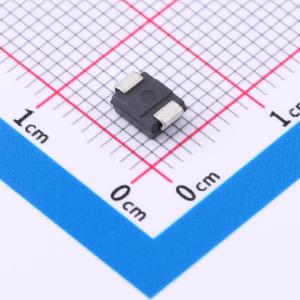

温馨提醒：图片仅供参考，商品以实物为准
TPSMB24CA-VR
双向TVS 24V截止 峰值脉冲电流：15.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSMB-VR系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMB24CA-VR
- 商品编号
- C3704755
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.203133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.5A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 8uA | |
| 工作温度 | -65℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMB-VR系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于高可靠性应用，符合汽车级AEC Q101标准
- 表面贴装元件，可最小化电路板空间
- 薄型封装，典型故障模式为在超过规定电压或电流时短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 数据线静电放电（ESD）保护符合IEC 61000 - 4 - 2标准，30kV（空气）、30kV（接触）
- 数据线电快速瞬变脉冲群（EFT）保护符合IEC 61000 - 4 - 4标准
- 玻璃钝化芯片结
- 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ns
- 出色的钳位能力
- 低增量浪涌电阻
- 对于反向工作电压（VR）>10V，典型反向电流（IR）≤1μA
- 保证高温焊接：端子在260℃下持续10秒
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，保证高温焊接
- 雾锡无铅电镀
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
- 作为隔离环路电路保护器获得UL 497B认可
应用领域
- 瞬态电压抑制（TVS）元件非常适合用于汽车应用中的输入/输出（I/O）接口、电源（VCC）总线及其他易受影响电路的保护。
