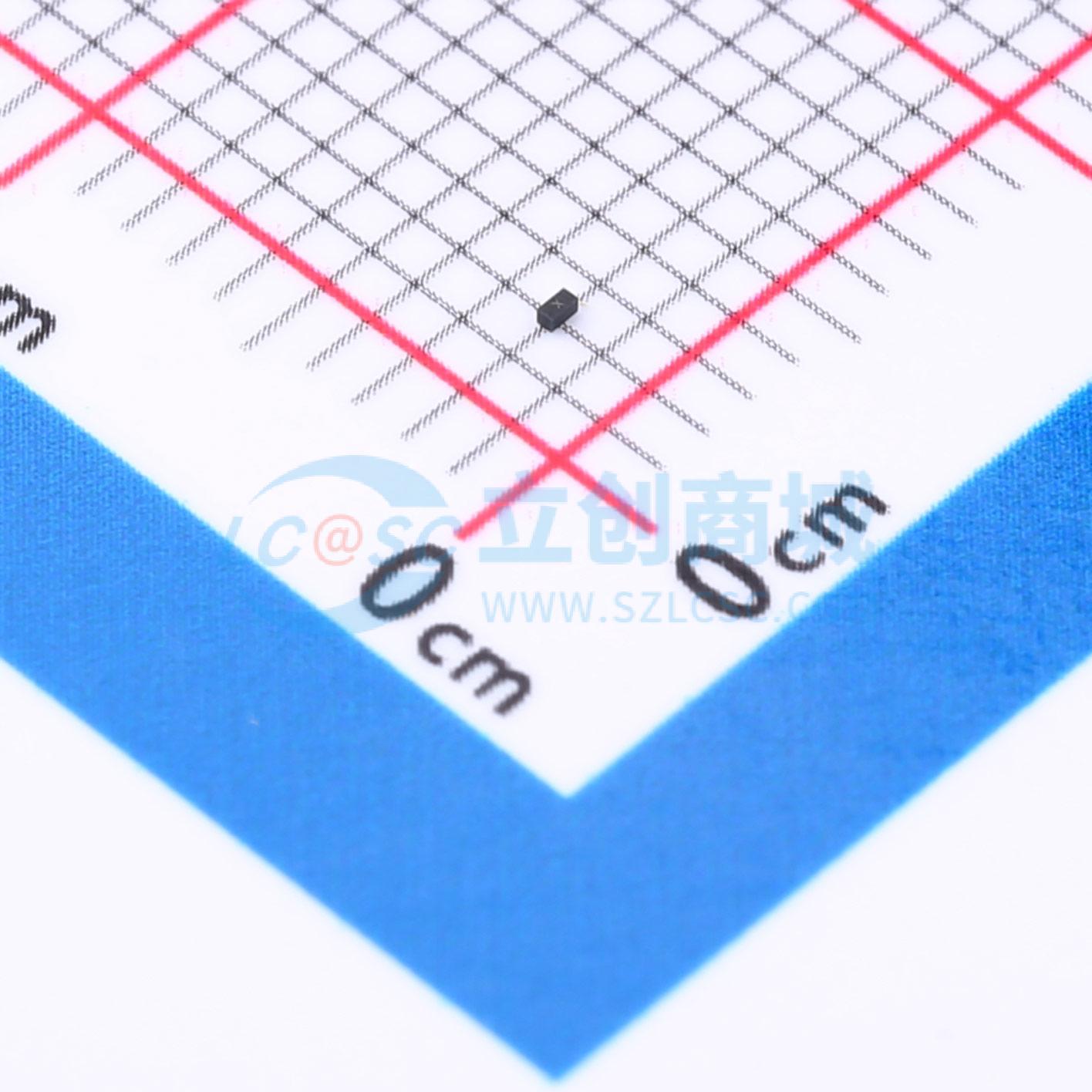

温馨提醒：图片仅供参考，商品以实物为准
SP1333-01UTG
双向TVS 3.3V截止 峰值脉冲电流：5A@8/20us
- 描述
- SP1333背对背二极管采用专有硅雪崩技术制造。这些二极管为电子设备提供了高等级的ESD（静电放电）保护。SP1333 TVS能够安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8KV接触放电）规定的最大接触放电水平的重复性ESD冲击，且性能不会下降。背对背配置为数据线提供对称的ESD保护。此外，SP1333可提供高达5A的8/20浪涌额定值，且钳位电压低。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1333-01UTG
- 商品编号
- C3704931
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.5V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 8pF |
商品概述
SP1333背对背二极管采用专有硅雪崩技术制造。这些二极管为电子设备提供了高等级的ESD（静电放电）保护。SP1333 TVS能够安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8KV接触放电）规定的最大接触放电水平的重复性ESD冲击，且性能不会下降。背对背配置为数据线提供对称的ESD保护。此外，SP1333可提供高达5A的8/20浪涌额定值，且钳位电压低。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电、±30kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷击，按照IEC 61000 - 4 - 5第2版定义为5A（8/20μs）
- 低电容8pF（典型值，VR = 0V时）
- 3.3V时低漏电流1nA（典型值）
- 节省空间的0201封装
- 无卤、无铅且符合RoHS标准
- 湿度敏感度等级（MSL - 1）
- 通过AEC - Q101认证
应用领域
- 移动电话
- 智能手机
- 便携式医疗设备
- MP3/PMP播放器
- 便携式导航组件
- 平板电脑
- 小尺寸面板
- 销售点终端
