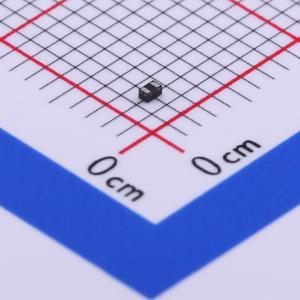

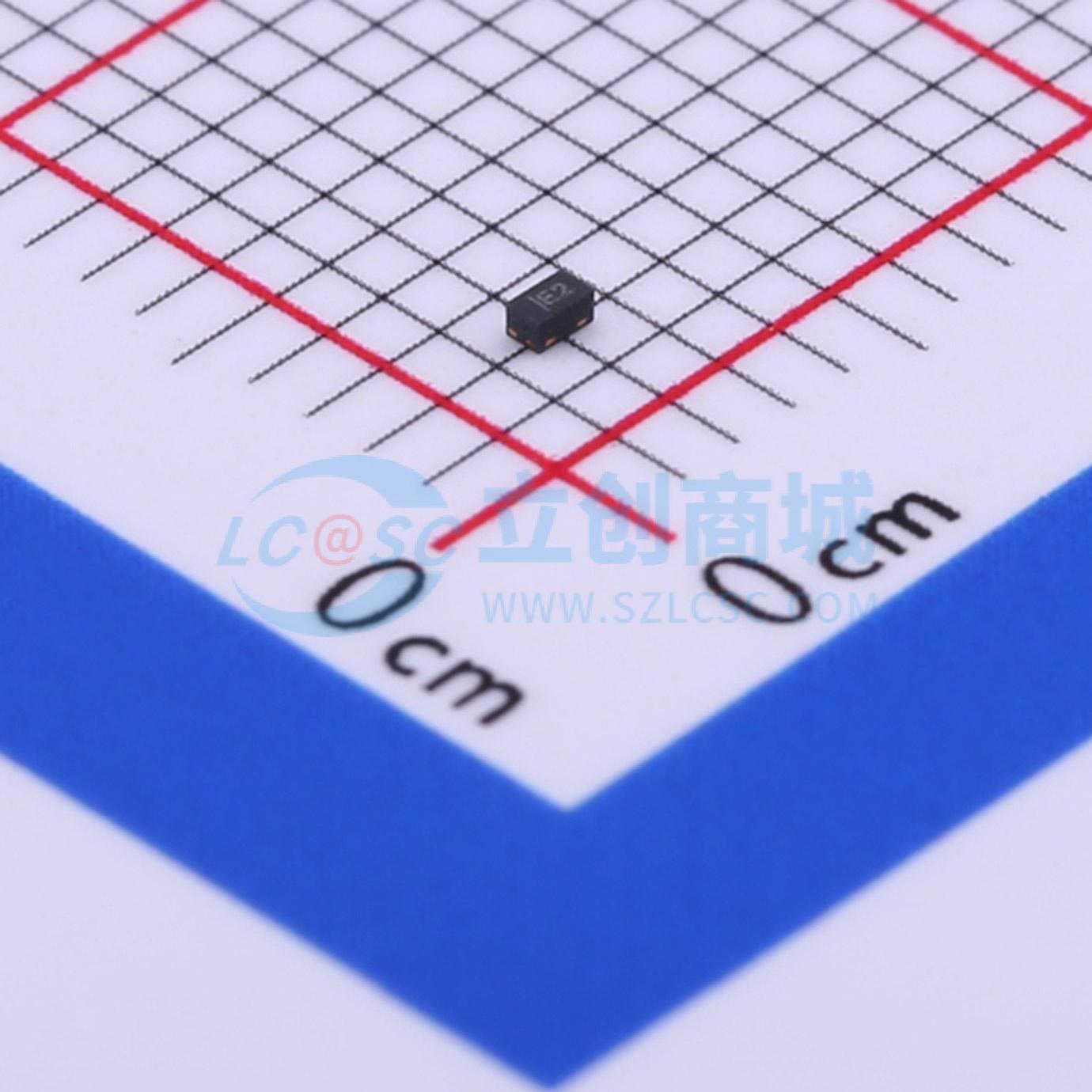

AOZ8231ADI-05

双向TVS二极管（一维）双向TVS 5V截止峰值脉冲电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AOZ8231A是一款单线路双向瞬态电压抑制二极管，旨在保护电压敏感型电子设备免受高瞬态条件和静电放电（ESD）的影响。该器件在超小型DFN 1006封装中集成了一个瞬态电压抑制（TVS）二极管。它可用于满足EC 61000 - 4 - 2标准4级（±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。AOZ8231A采用符合RoHS标准、无卤的DFN 1.0 mm×0.6 mm封装，额定环境温度范围为 - 40 ℃至 + 85 ℃。超小型1.0 mm×0.6 mm×0.5 mm DFN封装使其非常适合印刷电路板（PCB）空间有限的应用。其尺寸小且具备高ESD防护能力，使其成为保护电压敏感型电子设备免受高瞬态条件和ESD影响的理想选择。
品牌名称: AOS
商品型号: AOZ8231ADI-05
商品编号: C431199
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

商品概述

AOZ8231A是一款单线路双向瞬态电压抑制二极管，旨在保护电压敏感型电子设备免受高瞬态条件和静电放电（ESD）的影响。该器件在超小型DFN 1006封装中集成了一个瞬态电压抑制（TVS）二极管。它可用于满足EC 61000 - 4 - 2标准4级（±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。 AOZ8231A采用符合RoHS标准、无卤的DFN 1.0 mm×0.6 mm封装，额定环境温度范围为 - 40 ℃至 + 85 ℃。超小型1.0 mm×0.6 mm×0.5 mm DFN封装使其非常适合印刷电路板（PCB）空间有限的应用。其尺寸小且具备高ESD防护能力，使其成为保护电压敏感型电子设备免受高瞬态条件和ESD影响的理想选择。

商品特性

为高速数据线提供ESD保护
超过：IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电）
人体模型（HBM）±30 kV
IEC 61000 - 4 - 5（雷击）6 A（8/20 μS）
IEC 61000 - 4 - 4（电快速瞬变脉冲群）40 A
小封装节省电路板空间
低插入损耗
低钳位电压
低工作电压
无铅器件

应用领域

便携式手持设备：键盘、数据线、按钮
笔记本电脑
数码相机、便携式全球定位系统（GPS）
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 5 个)

个

起订量：5 个10000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	13.5V
	峰值脉冲电流(Ipp)	5A@8/20us
	击穿电压	5.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	13pF
