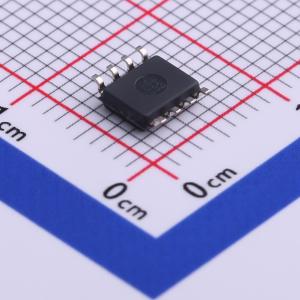

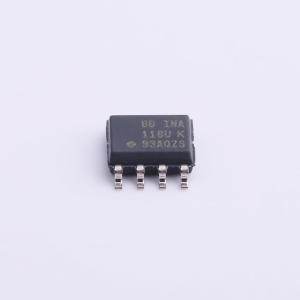

INA118U/2K5

INA118 高精度低功耗仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA118 精密低功耗仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA118U/2K5
商品编号: C431293
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	110dB
	输入偏置电流(Ib)	1nA
	输入失调电压(Vos)	25uV
	压摆率(SR)	0.9V/us
	输出电流	5mA
	轨到轨	-
	输出类型	-
	静态电流(Iq)	350uA

	属性	参数值
	输入失调电压温漂(Vos TC)	500nV/℃
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	10nV/√Hz@1kHz
	输入失调电流(Ios)	5nA
	输入失调电流温漂(Ios TC)	40pA/℃
	单电源	2.7V~36V
	双电源(Vee ~ Vcc)	1.35V~18V；-18V~-1.35V
	稳定时间	15us

商品概述

INA118是一款低功耗、通用型仪表放大器，具有出色的精度。其多功能的三运放设计和小巧的尺寸，使其成为广泛应用的理想选择。电流反馈输入电路即使在高增益（增益G = 100时带宽为70kHz）下也能提供宽带宽。单个外部电阻可设置1至10000的任意增益。内部输入保护可承受高达±40V的电压而不损坏。 INA118经过激光微调，具有低失调电压（50μV）、低漂移（0.5μV/℃）和高共模抑制比（增益G = 1000时为110dB）。INA118可在低至±1.35V的电源下工作，静态电流仅为350μA，使其成为电池供电系统的理想选择。 INA118提供8引脚塑料DIP和SO - 8表面贴装封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

最大失调电压：50μV
最大漂移：0.5μV/℃
最大输入偏置电流：5nA
最小共模抑制比：110dB
输入保护电压：±40V
宽电源范围：±1.35至±18V
低静态电流：350μA
封装：8引脚塑料DIP、SO - 8

应用领域

电桥放大器
热电偶放大器
RTD传感器放大器
医疗仪器
数据采集
