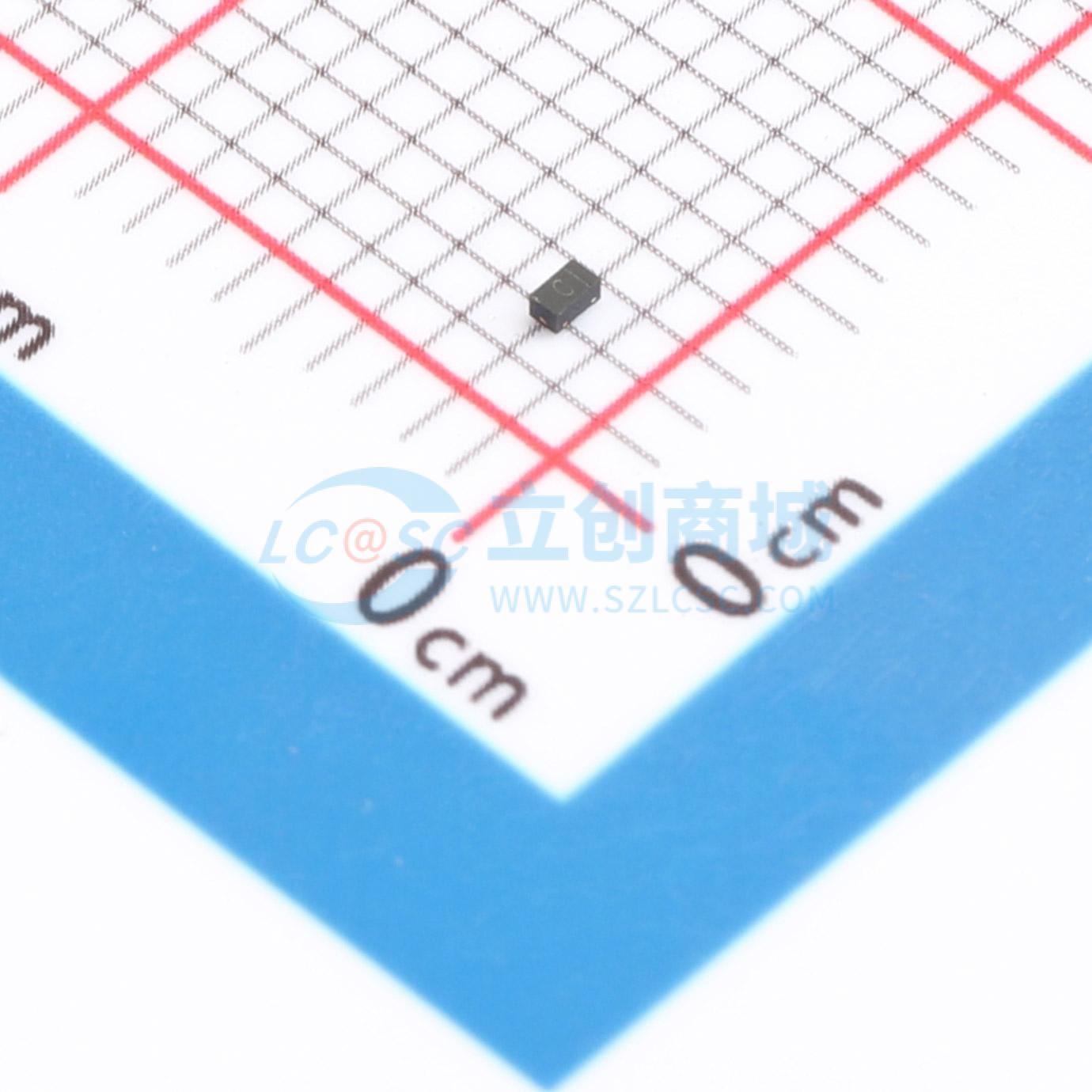

SP0402U-ELC-01ETG

TVS 7V截止 2.5A峰值脉冲

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Littelfuse(美国力特)
商品型号: SP0402U-ELC-01ETG
商品编号: C3703787
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

增强型ESD分立TVS系列为全球最具挑战性的高速串行接口提供超低电容的单向和双向ESD保护。超低电容可在最具挑战性的消费电子接口（如USB 3.1、HDMI 2.0、DisplayPort和V-by-One）上实现出色的信号完整性。该系列在提供超过22kV接触式ESD保护（IEC 61000 - 4 - 2）的同时，保持极低的泄漏和动态电阻。该系列采用行业最流行的封装尺寸（0402和0201），为信号完整性和易用性设定了更高标准。

商品特性

典型双向电容0.15 pF
典型单向电容0.30 pF
ESD，符合IEC 61000 - 4 - 2标准，±22kV接触放电，±22kV空气放电
在IPP = 2.5A（双向）、脉冲宽度tp = 8 / 20μs时，钳位电压低至14V
采用0201和0402 DFN薄型封装
有助于实现出色的信号完整性
符合ELV标准
无卤、无铅且符合RoHS标准

应用领域

超高速数据线
USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort
V-by-One

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	13V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压(VBR)	8.8V
	反向电流(Ir)	25nA
	工作温度	-30℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
