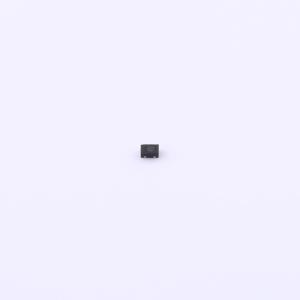

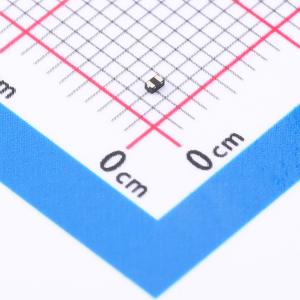

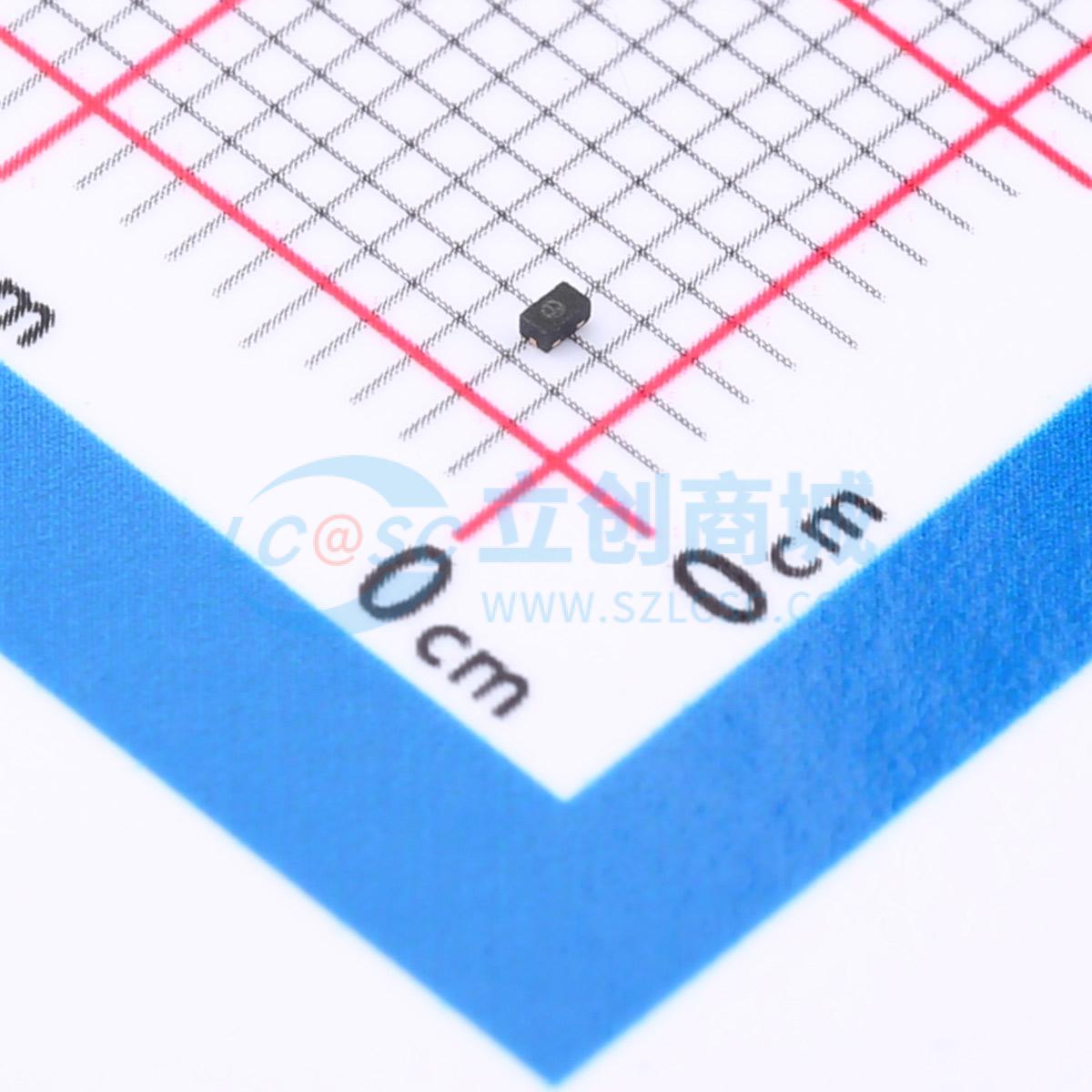

温馨提醒：图片仅供参考，商品以实物为准
SP3130-01ETG
低电容静电放电保护TVS二极管阵列
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3130-01ETG
- 商品编号
- C3704224
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | - | |
| 反向电流(Ir) | 10nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
SP3130包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些坚固的二极管能够安全吸收高达IEC 61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护。
商品特性
- 接触放电±10kV、空气放电±15kV的ESD保护（IEC 61000 - 4 - 2）
- EFT保护，符合IEC 61000 - 4 - 4标准，40A（脉冲宽度tp = 5/50ns）
- 雷电保护，符合IEC 61000 - 4 - 5第二版标准，2A（脉冲宽度tp = 8/20μs）
- 在VB = 0V时电容低至0.3pF
- 在28V时漏电流最大为50nA
- 采用节省空间的0201和0402封装尺寸
- 无卤素、无铅且符合RoHS标准
- 通过AEC - Q101认证（SOD882）
应用领域
- 平板电脑
- 超极本
- 电子阅读器
- 智能手机
- 数码相机
