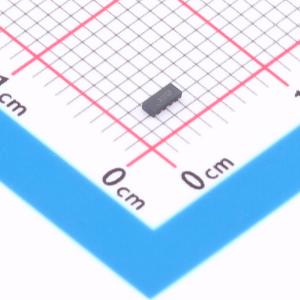

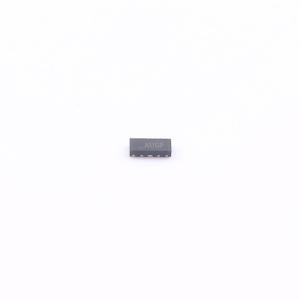

SP33R6-04UTG
用于超高速接口的雪崩二极管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP33R6-04UTG
- 商品编号
- C3700714
- 商品封装
- UDFN-10(2.5x1)
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 300mV | |
| 钳位电压 | 3.3V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 600mV | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品概述
该产品具有业界领先的击穿电压性能，可保护小于20纳米的输入/输出接口。更精细的芯片设计在高于3.3V的电压水平下有损坏风险。SP33R6是一款用于超高速接口的击穿雪崩二极管，它提供余量以支持所有低压差分信号（0.3V），同时从0.6V开始保护数据线免受损坏性过电压影响。
商品特性
- 静电放电（ESD），符合IEC 61000 - 4 - 2标准，接触放电±12kV，空气放电±15kV
- 电快速瞬变脉冲群（EFT），符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷击，符合IEC 61000 - 4 - 5第二版标准，3A（8/20μs）
- 每个输入/输出的典型电容低至0.2pF
- 无卤、无铅且符合RoHS标准
应用领域
- USB 3.2
- USB 4.0
- Thunderbolt 3.0
- PCIE
