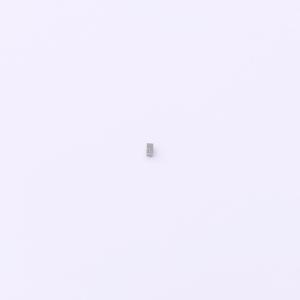

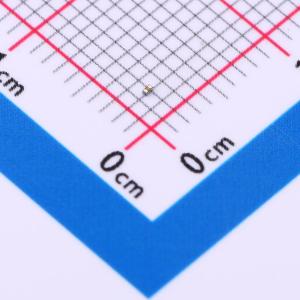

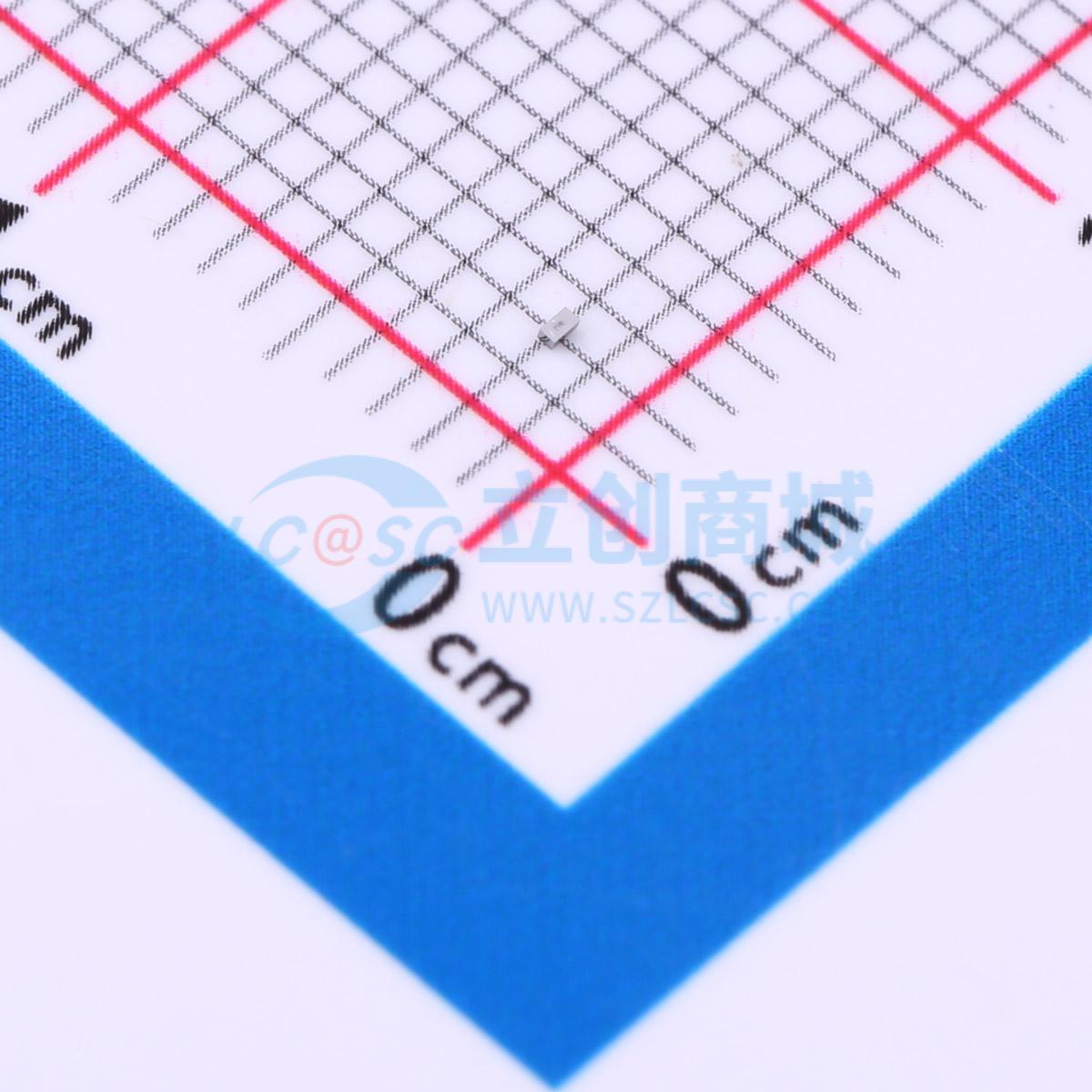

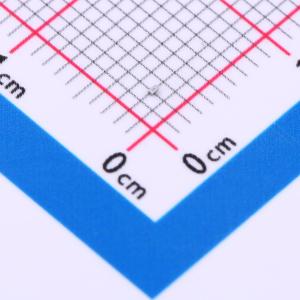

SP00R6-01WTG
ESD 300mV截止 峰值脉冲电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP00R6的特点是击穿/导通电压极低，使其成为-0.3 V至+0.3 V低压数据线的理想保护器件。这些耐用的二极管能够安全吸收超过IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP00R6-01WTG
- 商品编号
- C3700768
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 300mV | |
| 钳位电压 | 2.5V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
SP00R6的特点是击穿/导通电压极低，使其成为-0.3 V至+0.3 V低压数据线的理想保护器件。这些耐用的二极管能够安全吸收超过IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。
商品特性
- ESD，IEC 61000 - 4 - 2，±72 kV接触放电，±75 kV空气放电
- EFT，IEC 61000 - 4 - 4，30A（5/50ns）
- 浪涌耐受能力，IEC 61000 - 4 - 5第2版，3A（8/20us）
- 典型电容低至0.2pF
- 采用节省空间的0201封装
- 无卤、无铅且符合RoHS标准
应用领域
- USB 3.x
- Thunderbolt 4或3
- USB4
- USB 3.2 Gen 2x2
- USB 3.2 Gen 2
- PCI Express 6.0
