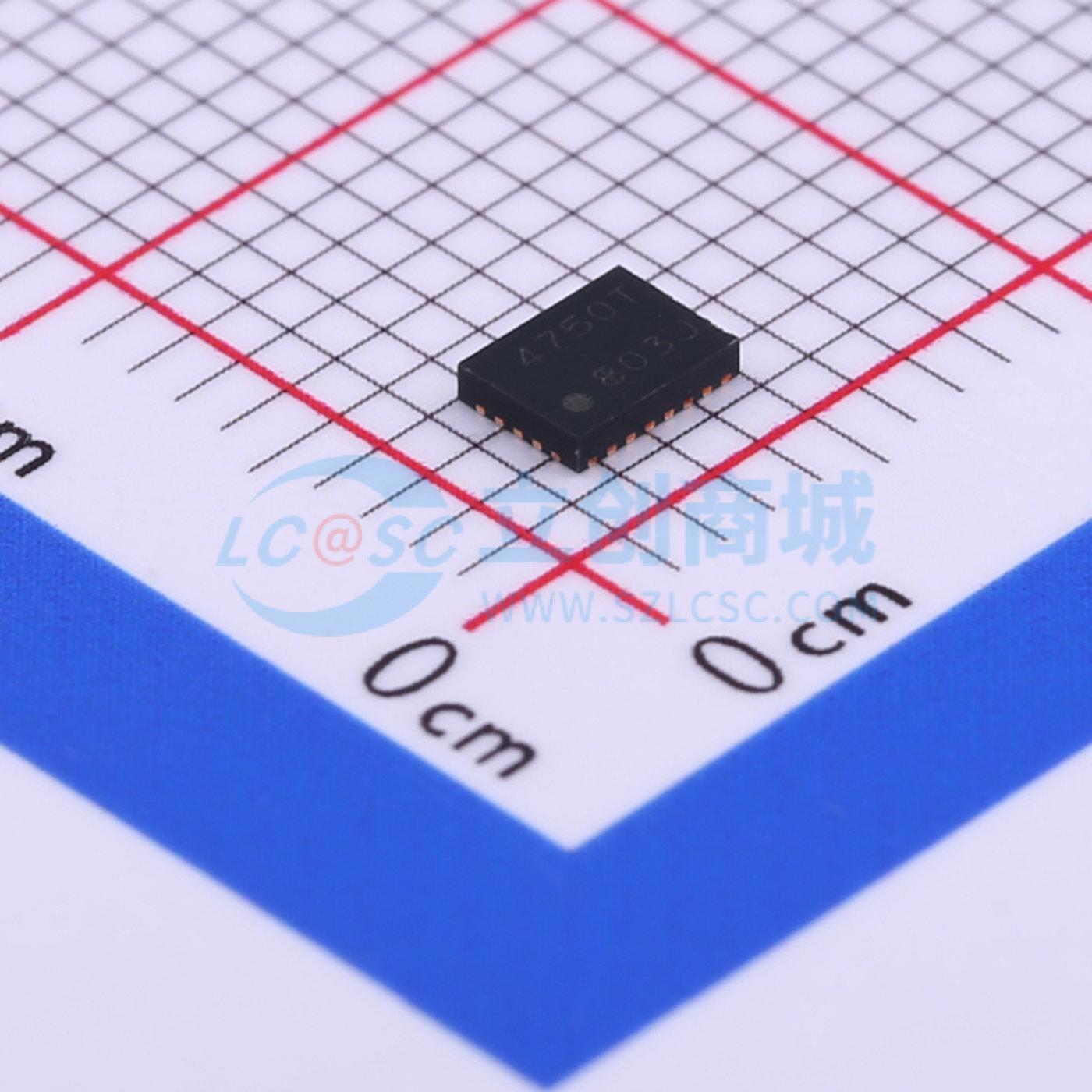

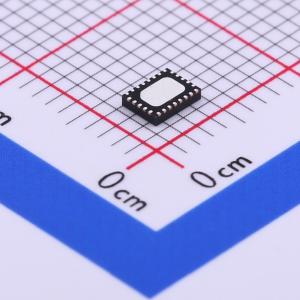

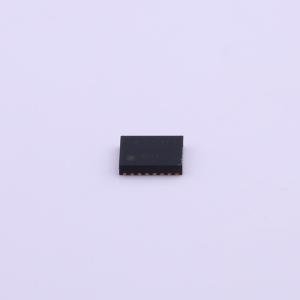

NJW4750MHH1(TE1)

四通道组合电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NJW4750是一款四通道组合电源管理芯片,包括一个宽输入范围的降压转换器和三个同步降压转换器/线性稳压器。该芯片适用于汽车应用,具有AEC-Q100 Grade 1认证,工作温度范围为-40至125°C。每个通道都有独立的使能引脚和电源良好引脚,支持灵活的上电顺序配置。
品牌名称: JRC
商品型号: NJW4750MHH1(TE1)
商品编号: C430895
商品封装: EQFN26-HH-EP(2.6x3.4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

NJW4750是一款四通道组合稳压器，包含一个宽输入范围降压转换器和三个次级同步降压转换器/LDO。通道3可选择同步降压转换器模式或LDO模式。因此，NJW4750在构建适用于各种应用的电源模块时增加了选择。为降低EMI噪声，NJW4750的通道1与通道2/3采用反相操作。每个稳压器都有独立的使能引脚和电源正常引脚。因此，可以进行灵活的上电顺序配置。 NJW4750根据应用需求提供两种过流保护。此外，它采用了一种新的过流检测方法，更安全且有助于减小电感器的尺寸。采用小封装：3.4mm×2.6mm QFN，适用于相机模块等小型应用。

商品特性

通过AEC-Q100 1级认证
工作温度范围为-40至125℃
包含四个稳压器；通道1：宽输入范围1.2A降压转换器。通道2：低压0.6A同步降压转换器。通道3：可选稳压器。低压0.6A同步降压转换器/低压0.3A LDO。通道4：低压0.3A LDO
宽工作输入电压范围：3.9V（欠压锁定开启：3.35V）至40V（通道1）；2.4V至5.5V（通道2、通道3、通道4）
自由上电顺序 - 独立电源正常功能（高精度-7%，+15%） - 独立待机功能
保护功能 - 欠压锁定（UVLO） - 过流保护功能，确保更安全的操作（打嗝或锁存） - 热关断
振荡频率280kHz至2.4MHz
外部时钟同步
通道1与通道2/3反相操作
电流模式控制降压转换器
内置补偿电路
软启动功能

应用领域

相机模块（汽车）
雷达（汽车）
光电传感器（工厂自动化）
小型应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出电流	1.2A；600mA；600mA；300mA
	开关频率	280kHz~2.4MHz
	工作温度	-40℃~+125℃
	同步整流	是

	属性	参数值
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
