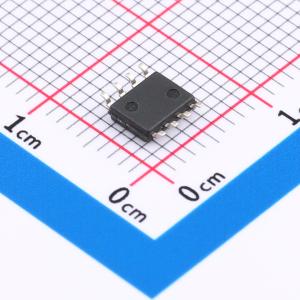

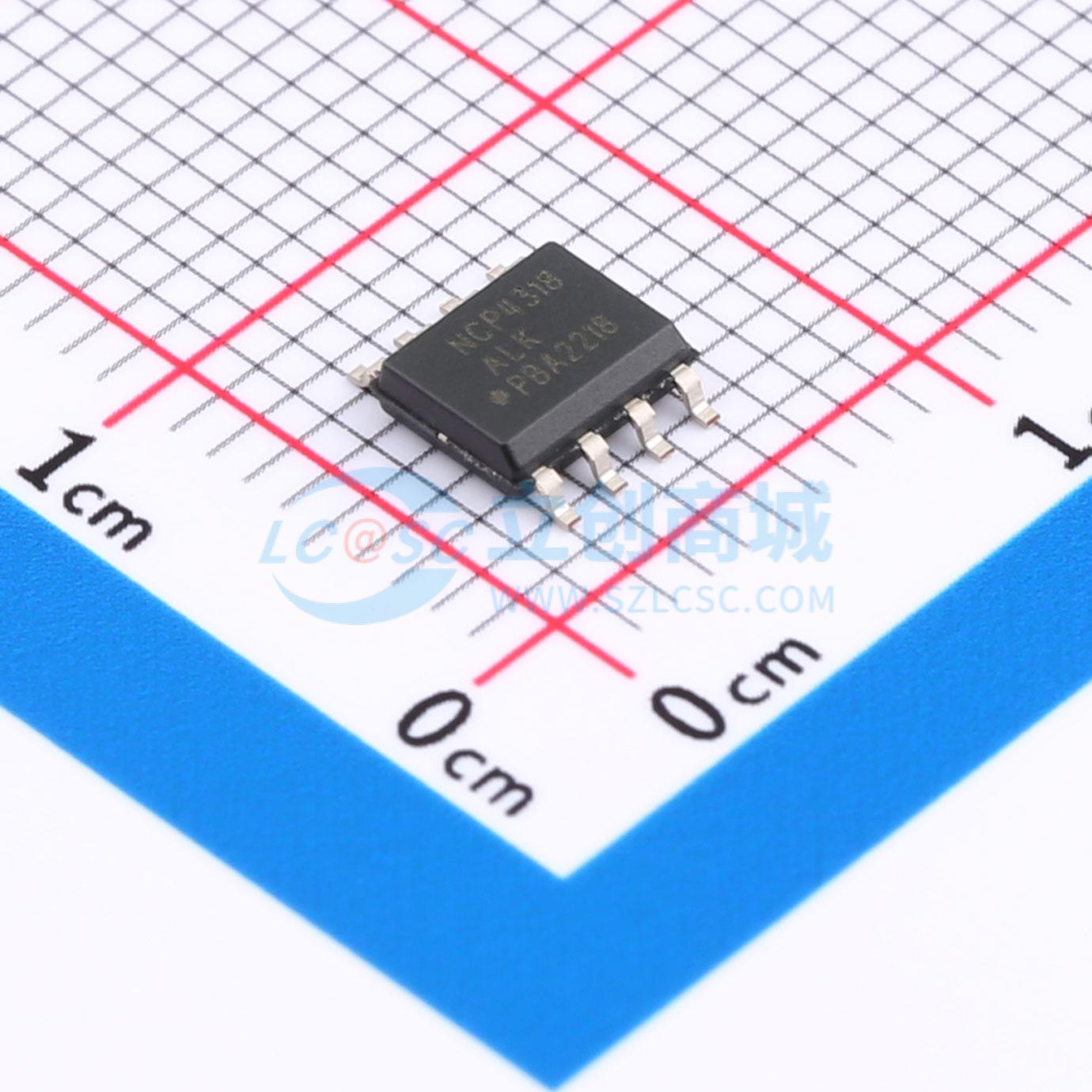

温馨提醒：图片仅供参考，商品以实物为准
NCP4318ALKDR2G
用于 LLC 谐振转换器的高级同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP4318是一款适用于LLC谐振转换器的先进同步整流(SR)控制器，具有最少的外部组件。它有两个栅极驱动器用于驱动SR MOSFETs以整流二次变压器绕组的输出。这两个栅极驱动器有自己的漏极和源极感应引脚，并且独立运行。先进的自适应死区时间控制补偿寄生电感上的电压，以最小化体二极管导通并最大化系统效率。先进的关断控制算法允许在整个负载范围内稳定SR操作。NCP4318有两种引脚分配版本——NCP4318A和NCP4318B，以及两种封装类型——SOIC−8和SOIC−8 EP。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP4318ALKDR2G
- 商品编号
- C3688681
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | 6.5V~35V | |
| 阈值电压 | 242mV |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 2 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 100uA |
商品概述
NCP4318是一款适用于LLC谐振转换器的先进同步整流(SR)控制器，具有最少的外部组件。它有两个栅极驱动器用于驱动SR MOSFETs以整流二次变压器绕组的输出。这两个栅极驱动器有自己的漏极和源极感应引脚，并且独立运行。先进的自适应死区时间控制补偿寄生电感上的电压，以最小化体二极管导通并最大化系统效率。先进的关断控制算法允许在整个负载范围内稳定SR操作。NCP4318有两种引脚分配版本——NCP4318A和NCP4318B，以及两种封装类型——SOIC−8和SOIC−8 EP。
应用领域
- 高功率密度适配器
- 大屏幕LED-TV和OLED-TV电源
- 高效率台式机和服务器电源
- 网络和电信电源
- 高功率LED照明
