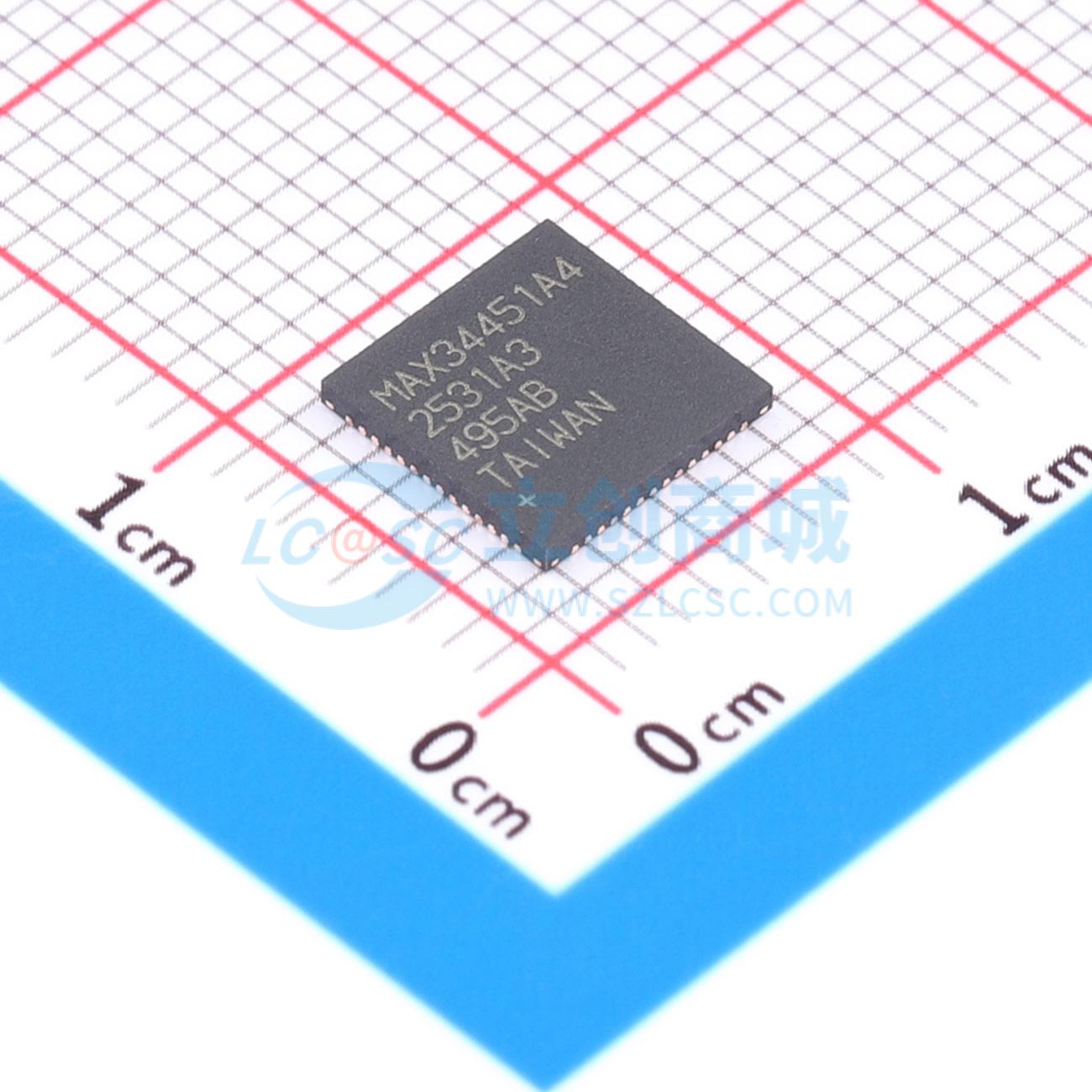

MAX34451ETNA4+
PMBus 16 通道电压/电流监测器和 12 通道定序器/裕度调节器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PMBus 16通道V/I监测器和12通道排序/调压电路、提供无与伦比的排序、监测、故障记录及PWM微调功能
- 商品型号
- MAX34451ETNA4+
- 商品编号
- C3688723
- 商品封装
- TQFN-56(7x7)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) |
商品概述
MAX34451是一款电源系统管理器，能够监控多达16个不同的电压轨或电流，还能对多达12个电源进行排序和裕度调节。该系统管理器监控电源输出电压和电流，并持续检查它们是否超出用户可编程的上下阈值限制。如果检测到故障，设备会自动有序地关闭系统。该设备可以在电源开启和关闭时以任意顺序对电源进行排序。该设备能够将电源输出电压闭环调节到用户可编程的水平。该设备包含一个内部温度传感器，并可支持多达四个外部远程温度传感器。一旦配置完成，设备可以在无需主机干预的情况下自主运行。
商品特性
- 集成功能可实现对多个电源的管理，以最大化系统性能
- 16通道电压或电流监控
- 12通道排序和裕度调节（8个PWM、4个外部电流DAC（1个DS4424）和排序功能）
- 可通过并行设备扩展通道操作
- 远程接地感应可提高测量精度
- 可编程的基于时间或事件的上下排序
- 双排序环路
- 可配置的组合逻辑，支持多达16个通用输入和20个通用输出
- 自动闭环裕度调节
- 无需外部时钟
- 符合PMBus标准的命令接口
- 快速、可靠的控制和故障检测可提高系统可靠性
- 快速最小/最大阈值偏移检测
- 支持多达5个温度传感器（1个内部和4个远程）
- 所有温度传感器的故障检测
- 报告多个参数的峰值、最小值和平均值
- 可编程报警输出
- 板载非易失性黑匣子故障记录和默认配置设置
- I²C/SMBus兼容的串行总线，带有总线超时功能，简化了向MAX34451添加额外温度传感器和DAC的操作
- +3.0V至+3.6V电源电压
应用领域
- 网络交换机/路由器
- 基站
- 服务器
- 智能电网网络系统
