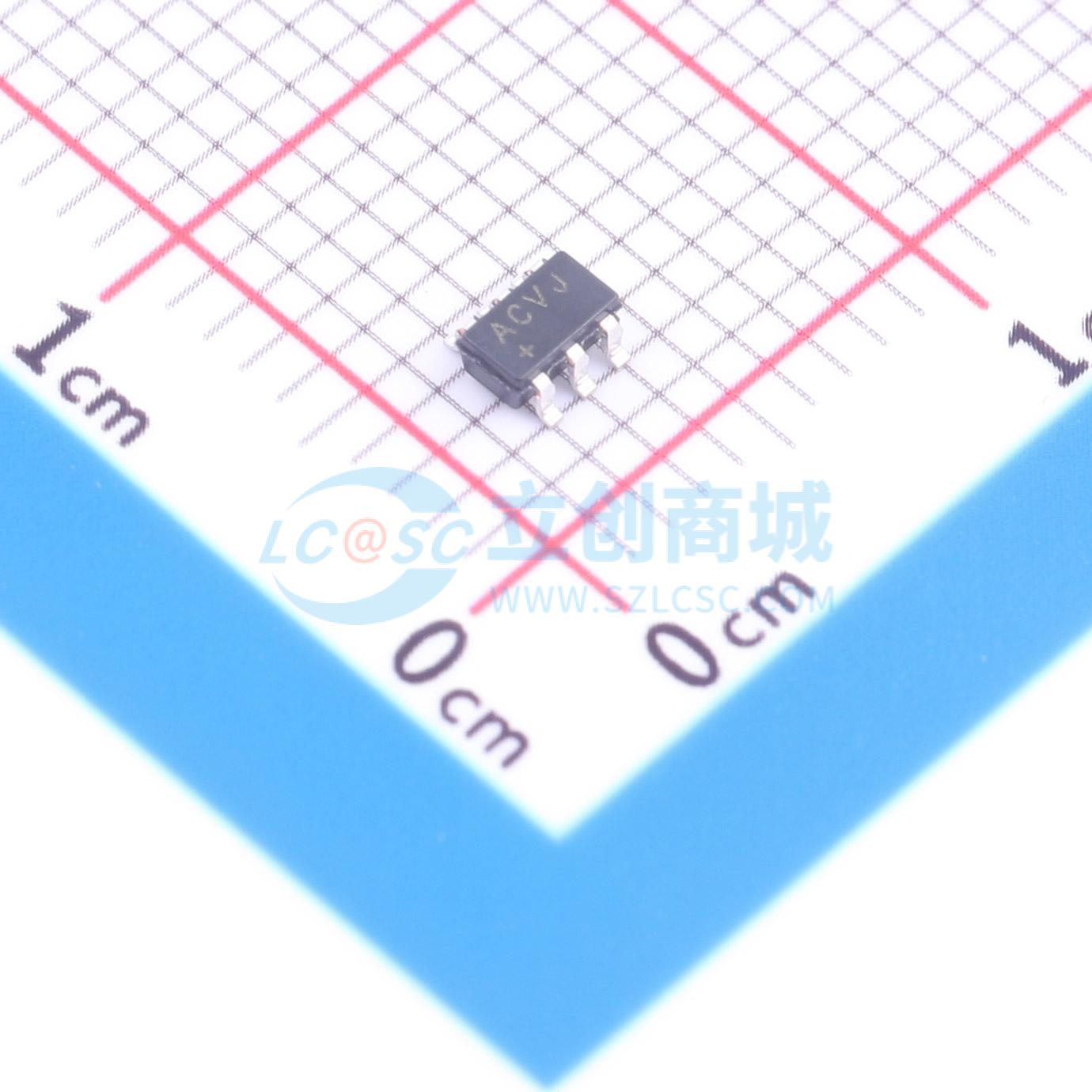

温馨提醒：图片仅供参考，商品以实物为准
MAX16150AUT+T
微功耗按钮式开/关控制器及电池保鲜密封装置
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- nanoPower按键开/关控制器和电池保鲜、MAX16150为按键开/关控制器，具有开关去抖和内置锁存器。
- 商品型号
- MAX16150AUT+T
- 商品编号
- C3688042
- 商品封装
- SOT-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源控制器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.3V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 20nA |
商品概述
MAx16150是一种极低功耗的按键式开/关控制器，具有去抖动器和内置锁存器。该器件接受来自机械开关的噪声输入，并响应于PB_IN处的去抖动周期超过的开关闭合，产生干净的锁存输出以及一次性中断输出。PB_N处的开关闭合时间超过关断周期会导致锁存输出失活，而另一种器件则保持锁存输出被激活。
MAx16150的工作电压范围为+1.3V至+5.5V，功耗低于20nA，以确保在低功耗应用中最大限度地减少电池耗电，并允许将其用作电池“新鲜度封印”。稳健的开关输入（PB_N）可承受高达±60V的电平，并具有±15kV的ESD保护，可在恶劣环境中工作。锁存输出可用作逻辑信号来控制稳压器，或者可用作开关，在负载电流较低时将负载直接连接到电源，提供20mA的输出电流，电压降小于100mV。一个单独的INT输出在检测到有效的按键信号时提供系统中断。一个异步CLR输入允许外部信号强制锁存输出关闭。
MAx16150的工作温度范围为-40°C至+125°C，并提供1mm x 1.5mm，6焊盘晶圆级封装（WLP）和6引脚薄型SOT23封装。
应用领域
- 便携设备
- 手持消费电子
- 工业设备一次性低功耗电子产品
