MAX17606AZT+T

MAX17606是一款次级侧同步驱动器和控制器，专为工作在不连续导通模式（DCM）或边界导通模式（BCM）的隔离反激式拓扑而设计。通过用MOSFET取代次级二极管，该器件提高了效率并简化了热管理。其7V的VDRV使其适用于驱动用于反激式同步整流的逻辑电平MOSFET和标准MOSFET。36V的输入电压允许它从次级MOSFET的输出电压或整流后的漏极电压获取驱动。可编程的最小导通和关断时间提供了所需的灵活性，能够可靠地处理与变压器寄生元件相关的振铃。凭借2A/4A的源/灌电流，MAX17606非常适合驱动具有快速栅极转换时间的低RDS(on)功率MOSFET。

对于中低功率应用，由于反激式转换器的简单性和低成本，它是首选方案。然而，在高输出电流应用中，次级二极管整流器的高功耗以及由此产生的热管理需求是一个问题。MAX17606通过允许用同步整流nMOSFET取代次级二极管，消除了这一限制。使用nMOSFET作为次级同步整流器可降低功耗并提高系统效率，同时与整流二极管相比，可提供更高的输出电流。

该器件包含在工作于DCM的反激式转换器中实现次级侧同步整流器所需的所有控制和逻辑电路。本质上，通过检测外部nMOSFET的漏源电压，并在正确的时机导通nMOSFET，该器件可模拟理想的二极管整流器。

• 4.5V至36V宽输入电压范围
• 2A/4A峰值源/灌栅极驱动电流
• 适用于不连续导通模式（DCM）、边界导通模式（BCM）
• 320μA（典型值）低静态电流
• 可编程关断触发点，可编程最小关断时间以处理DCM振铃
• 热关断保护

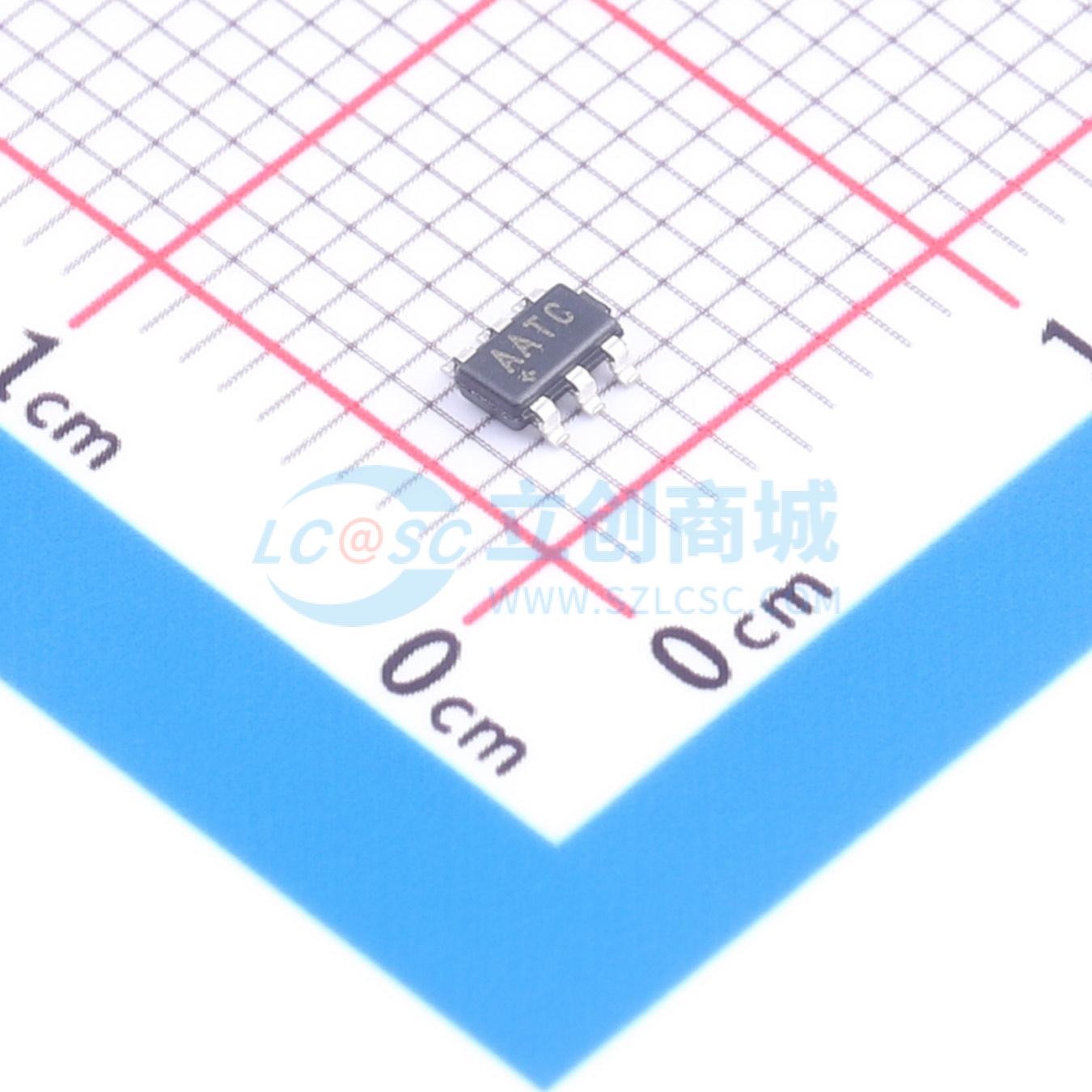

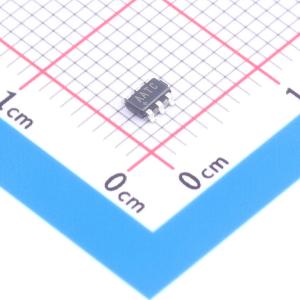

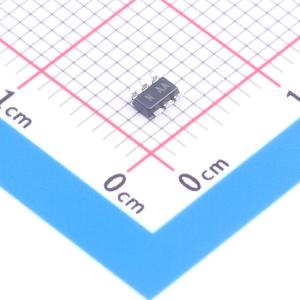

• 6引脚SOT - 23封装

• 高效隔离反激式转换器
