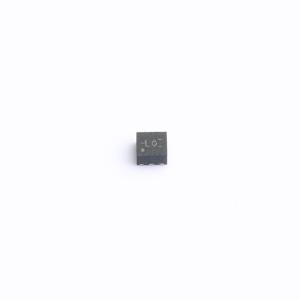

TPS3899PL16DSERQ1

具有可编程感应和复位延迟以及按钮监视器的毫微功耗、精密电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3899-Q1 具有可编程感应和复位延迟功能的汽车纳瓦级功率监控器
品牌名称: TI(德州仪器)
商品型号: TPS3899PL16DSERQ1
商品编号: C3685069
商品封装: WSON-6(1.5x1.5)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

TPS3899-Q1 是一款毫微级功率、精密电压监控器，具有 ±0.5% 的阈值精度和可编程感应和复位延时时间，并采用节省空间的 6 引脚 1.5mm×1.5mm WSON 封装。TPS3899-Q1 是一款功能丰富的电压监控器，可提供同类产品中超小型的总解决方案尺寸。在监控电压轨或按钮信号时，内置迟滞和可编程延迟可防止出现错误的复位信号。通过单独的 VDD 和 SENSE 引脚，可实现高可靠性系统所需的冗余。SENSE 已从 VDD 去耦，可以监控除 VDD 之外的轨电压。SENSE 引脚的高阻抗输入支持使用可选的外部电阻器。CTS 和 CTR 都提供了对 RESET 信号的上升沿和下降沿进行延迟调整的能力。CTS 忽略受监控电压轨上的电压干扰，从而也可充当去抖动器；作为手动复位工作时，用于强制系统复位。 TPS3899-Q1 以紧凑的外形提供了精密的性能和卓越的功能，成为各种汽车和电池供电/低功耗应用的理想解决方案。该器件的额定工作温度范围为 –40°C 至 +125°C (TA)。

商品特性

符合汽车应用标准：具有符合 AEC-Q100 标准的下列特性：器件温度等级 1: -40°C 至 +125°C 的工作环境温度范围；器件 HBM ESD 分类等级 2；器件 CDM ESD 分类等级 C7B
专为高性能而设计：毫微静态电流：125nA（典型值）；高阈值精度：±0.5%（典型值）；内置精密迟滞 (VHYS): 5%（典型值）
适用于多种应用：工作电压范围：0.85V 至 6V（DL 和 PL 输出）；1V 至 6V（PH 输出）；可调节阈值电压：0.505V（典型值）；精密电压和按钮监视器；可编程感应和复位延迟；固定电压 (VT-): 0.8V 至 5.4V（步长为 0.1V）
多种输出拓扑/封装类型：TPS3899DL-Q1：漏极开路，低电平有效 (RESET)；TPS3899PL-Q1：推挽，低电平有效 (RESET)；TPS3899PH-Q1：推挽，高电平有效 (RESET)；封装：1.5mm × 1.5mm WSON (DSE)

应用领域

高级驾驶辅助系统 (ADAS)
信息娱乐系统音响主机
汽车网关
摄像头模块
雷达 ECU
汽车外部放大器

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	850mV~6V
	复位有效电平	低电平有效
	阈值电压	1.6V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	29ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	125nA
