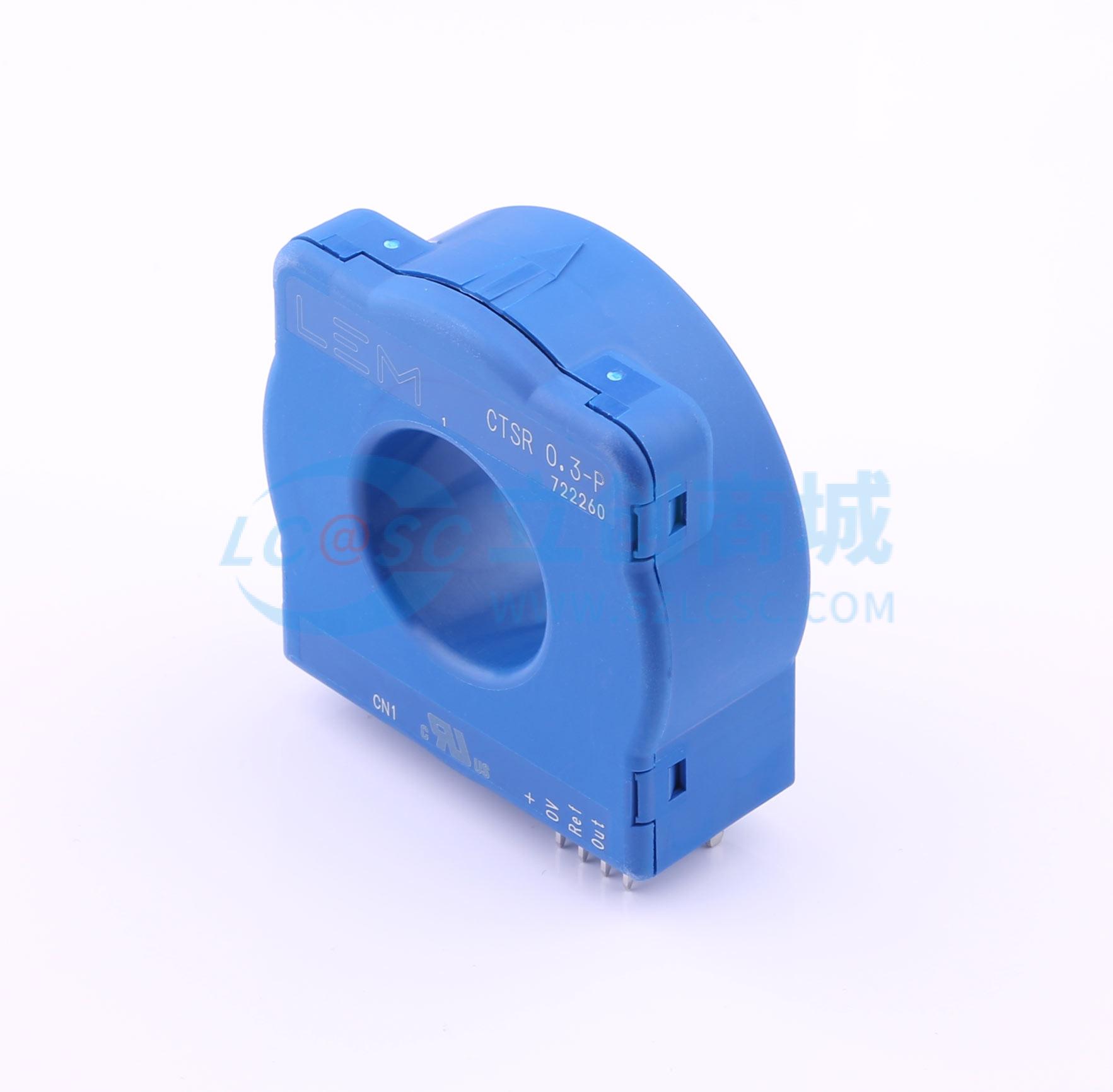

CTSR 0.3-P实物图

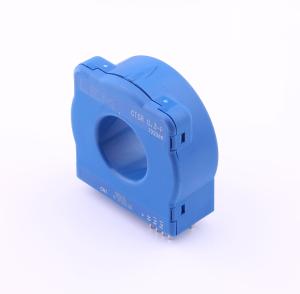

  • CTSR 0.3-P商品缩略图

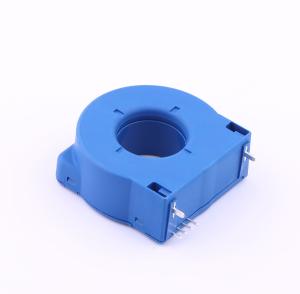

  • CTSR 0.3-P商品缩略图
  • 引脚图

温馨提醒：图片仅供参考，商品以实物为准

CTSR 0.3-P

闭环电流互感器，具备电压输出、单电源电压、隔离塑料外壳、PCB 安装等特点，适用于电流测量和故障检测

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
用于电流的电子测量：直流、交流、脉冲电流，且一次电路和二次电路之间采用电隔离。
品牌名称
LEM(莱姆)
商品型号
CTSR 0.3-P
商品编号
C3684439
商品封装
插件​
包装方式
管装
商品毛重
37.9克(g)

商品参数

属性参数值
商品目录电流传感器
电流测量范围±500mA
工作电压4.75V~5.25V
隔离电压(Vrms)2200Vrms
灵敏度4V/A
属性参数值
待机电流-
工作温度-40℃~+105℃
响应时间(tr)50us
双向电流检测支持
功能特性上电复位；内置清零与自检

商品概述

用于电流的电子测量，包括直流、交流、脉冲等，在初级和次级电路之间具有电流隔离。

商品特性

  • 闭环（补偿）电流传感器
  • 电压输出
  • 单电源电压
  • 符合UL 94 - V0标准的隔离塑料外壳材料
  • 可进行PCB安装
  • 高精度
  • 温度漂移引起的失调极低
  • 大孔径（20.1 mm）
  • 高过载能力
  • 高隔离能力
  • 参考引脚有Ref In和Ref Out两种模式
  • 具有消磁和测试功能

应用领域

  • 剩余电流测量
  • 无变压器光伏逆变器中的泄漏电流测量
  • 光伏阵列的首次人体接触保护
  • 电源故障检测
  • 对称故障检测（例如电机逆变器后）
  • 堆叠直流电源中的泄漏电流检测
  • 单相或三相标称电流测量，每根线最高可达±30 A（直流或交流）
  • 工业应用
  • 适用于满足VDE 0126 - 1 - 1和UL 1741标准
