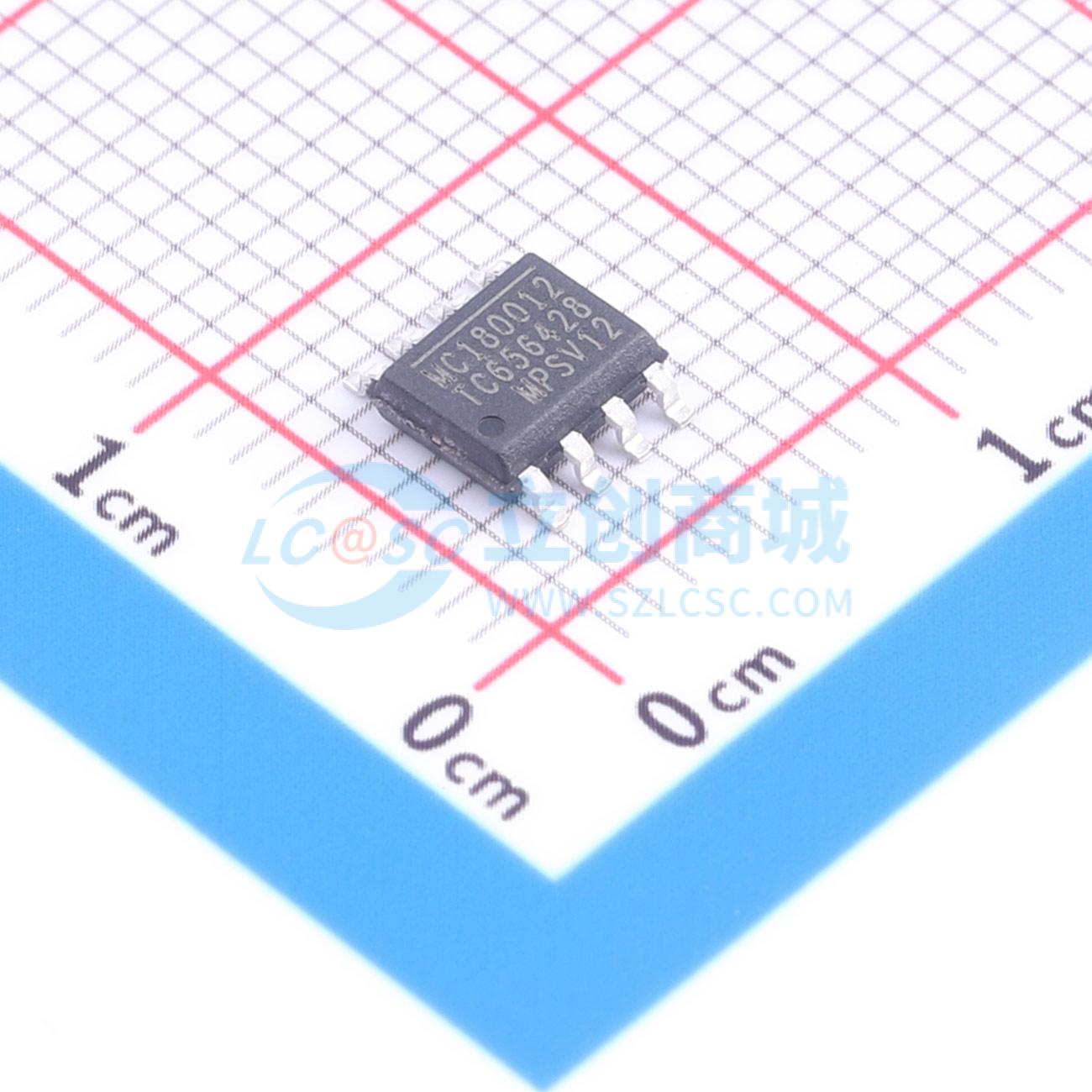

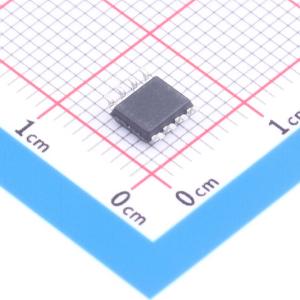

MCS1800GS-12-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MCS1800GS-12-Z
商品编号: C3684322
商品封装: SOIC-8
包装方式: 编带
商品毛重: 6.525克(g)

商品参数

商品概述

MCS1800是一款用于交流或直流电流检测的线性霍尔效应电流传感器。霍尔阵列采用差分方式，可抵消任何杂散磁场。低电阻的初级导体允许电流靠近集成电路流动，该集成电路包含高精度霍尔效应传感器。此电流会产生一个磁场，集成的霍尔效应换能器在两个不同点对其进行感应。然后，这两点之间的磁场差异被转换为与施加电流成正比的电压。采用旋转电流技术实现低稳定失调。初级导电路径的引脚与传感器引线之间的电流隔离，使MCS1800能够替代光隔离器或其他隔离设备。 MCS1800仅需最少数量的常用标准外部组件。该器件的小尺寸节省了电路板空间，非常适合空间受限的应用。MCS1800采用SOIC - 8封装。

商品特性

3.3V单电源供电
通过差分传感对外部磁场免疫
200V有效值工作电压，用于基本隔离
工作温度：-40°C至+125°C
1.2mΩ内部导体电阻
±12.5A和±25A量程
可调带宽高达100kHz
4μs输出上升时间
输出与电源电压成比例
输出与交流或直流电流成正比
工厂校准以确保精度
无磁滞现象
集成屏蔽，抑制电流导体到芯片的电容耦合（高达10V/ns）
采用SOIC - 8封装

应用领域

电机控制
汽车系统
负载检测与管理
开关模式电源
过流故障保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±12.5A
	工作电压	3V~3.6V

	属性	参数值
	灵敏度	110mV/A
	工作温度	-40℃~+125℃
	功能特性	上电复位；双向检测；欠压锁定
