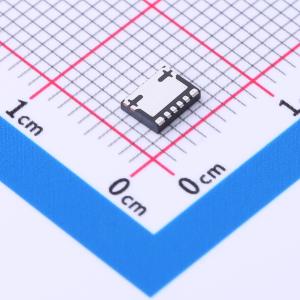

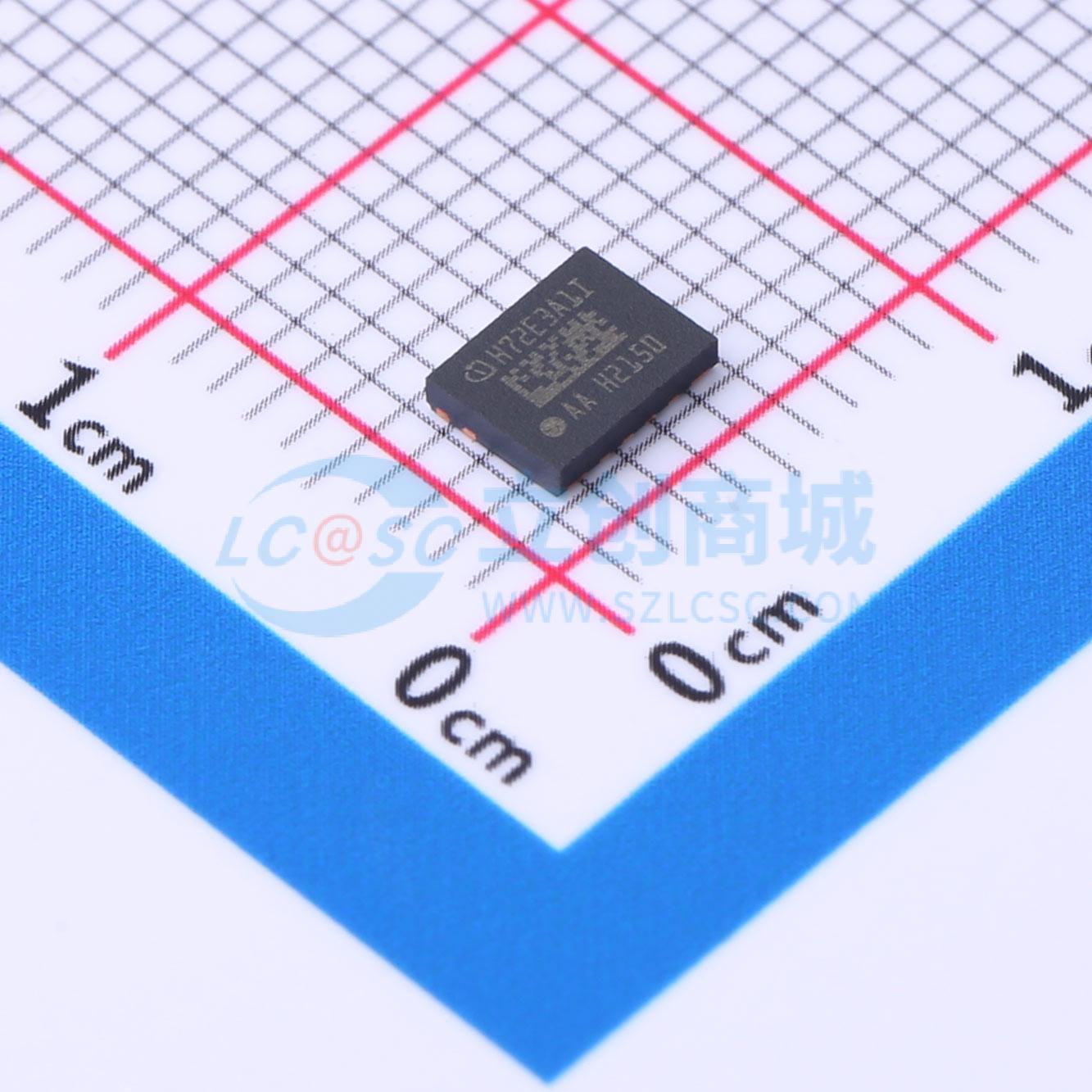

TLE4972AE35S5XUMA1

TLE4972是一款用于交流和直流测量的高精度微型无磁芯电流传感器，具有模拟接口和两个快速过流检测输出。其成熟稳健的单片霍尔技术能够精确、高线性地测量电流产生的磁场。全量程高达±31毫特斯拉，可测量高达2000安培的电流。避免了采用磁通集中技术的开环传感器常见的所有负面影响（例如饱和、迟滞）。该传感器依据功能安全标准ISO 26262开发，并配备内部自诊断功能。典型应用包括电气驱动、车载充电器、电池主开关、电源、高电压应用中的过载和过流检测。其数字辅助模拟概念得益于专有的数字应力和温度补偿，在温度和寿命范围内具有出色的稳定性。差分测量原理使其在恶劣环境下工作时具有强大的抗杂散磁场能力。传感器提供两种封装，以支持广泛的系统集成场景。两个独立的过流检测引脚可在测量电流超过配置阈值时提供快速输出信号，典型时间为0.7微秒。传感器作为预校准产品提供，可在温度和应力范围内提供精确性能。TLE4972具有原位校准能力，可在系统层面实现最高精度。其高可配置性使其能够适应多种应用。

• 高精度、可扩展的直流和交流电流检测。
• 在温度和寿命范围内具有极低的灵敏度误差和出色的失调稳定性。
• 高带宽提供快速响应时间和低相位延迟。
• 差分传感器原理确保卓越的磁杂散场抑制。
• 两个独立的快速过流检测引脚，具有可配置阈值，支持电源电路的快速保护机制，典型时间为0.7微秒。全量程高达31毫特斯拉，适用于高电流应用。
• 小尺寸外形有助于降低插入电阻和功率损耗。
• 可配置的模拟输出操作模式。
• 电源电压范围为3.1至3.5伏。
• 依据ISO 26262标准开发，满足最高ASIL B等级的安全要求。
• 不同的封装解决方案，适用于不同布线方案中的优化系统集成。

• 电气驱动
• 车载充电器
• 电池主开关
• 电源
• 过载和过流检测
