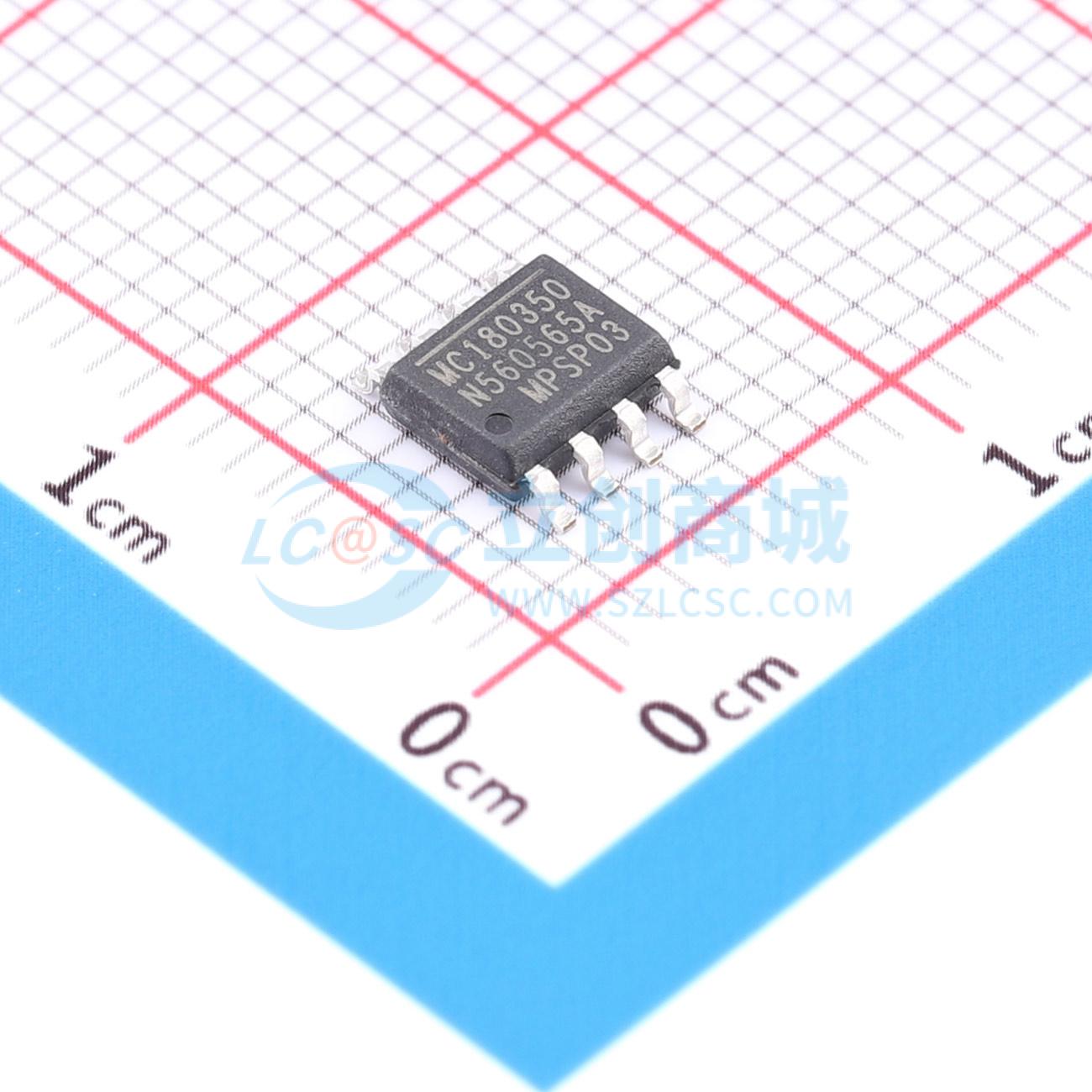

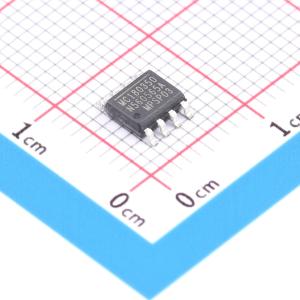

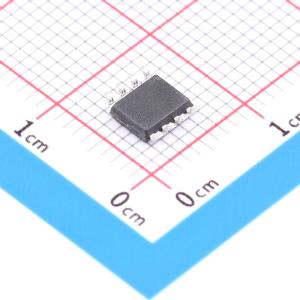

温馨提醒：图片仅供参考，商品以实物为准

MCS1803GS-50-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MCS1803GS-50-Z
商品编号: C3684295
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.528克(g)

商品参数

商品概述

MCS1803 是一款用于交流或直流电流检测的线性霍尔效应电流传感器。其差分霍尔阵列可抵消任何杂散磁场。低电阻初级导体允许电流在靠近集成电路的位置流动，该集成电路包含高精度霍尔效应传感器。该电流产生磁场，由集成的霍尔效应传感器在两个不同点进行检测。这两点之间的磁场差随后被转换为与施加电流成比例的电压。采用旋转电流技术以实现低且稳定的偏移。初级导电路径引脚与传感器引线之间的电流隔离使 MCS1803 能够替代光耦或其他隔离器件。该器件所需的外部元件数量极少且均为常用标准件。其小巧的封装节省电路板面积，非常适合空间受限的应用。MCS1803 采用 SOIC-8 封装。

商品特性

5V 单电源供电
通过差分传感实现对外部磁场的抗干扰能力
最小隔离电压 2.2kVRMS
工作温度范围：-40°C 至 +125°C
内部导体电阻 0.9mΩ
测量范围：±5A 至 ±50A
可调带宽高达 100kHz
输出上升时间 4μs
输出与电源电压成比例
输出与交流或直流电流成比例
出厂微调保证精度
无磁滞
采用 SOIC-8 封装

应用领域

电机控制
汽车系统
负载检测与管理
开关电源
过流故障保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±50A
	工作电压	4.5V~5.5V

	属性	参数值
	灵敏度	40mV/A
	工作温度	-40℃~+125℃
	功能特性	双向检测；欠压锁定
