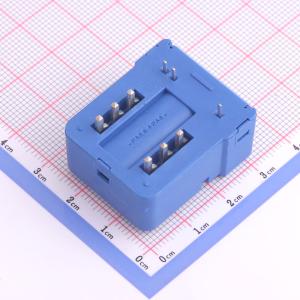

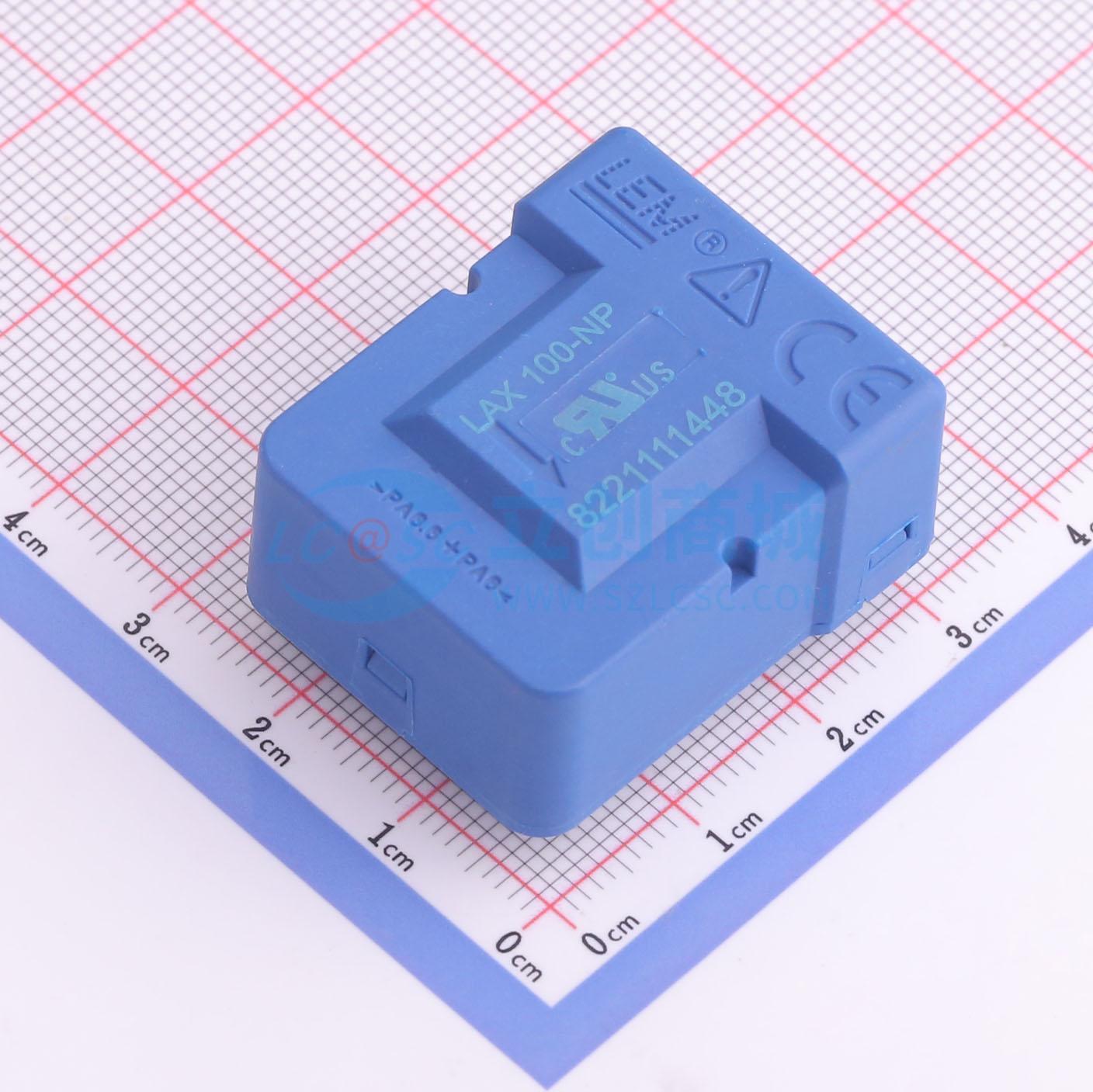

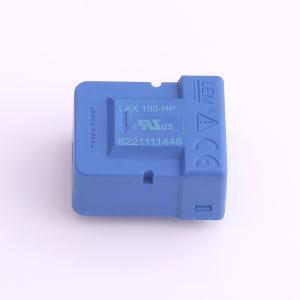

LAX 100-NP
电流传感器16 - 100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于电流的电子测量：直流、交流、脉冲等，在初级电路（高功率）和次级电路（电子电路）之间具有电流隔离。
- 品牌名称
- LEM(莱姆)
- 商品型号
- LAX 100-NP
- 商品编号
- C3684269
- 包装方式
- 管装
- 商品毛重
- 18.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 16.7A；33.3A；25A；50A；100A | |
| 工作电压 | -11.4V~15.75V | |
| 隔离电压(Vrms) | 3.5kVrms | |
| 灵敏度 | 0.5mA/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 响应时间(tr) | 200ns | |
| 双向电流检测 | 支持 | |
| 功能特性 | - |
商品概述
用于电流（直流、交流、脉冲等）的电子测量，在初级电路（高功率）和次级电路（电子电路）之间实现电流隔离。
商品特性
- 采用霍尔效应的闭环（补偿式）电流传感器
- 可安装在印刷电路板上
- 隔离塑料外壳，符合UL 94-V0标准
- 单设备多量程：16、25、33、50和100 A有效值
- 3个独立的初级跳线
- 精度出色
- 线性度良好
- 温度漂移小
- 响应时间优化
- 频率带宽宽
- 无插入损耗
- 对外部干扰的抗扰性高
- 具备电流过载能力
- 高度小于16.5mm，便于与电源模块集成
- 初级电感低
应用领域
- 交流变速驱动器和伺服电机驱动器
- 直流电机驱动器用静态转换器
- 电池供电应用
- 不间断电源（UPS）
- 开关模式电源（SMPS）
