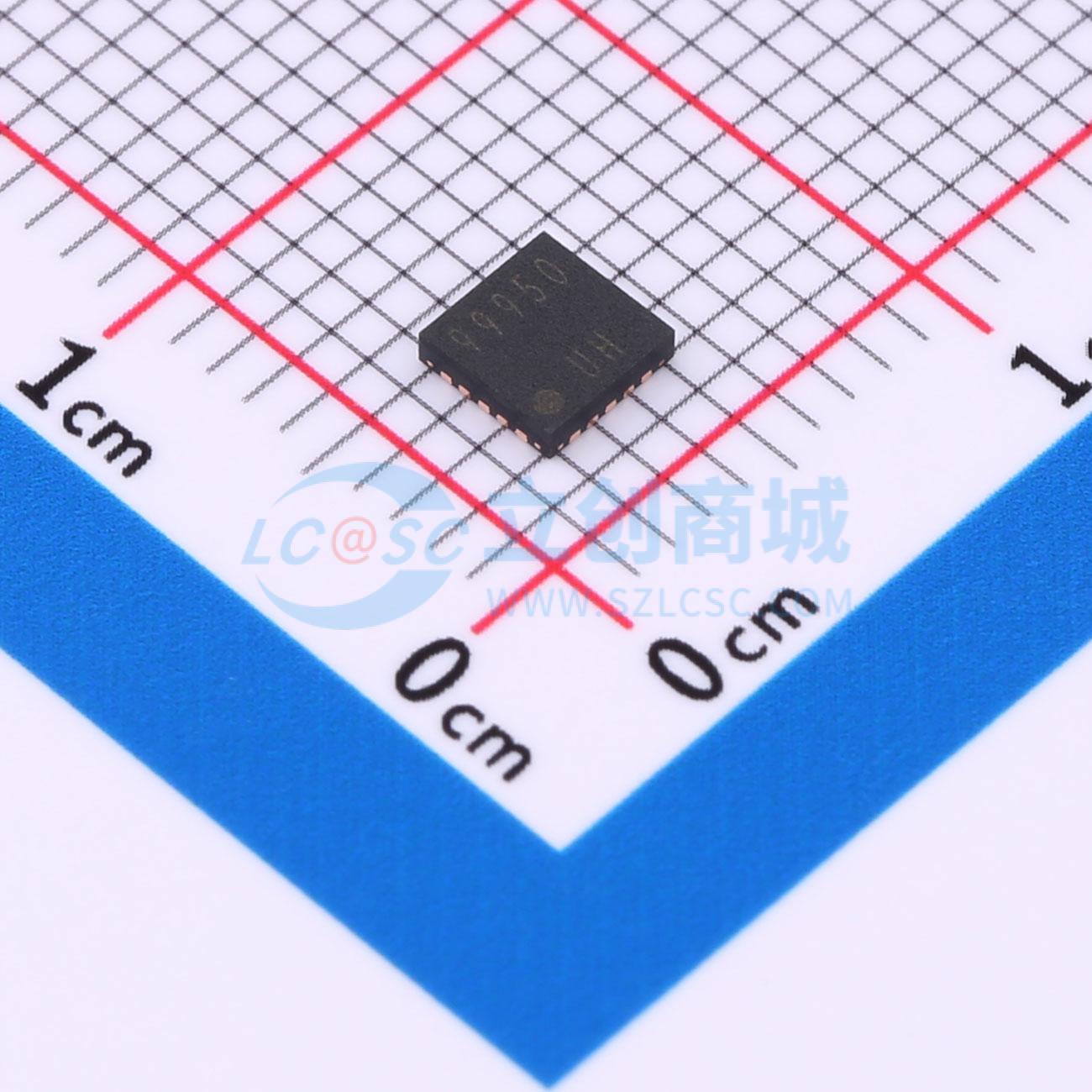

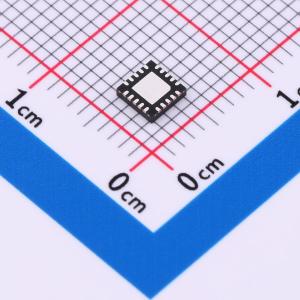

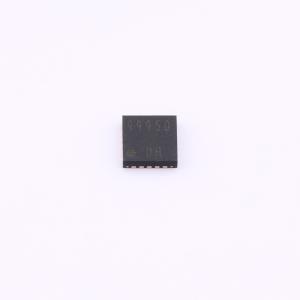

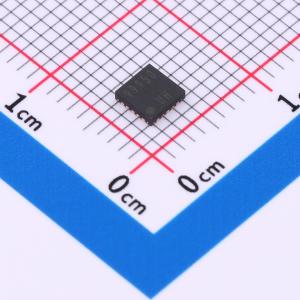

温馨提醒：图片仅供参考，商品以实物为准
BD99950MUV-E2
2 节 / 3 节窄压 VDC 充电器，带 SMBus 接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD99950MUV-E2
- 商品编号
- C3682807
- 商品封装
- VQFN-20(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压 | 6V~24V | |
| 输出电压(Vout) | 3.072V~16.384V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.2MHz | |
| 工作温度 | -10℃~+85℃ | |
| 功能特性 | 自适应开关频率；数字控制；过流保护 |
商品概述
BD99950MUV是一款高效、同步的窄直流系统电压调节器和电池充电控制器。它有两个电荷泵，分别驱动N沟道MOSFET，用于自动选择系统电源。充电电压、充电电流、交流适配器电流和最小系统电压可通过SMBus进行编程。使用小电感时，PWM开关频率也可通过SMBus编程，最高可达1.2MHz。
商品特性
- 通过内部电荷泵可使用N沟道MOSFET进行电池或适配器选择
- 涡轮模式下快速DPM瞬态响应（<100μs）
- 通过BGATE电荷泵进行线性模式涓流充电
- BGATE电荷泵典型工作电流为17µA
- MLCC输出电容
- 具备适用于能源之星和ErP Lot6的高光负载效率
- 无电池或电池没电情况下的快速负载电流瞬态响应
- NMOS-NMOS同步降压控制器
- 可编程600kHz - 1.2MHz开关频率
- 可编程充电电压（16mV分辨率）、充电电流（64mA分辨率）、输入电流（64mA分辨率）、最小系统电压（64mV分辨率）
- 充电电压精度±0.5%
- 充电电流精度±3%
- 输入电流精度±3%
- 最小系统电压精度±0.5%
- 20倍输入电流放大器输出精度±2%
- 集成环路补偿
- 电池学习功能
- 交流适配器工作范围：6.0V至24.0V
- 关断状态电池放电电流为15μA
- 20引脚3.5mm×3.5mm QFN封装
应用领域
- 超级本、笔记本电脑、超移动PC、平板电脑
