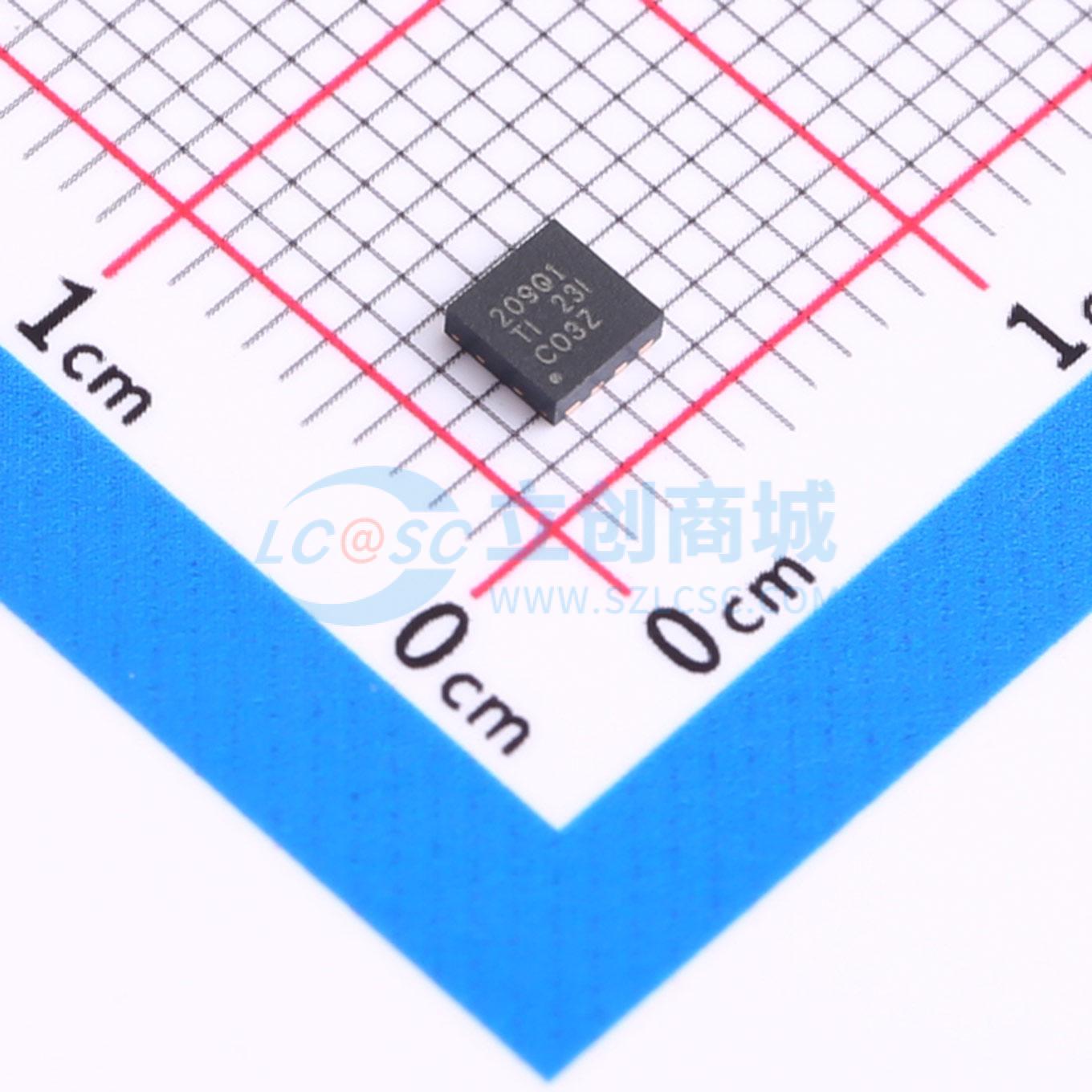

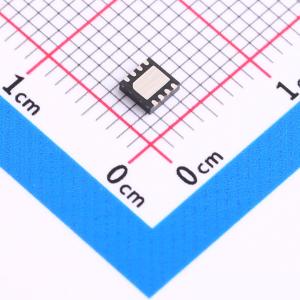

温馨提醒：图片仅供参考，商品以实物为准

BQ29209TDRBRQ1

适用于2节串联锂离子电池且具有自动电池平衡功能的电压保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ29209-Q1 具有自动电池均衡功能的汽车电压保护，用于 2 节锂离子电池，OVP=4.30V
品牌名称: TI(德州仪器)
商品型号: BQ29209TDRBRQ1
商品编号: C3682652
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.115986克(g)

商品参数

商品概述

BQ29209-Q1 器件是一款用于 2 节串联锂离子电池组的二级过压保护 IC，具有高精度精密过压检测电路和自动电量失衡校正功能。该 IC 将 2 节串联电池组中每节电池的电压与出厂设定的内部参考电压进行比较。如果任一电池达到过压状态，OUT 引脚由低电平转换为高电平状态。 BQ29209-Q1 可执行基于电压的自动电量失衡校正。当电池电压与内部参考电压相差 30mV 或以上时，启动电量平衡；当电池电压与内部参考电压相差 0mV 时，停止电量平衡。电量平衡功能由 CB_EN 引脚启用和禁用。

商品特性

2 节串联电池二级保护
带外部使能控制的自动电量失衡校正
±30mV 使能阈值，0mV 禁用阈值（典型值）
外部电容控制的延迟计时器
外部电阻控制的电量平衡电流
低功耗 ICC<3μA（典型值）（VCEL（总电压）<VPROTECT）
内部电量平衡功能可处理高达 15mA 的电流
支持外部电量平衡模式
高精度过压保护：±25mV（TA=0°C 至 60°C）
固定过压保护阈值：4.30V
小型 8 引脚 DRB 封装
提供功能安全型可帮助进行功能安全系统设计的文档
符合汽车类 AEC Q100 2 级标准

应用领域

锂离子电池组二级保护
紧急呼叫 (eCall)
笔记本电脑
电动工具
便携式设备和仪器
备用电池系统

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	4V~10V
	最大充电电流	-
	充电饱和电压	4.3V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	2
	工作温度	-40℃~+105℃
	电池温度检测	不支持
	静态电流(Iq)	3uA
	均衡电流	15mA
