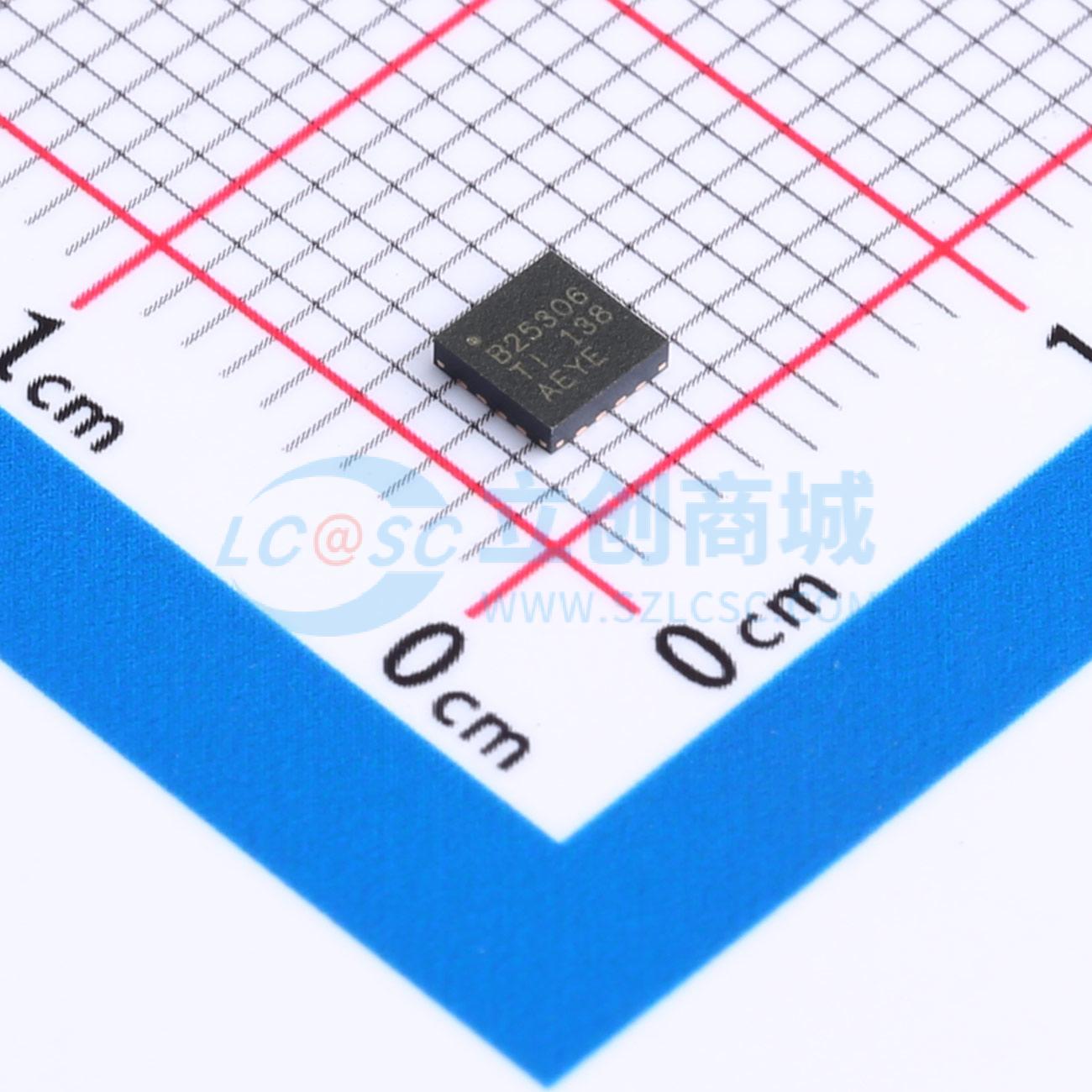

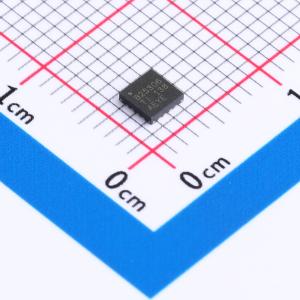

BQ25306RTER
独立式17V、3.0A单节至两节降压电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BQ25306 独立型 17V、3A 1 至 2 节降压电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25306RTER
- 商品编号
- C3682611
- 商品封装
- WQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 17V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池；磷酸铁锂电池 | |
| 电池节数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 4.25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
BQ25306是一款高度集成的独立型开关模式电池充电器，适用于1节和2节锂离子、锂聚合物和磷酸铁锂电池，支持4.1V至17V输入电压和3A快速充电电流，可通过电阻分压器编程为单节电池或双节串联电池充电，充电电压范围为3.4V至9.0V。集成式电流检测拓扑可实现高充电效率，降低BOM成本，具有200nA低静态电流，可节省电池电量，延长便携式设备存放时间，无需主机控制即可启动并完成充电周期，分预调节、恒定电流和恒定电压三个阶段为电池充电，充电完成后自动终止充电，电池电压下降到再充电阈值以下时，将自动启动另一个充电周期。集成多种安全保护功能，采用3mm×3mm薄型WQFN封装，适用于2层布局和空间有限的应用。
商品特性
- 为独立充电器，易于配置
- 1.2MHz高效同步开关模式降压充电器
- 1节电池5V输入、2A电流时充电效率为92.5
- 1节电池9V输入、2A电流时充电效率为91.8
- 2节电池12V输入、2A电流时充电效率为95
- 单个输入，支持USB输入和高电压适配器
- 支持4.1V至17V输入电压范围，最大输入电压额定值为28V
- 输入电压动态电源管理跟踪电池电压
- 整体高度集成
- 集成反向阻断和同步开关MOSFET
- 内部集成输入和充电电流感应
- 内部集成环路补偿
- 集成式自举二极管
- 充电电压可编程范围为3.4V至9.0V
- 最大快速充电电流可达3.0A
- 4.5V VBAT下低电池泄漏电流为200nA
- IC禁用模式下VBUS电源电流为4.25μA
- 120℃时支持充电电流热调节
- 预充电电流为快速充电电流的10
- 终止电流为快速充电电流的10
- 充电电压调节精度为±0.5，充电电流调节精度为±10
- 支持热调节和热关断
- 支持输入欠压锁定和过压保护
- 支持电池过充保护
- 具备预充电和快速充电安全计时器
- 电池反馈引脚FB开路或短路时禁用充电
- 支持冷/热电池温度保护
- STAT引脚支持故障报告
- 采用WQFN 3×3-16封装
应用领域
- 无线扬声器
- 游戏设备
- 底座充电器
- 医疗领域
