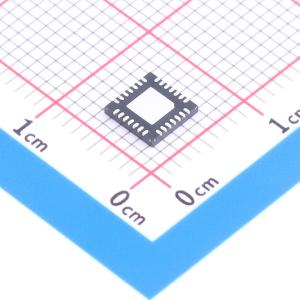

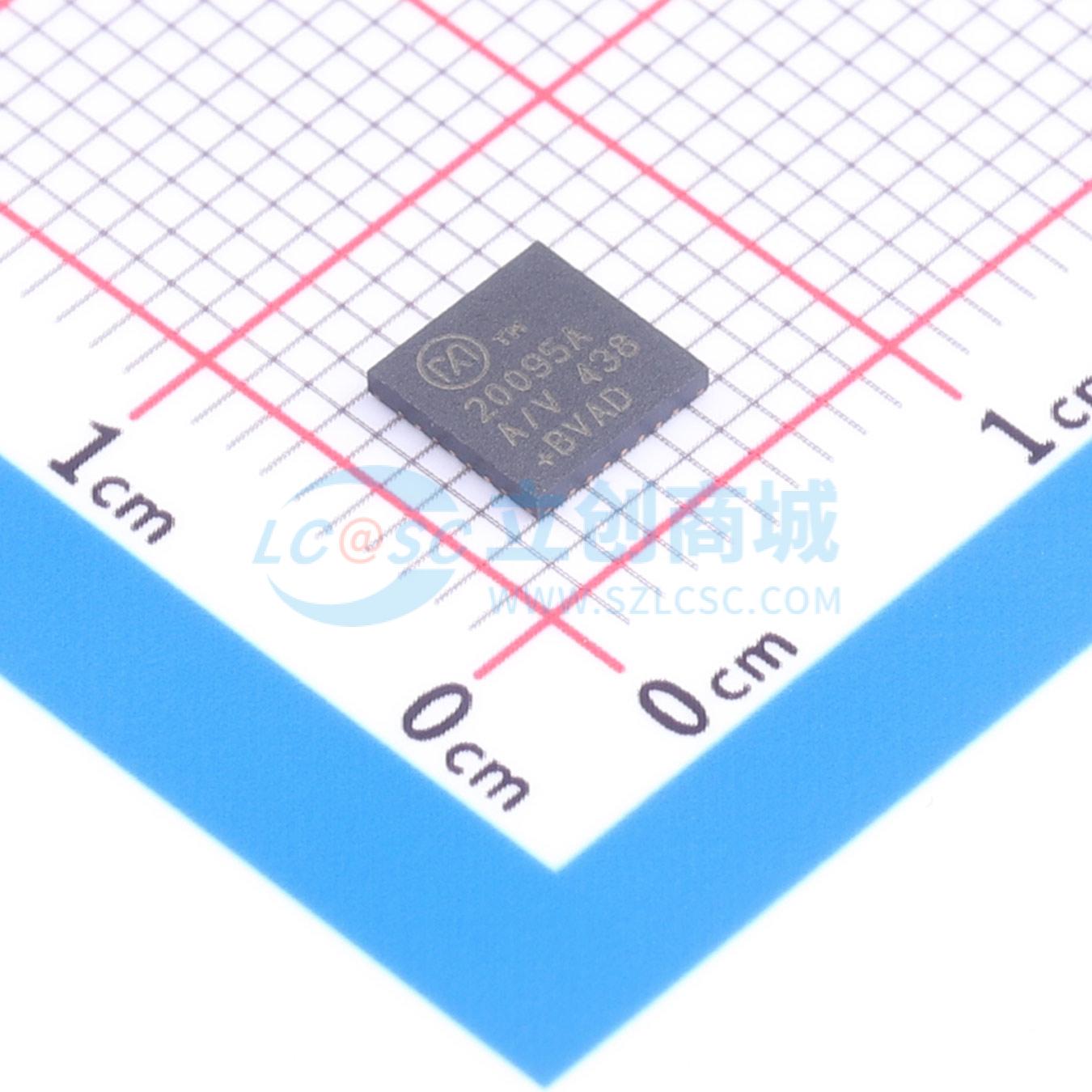

温馨提醒：图片仅供参考，商品以实物为准
MAX20095ATIA/VY+
MAX20095ATIA/VY+
- 描述
- 备份电池充电器和升压控制器、备份电池充电器和升压控制器
- 商品型号
- MAX20095ATIA/VY+
- 商品编号
- C3682581
- 商品封装
- TQFN-28(5x5)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
MAX20094/MAX20095集成电路将可配置的恒流/恒压 (CC/CV) 电池充电器与高效同步升压控制器相结合，以便在主电源中断时为关键系统供电。此外，还具备诊断功能，可检查电池健康状态 (SOH) 和集成电路功能。充电阈值和升压输出电压均可配置，以支持常见的电池化学体系和多种电池节数。为支持系统集成，这些集成电路设有一个I2C从端口，可通过该端口访问配置和状态位。 2.2MHz的开关频率还有助于通过减小电感器尺寸来降低系统成本。这些集成电路还包括精确的电池健康状态检查功能，并具备内置功能，可最大限度减少备用电池 (BUB) 的漏电流。 MAX20094/MAX20095采用28引脚 (5mm x 5mm) 可侧焊TQFN封装，并且符合AECQ - 100标准。
商品特性
- 高效解决方案
- 采用n沟道FET控制的最低2V同步升压
- 跳过模式可确保在1mA电流下效率>50%
- 多功能实现小尺寸解决方案
- 3V至6V CC/CV电池充电器
- I2C可设置的充电电流高达1A
- I2C可选择的恒压电压和恒流电流水平
- 用于p沟道负载断开的栅极驱动器输出
- 备用电池切换触发信号
- 备用电池健康状态监测
- I2C接口诊断和控制接口
- 用于电池阻抗测量的精确内部电流吸收器
- 备用电池内部吸收电流的模拟读数
- 用于BATT_电压测量的远程感应
- 适用于汽车环境
- 3.5V至36V (耐受40V负载突降)
- 连接到电池的引脚漏电流<1μA
- -40°C至+125°C工作温度范围
- 28引脚可侧焊TQFN封装便于光学检测
应用领域
- 汽车远程信息处理
- 电池备份
- 单节或多节电池备份系统
