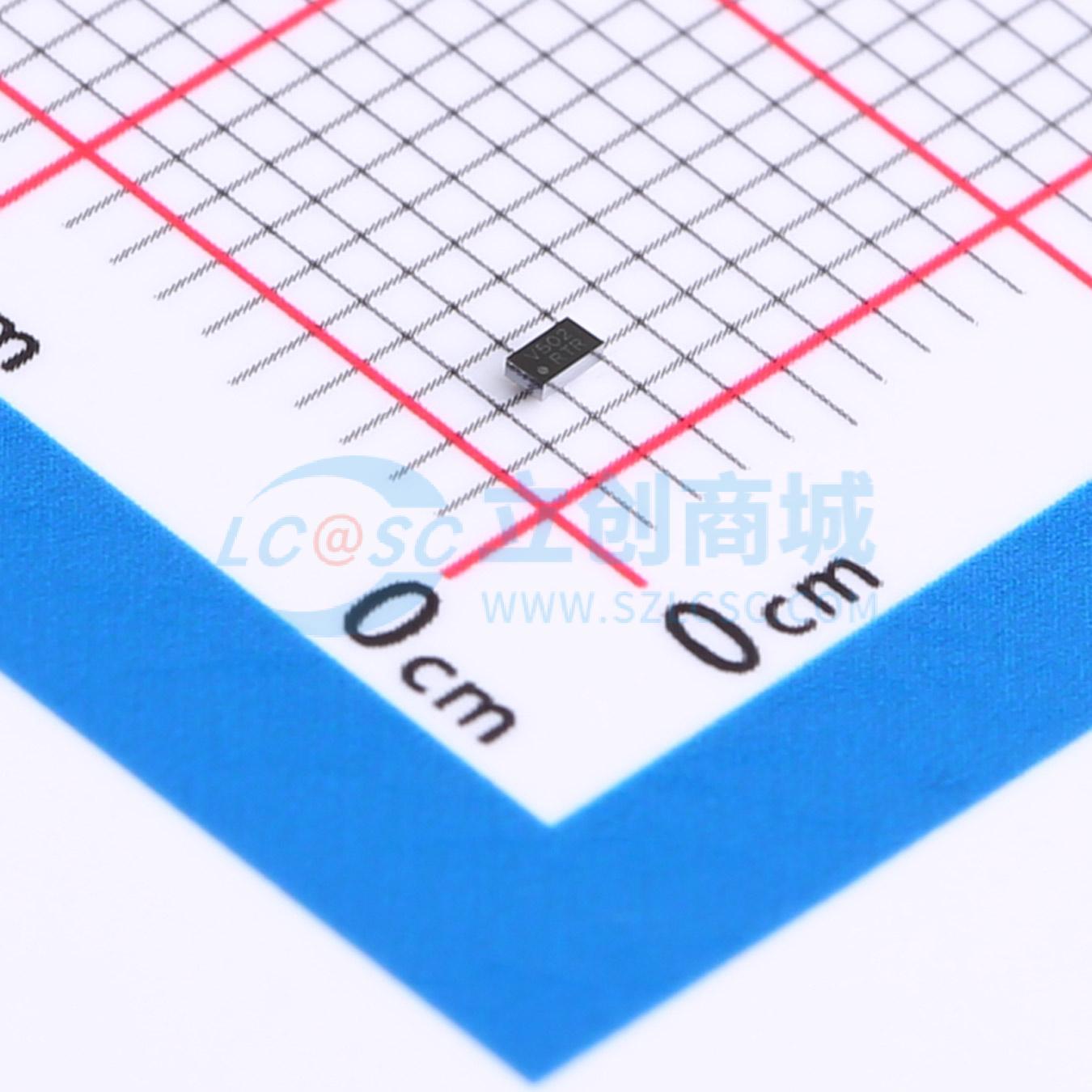

温馨提醒：图片仅供参考，商品以实物为准

FAN54120UC425X

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN5120是一款小型、低成本、完全集成的单节电池充电器，支持死电池激活、预充电、快速充电和浮充状态。快速充电电流（IFAST）通过一个外部电阻设置。预充电电流（IPRE）和充电完成电流（ICHGEND）在出厂时分别设置为IFAST/5.2和ΔIFAST/10。 FAN54120专门设计为易于使用的独立充电器，无需用户干预或主动监控。一个开漏STAT引脚提供充电和/或故障状态指示。具备“电源回馈”功能，可从电池为附件供电。 FAN54120提供2x2 DFN封装或1.36x0.76 mm WLCSP封装。
品牌名称: onsemi(安森美)
商品型号: FAN54120UC425X
商品编号: C3681773
商品封装: DFN-6(2x2)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

FAN5120是一款小型、低成本、完全集成的单节电池充电器，支持死电池激活、预充电、快速充电和浮充状态。快速充电电流（IFAST）通过一个外部电阻设置。预充电电流（IPRE）和充电完成电流（ICHGEND）在出厂时分别设置为IFAST/5.2和ΔIFAST/10。 FAN54120专门设计为易于使用的独立充电器，无需用户干预或主动监控。一个开漏STAT引脚提供充电和/或故障状态指示。具备“电源回馈”功能，可从电池为附件供电。 FAN54120提供2x2 DFN封装或1.36x0.76 mm WLCSP封装。

商品特性

用于单节锂离子或锂聚合物电池的完全集成充电器
工厂配置的充电电压（订购选项）
±0.5%的充电电压精度
用户通过外部电阻确定快速充电电流
±4%的充电电流精度
最大输入电压28 V，工作电压6 V
超低电池放电电流（<120 nA）
真正的反向电流阻断
自适应热调节
通过外部NTC支持JEITA安全充电操作
“电源回馈”功能，可从电池为附件供电

应用领域

物联网设备
电子烟
个人移动设备（游戏设备、相机等）
玩具
销售点仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~28V
	最大充电电流	500mA
	充电饱和电压	4.25V
	电池类型	-

	属性	参数值
	电池节数	1
	工作温度	-30℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	600uA
