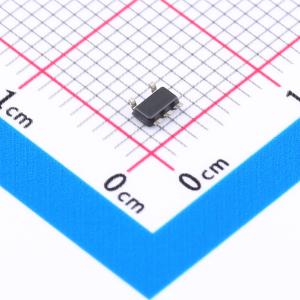

温馨提醒：图片仅供参考，商品以实物为准

REF2030QDDCRQ1

3.02V~5.5V 串联 360uA 8ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: REF20-Q1 汽车级低温漂、低功耗、串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF2030QDDCRQ1
商品编号: C3680843
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	360uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	12ppmp-p
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+125℃
	功能特性	使能/关断；内置输出缓冲；多路参考输出

商品概述

REF20xx-Q1是一款低温漂、低功耗、带有VREF和VREF/2双路输出的电压基准。仅具有正向电源电压的应用通常需要使用一个在模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。REF20xx-Q1为ADC提供了基准电压VREF和可用于偏置输入双极信号的高精度电压VBIAS。REF20xx-Q1在VREF和VBIAS输出端具有出色的温漂（最大8ppm/℃）和初始精度 (0.05%)，同时可保持静态工作电流低于430μA。此外，VREF和VBIAS输出端在-40℃至125℃的温度范围内相互跟踪，精度为7ppm/℃（最大值）。与分立式解决方案相比，所有这些特性使得REF20xx提升了信号链的精度、节省了布板空间并降低了系统成本。仅10mV的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。VREF和VBIAS电压具有同样出色的规格，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，非常适合高精度应用。

商品特性

具有符合AEC-Q100标准的特性
器件温度等级1:-40℃ 至 +125℃ 的工作环境温度范围
器件HBM ESD分类等级2
器件CDM ESD分类等级C7B
功能安全型，可提供用于功能安全系统设计的文档
提供两个输出VREF和VREF/2，方便用于单电源系统
出色的温漂性能:-40℃ 至 125℃ 范围内为 8ppm/℃（最大值）
高初始精度:±0.05%（最大值）
可在温度范围内跟踪VREF和VBIAS:-40℃ 至 125℃ 范围内为 7ppm/℃（最大值）
微型封装:SOT23-5
低压降:10mV
高输出电流:±20mA
低静态电流:360μA
线性调整率:3ppm/V
负载调整率:8ppm/mA

应用领域

远程信息处理控制
电池管理系统
逆变器和电机控制
汽车网关
配电盒
动力转向
车载充电器

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3.02V~5.5V
	输出电压	3V
	输出电流	20mA
	精度	±0.05%
	温度系数	8ppm/℃
