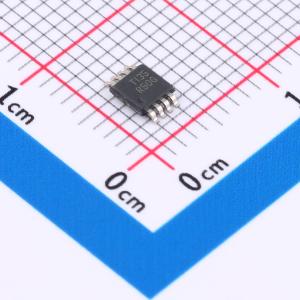

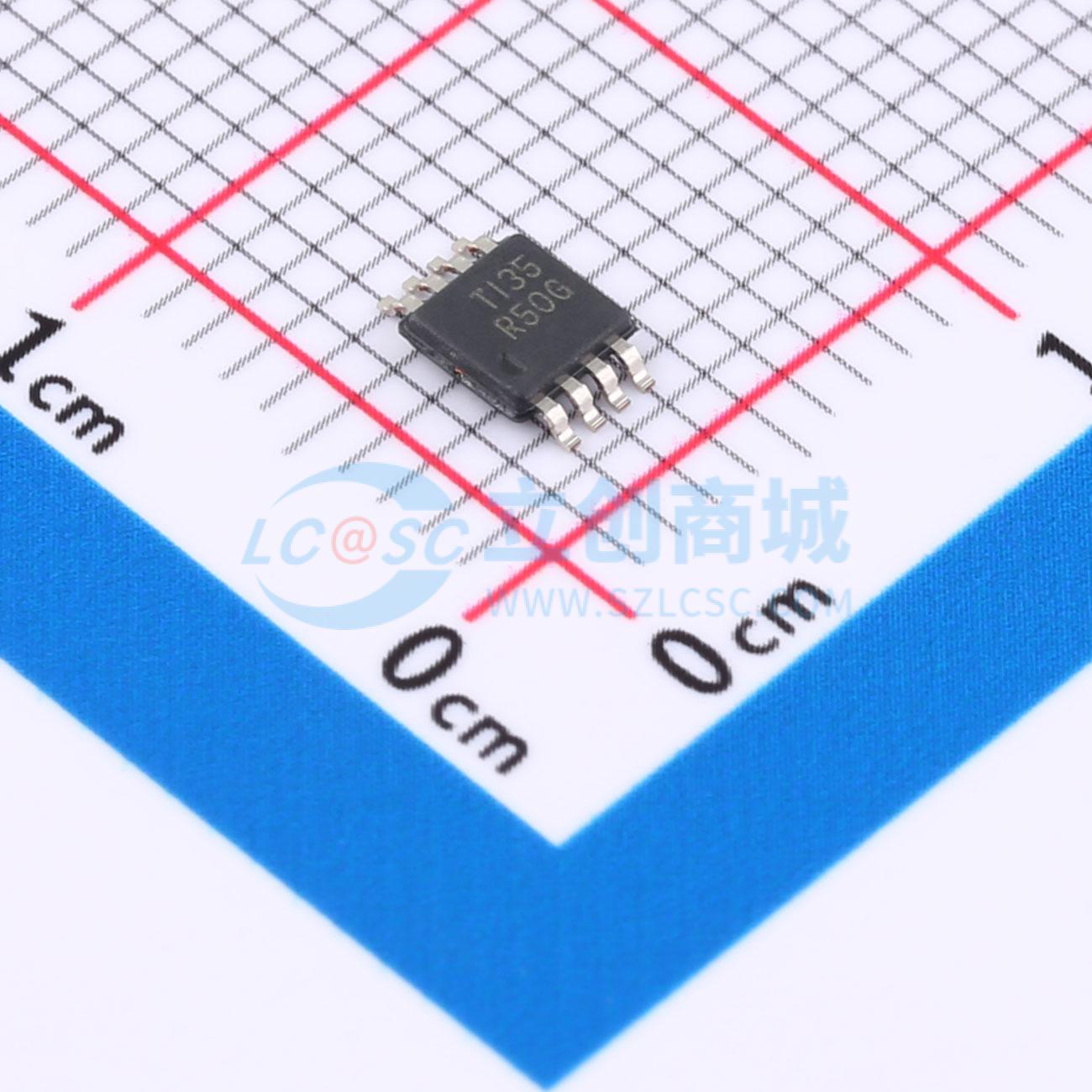

REF5010IDGKR

10.2V~18V 串联 1.2mA 3ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: REF5010 10V、3μVpp/V 噪声、3ppm/°C 温漂精密串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF5010IDGKR
商品编号: C3680846
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

REF50xx 是一款噪声低、漂移低、精度电压基准极高的产品系列。这些基准同时支持灌电流和拉电流，并且具有出色的线路和负载调节性能。采用专有的设计技术实现了出色的温漂 (3ppm/°C) 和高精度 (0.05%)。这些特性与极低噪声相结合，使 REF50xx 系列成为高精度数据采集系统的理想选择。每种基准电压都有高等级和标准等级之分。在 8 引脚 VSSOP 和 SOIC 封装中提供基准电压，指定温度范围为 –40°C 至 125°C。高输出电流：±10mA 温度范围： –40°C 至 125°C

商品特性

低温漂：
- 高等级： 3ppm/°C（最大值）
- 标准等级： 8ppm/°C（最大值）
高准确度：
- 高等级： 0.05%（最大值）
- 标准等级： 0.1%（最大值）

应用领域

精密数据采集系统
半导体测试设备
工业过程控制
医疗仪器
压力和温度变送器
实验室和现场仪表

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	10.2V~18V
	输出电压	10V
	输出电流	10mA
	精度	±0.05%

	属性	参数值
	温度系数	3ppm/℃
	电压基准类型	串联
	静态电流(Iq)	1.2mA
	工作温度	-40℃~+125℃@(Ta)
	功能特性	内置温度传感器
