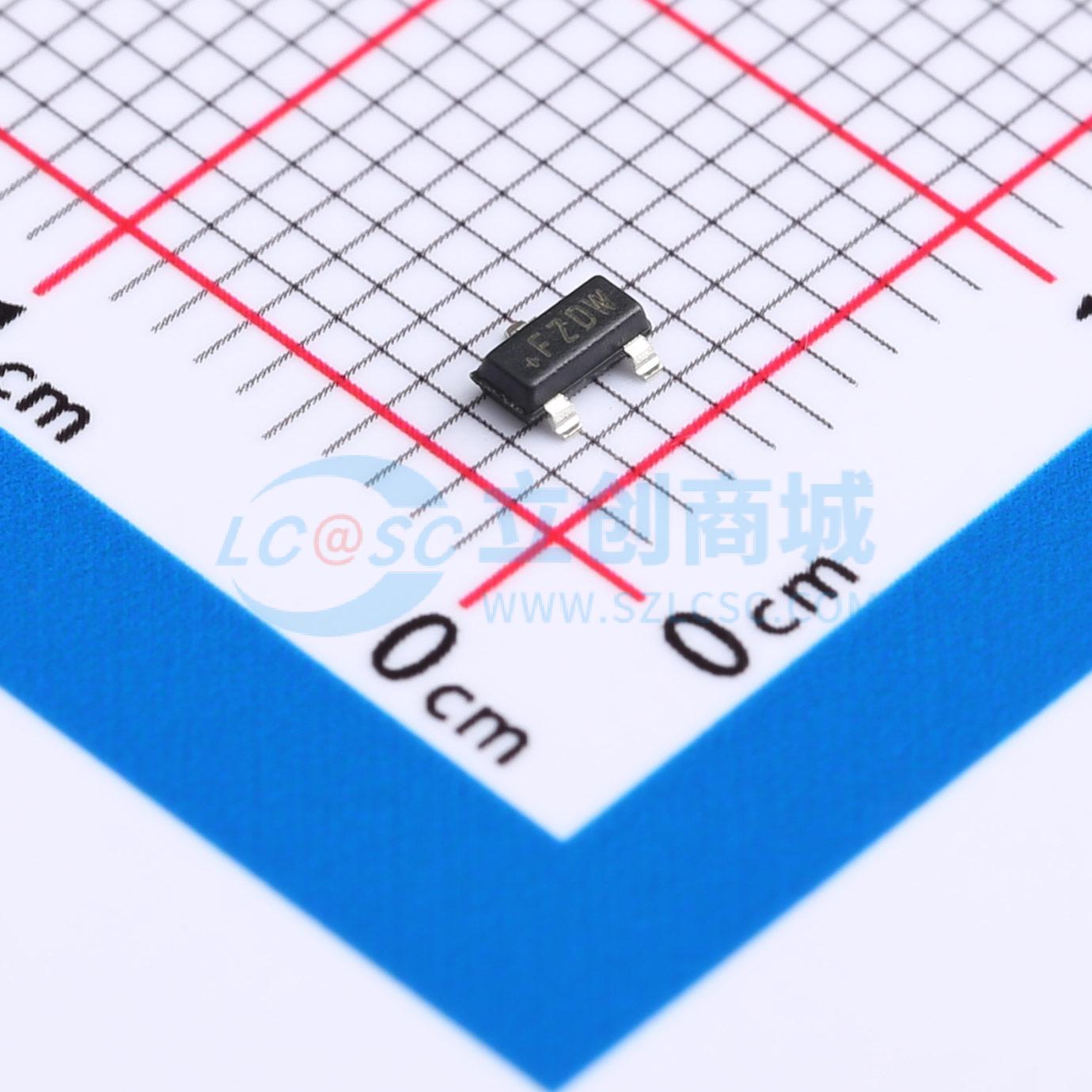

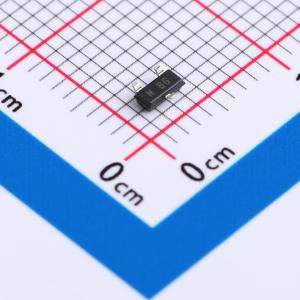

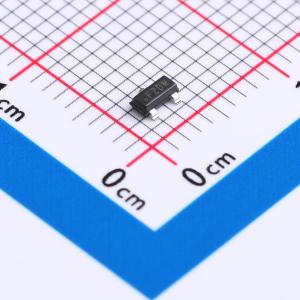

MAX6030AEUR+T

MAX6012/MAX6021/MAX6025/MAX6030/MAX6041/MAX6045/MAX6050 是精密、低压差、微功耗电压基准源，采用微型 SOT23-3 表面贴装封装。它们采用了专有的曲率校正电路和激光微调薄膜电阻，实现了低于 15 ppm/°C 的低温漂系数和优于 0.2% 的初始精度。这些器件在扩展温度范围内有明确的性能指标。

这些串联模式电压基准源的静态电源电流仅为 27 μA，可吸收或提供高达 500 μA 的负载电流。与传统的并联模式（两端）基准源不同，后者会浪费电源电流且需要外部电阻，而 MAX6012 系列器件的电源电流几乎与电源电压无关（电源电压每变化 1V，电流变化仅 0.8 μA），且无需外部电阻。此外，这些内部补偿器件无需外部补偿电容，在负载电容高达 2.2 nF 时仍能保持稳定。省去外部补偿电容可在对空间要求苛刻的应用中节省宝贵的电路板空间。其低压差电压和与电源无关的超低电源电流，使这些器件非常适合电池供电的低压系统。

• 初始精度：0.2%（最大值）
• 温度系数：15 ppm/°C（最大值）
• 静态电源电流：35 μA（最大值）
• 电源电流随 VIN 的变化：0.8 μA/V
• 输出源电流和灌电流：±500 μA
• 负载电流为 500 μA 时的压差：100 mV
• 负载调整率：0.12 μV/μA
• 线性调整率：8 μV/V
• 负载电容 CL 在 0 至 2.2 nF 范围内稳定

• 手持设备
• 数据采集系统
• 工业和过程控制系统
• 电池供电设备
• 硬盘驱动器
