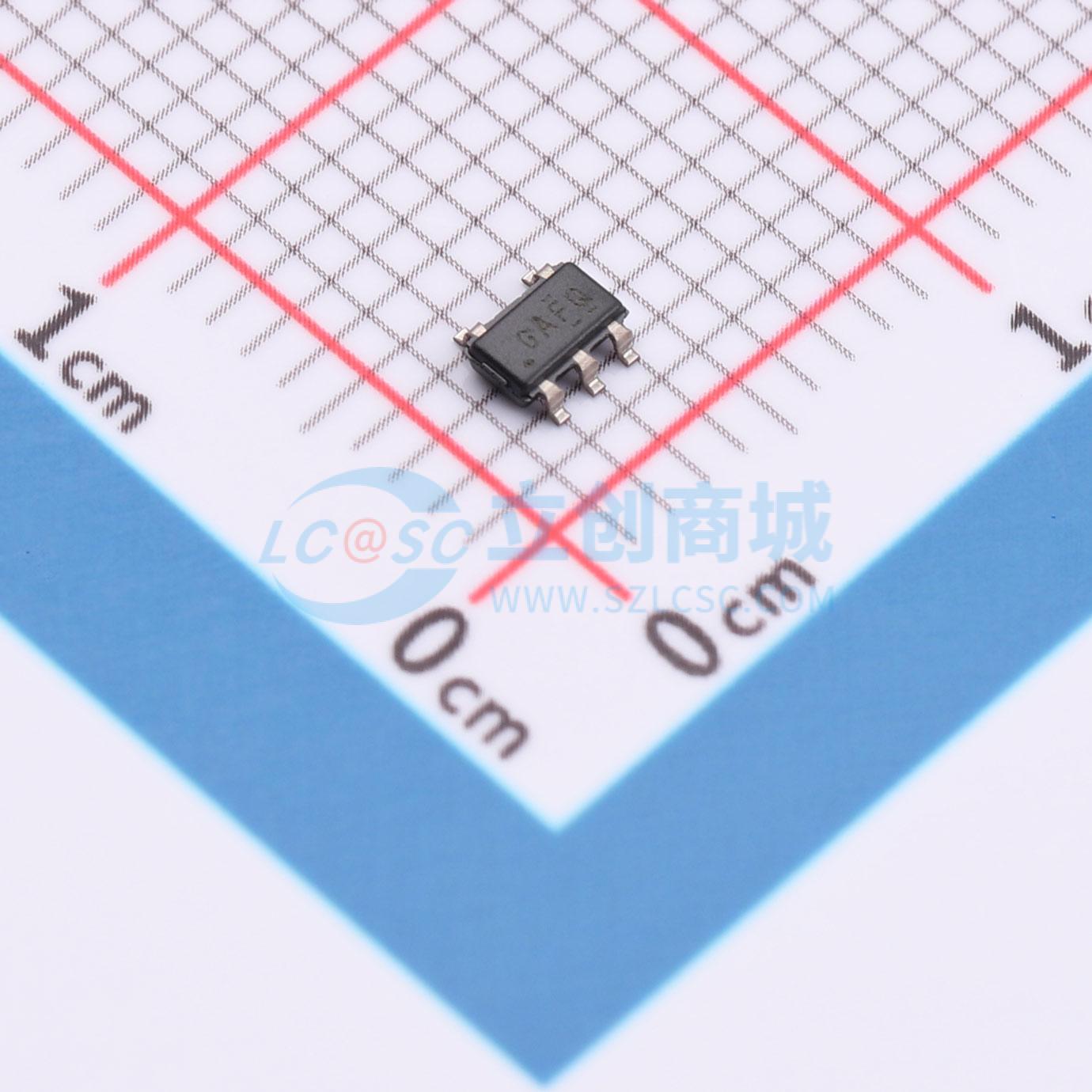

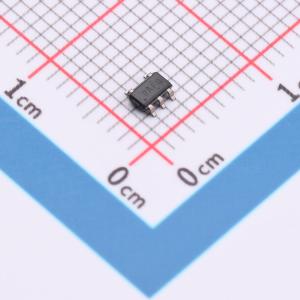

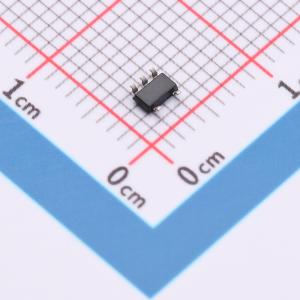

温馨提醒：图片仅供参考，商品以实物为准
REF2041QDDCRQ1
4.116V~5.5V 串联 460uA 8ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- REF20-Q1 汽车级低温漂、低功耗、串联电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF2041QDDCRQ1
- 商品编号
- C3680057
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 3.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.116V~5.5V | |
| 输出电压 | 4.096V；2.048V | |
| 输出电流 | 20mA | |
| 精度 | ±0.05% | |
| 温度系数 | 8ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 460uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | 12ppmp-p | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 功能特性 | 使能/关断；内置输出缓冲；多路参考输出 |
商品概述
REF20xx-Q1是一款低温漂、低功耗、带有VREF和VREF/2双路输出的电压基准。仅具有正向电源电压的应用通常需要使用一个在模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。REF20xx-Q1为ADC提供了基准电压VREF和可用于偏置输入双极信号的高精度电压VBIAS。REF20xx-Q1在VREF和VBIAS输出端具有出色的温漂（最大8ppm/℃）和初始精度 (0.05%)，同时可保持静态工作电流低于430μA。此外，VREF和VBIAS输出端在-40℃至125℃的温度范围内相互跟踪，精度为7ppm/℃（最大值）。与分立式解决方案相比，所有这些特性使得REF20xx提升了信号链的精度、节省了布板空间并降低了系统成本。仅10mV的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。VREF和VBIAS电压具有同样出色的规格，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，非常适合高精度应用。
商品特性
- 具有符合AEC-Q100标准的特性
- 器件温度等级1:-40℃ 至 +125℃ 的工作环境温度范围
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C7B
- 功能安全型，可提供用于功能安全系统设计的文档
- 提供两个输出VREF和VREF/2，方便用于单电源系统
- 出色的温漂性能:-40℃ 至 125℃ 范围内为 8ppm/℃（最大值）
- 高初始精度:±0.05%（最大值）
- 可在温度范围内跟踪VREF和VBIAS:-40℃ 至 125℃ 范围内为 7ppm/℃（最大值）
- 微型封装:SOT23-5
- 低压降:10mV
- 高输出电流:±20mA
- 低静态电流:360μA
- 线性调整率:3ppm/V
- 负载调整率:8ppm/mA
应用领域
- 远程信息处理控制
- 电池管理系统
- 逆变器和电机控制
- 汽车网关
- 配电盒
- 动力转向
- 车载充电器
