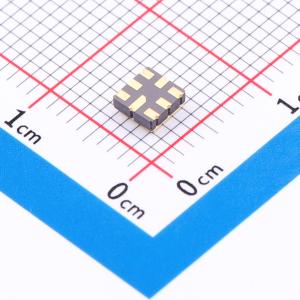

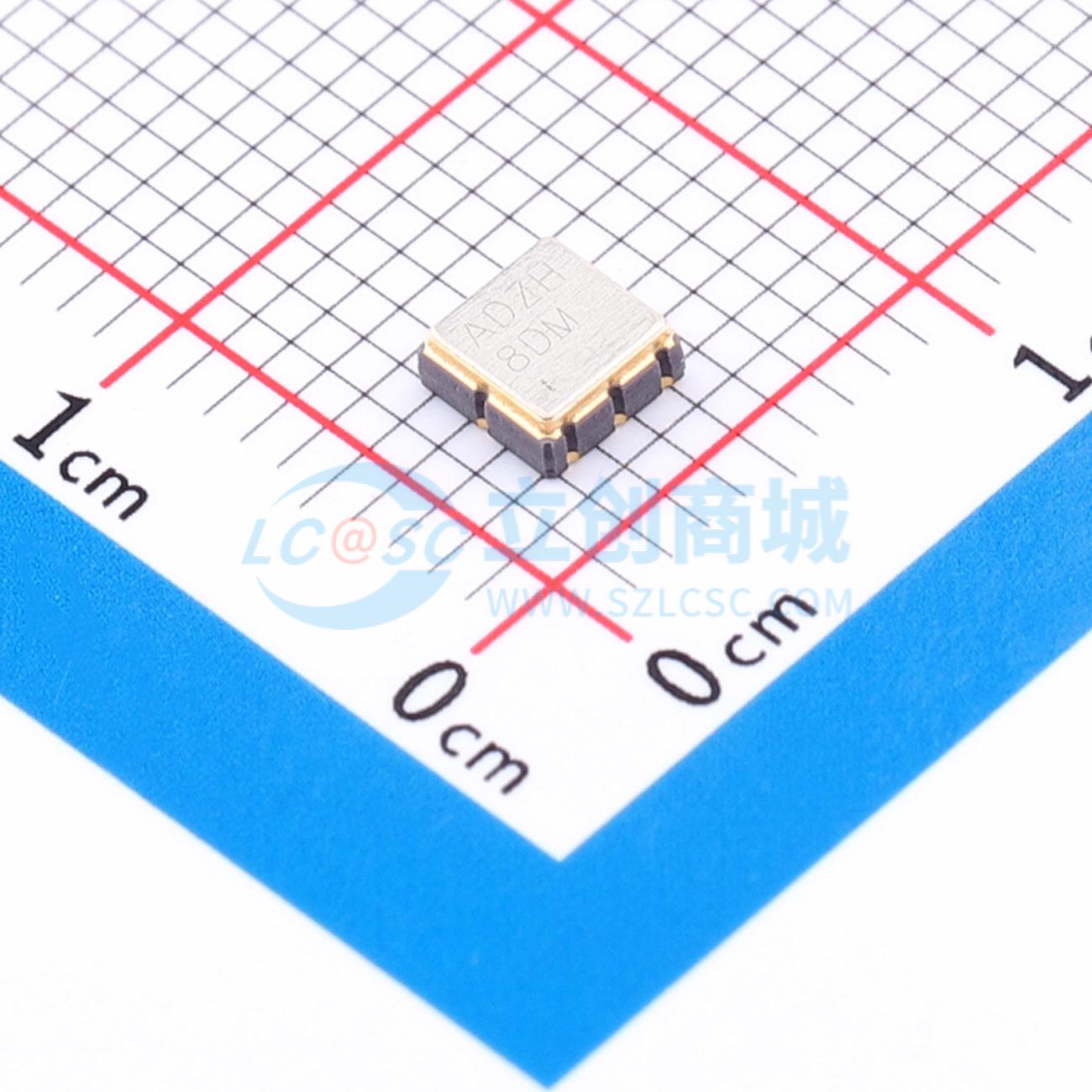

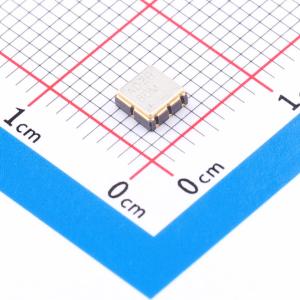

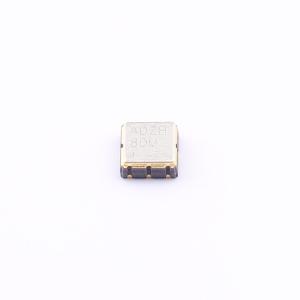

MAX6226ALA50+

5.2V~12.6V 串联 500uA 5ppm/℃

描述: 超高精度、超低噪声、串联型电压基准、具有5ppm/°C (最大)温度系数和优异的±0.02% (最大)初始精度
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6226ALA50+
商品编号: C3679940
商品封装: CLCC-8(3.8x3.8)
包装方式: 托盘
商品毛重: 1.93克(g)

商品参数

商品概述

MAX6226是一款超低噪声、高精度、低压差电压基准芯片。该系列电压基准采用曲率校正电路以及高稳定性激光微调薄膜电阻，可实现最大3ppm/°C的温度系数，以及出色的±0.02%（最大）初始精度。专利低噪声基准架构可产生1.45μVP-P的低闪烁噪声，对于2.5V输出，宽带噪声低至75nV/√Hz，且不会像常规低噪声基准那样增加供电电流。在降噪引脚添加0.1μF电容可将宽带噪声改善至45nV/√Hz，并提升交流电源抑制比。MAX6226串联模式基准可在2.7V至12.6V的宽供电电压范围内工作，对于最高10mA的灌电流和拉电流，负载调节规格保证分别小于0.25Ω和0.05Ω。该器件可在-40°C至+125°C的汽车级温度范围工作。MAX6226典型静态供电电流为380μA，提供2.5V、3.3V和5.0V三种输出电压，最低压差低至200mV。与传统分流模式（两端）基准不同，后者会浪费供电电流且需要外部电阻，MAX6226的供电电流几乎与供电电压无关，且不需要外部电阻。MAX6226在0.1μF至10μF的负载电容下均可稳定工作，采用8引脚陶瓷封装。

商品特性

8引脚密封陶瓷封装，减少系统板空间
超低1.45μVP-P噪声（0.1Hz至10Hz，2.5V输出）
超低3ppm/°C（最大值）温度系数
±0.02%（最大值）初始精度
宽供电电压范围:(VOUT + 200mV) 至 12.6V
低压差:最大值200mV
静态供电电流380μA
10mA灌电流/拉电流能力
0.1μF 至 10μF负载电容下均可稳定工作
低长期漂移:11ppm/1000小时
负载调节:最大值0.05Ω
线性调节:最大值25μV/V
用于远程检测的Force和Sense输出

应用领域

高分辨率模数转换器和数模转换器
ATE设备
高精度参考标准
精密电流源
数字电压表
高精度工业和过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	500uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	2.85uVp-p
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+125℃@(Ta)
	功能特性	-

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	5.2V~12.6V
	输出电压	5V
	输出电流	10mA
	精度	±0.02%
	温度系数	5ppm/℃
