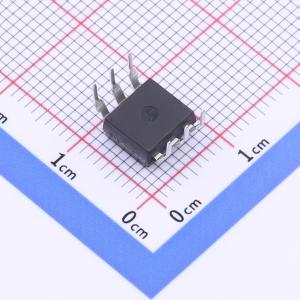

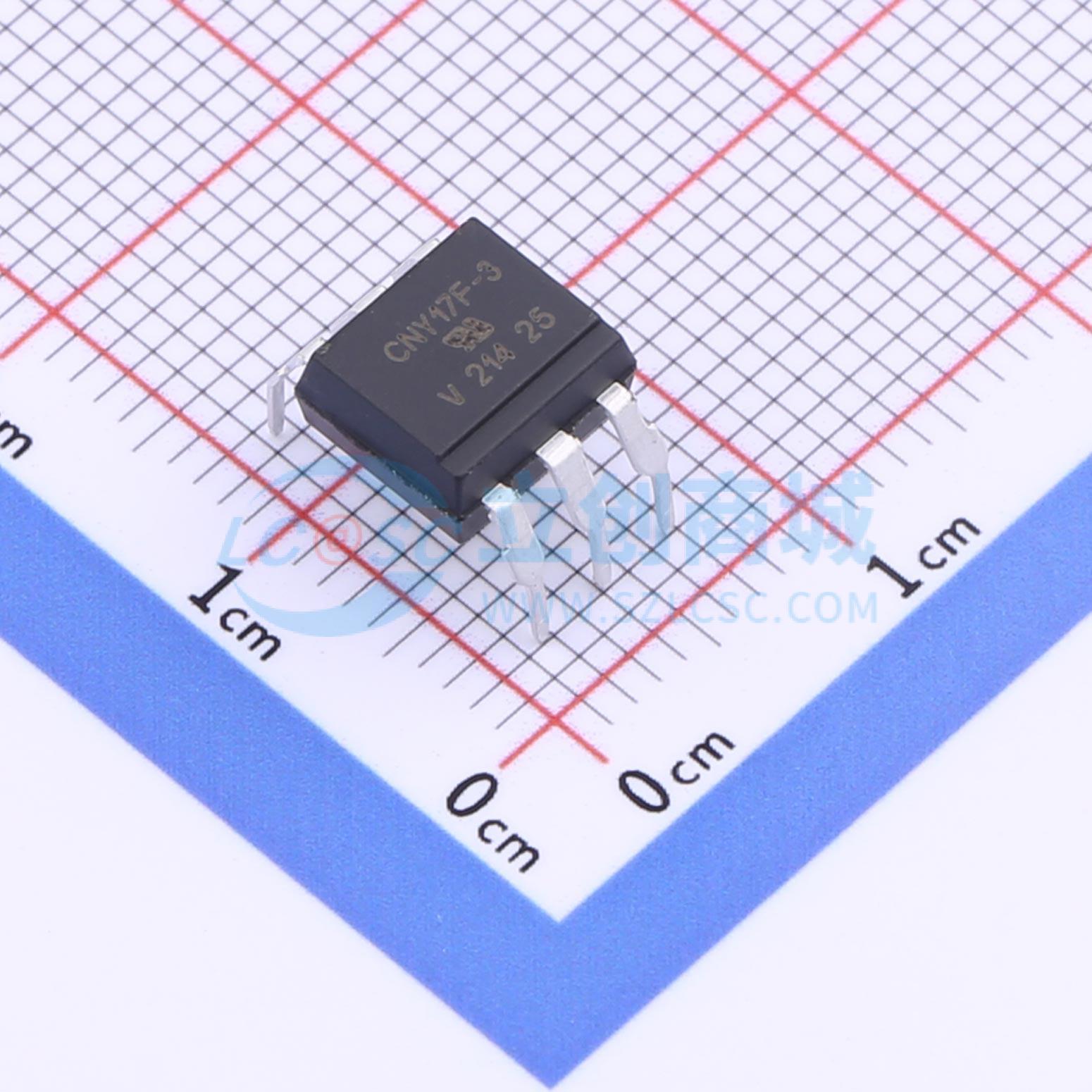

CNY17F-3X006
光电耦合器，光电晶体管输出，无基极连接
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是由砷化镓红外发光二极管和硅平面光电晶体管探测器光耦合而成的光耦合器，采用塑料插入式 DIP-6 封装。耦合装置适用于两个电气隔离电路之间的信号传输。待耦合电路之间的电位差不得超过最大允许参考电压。与其他系列相比，F 型的基极端未连接，从而大大提高了共模干扰抗扰度。
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY17F-3X006
- 商品编号
- C428741
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.39V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 正向电流(If) | 60mA |
